PFXP6C6xxxxxxxxxxx

PFXP6C6xxxxxxxxxxx (12", Celeron机型)

基本产品信息
Product search item
工业计算机规格
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

工业计算机(IPC)

系列

PS6000系列

显示屏尺寸

12"

型号

PFXP6C6xxxxxxxxxxx

全球代码

PFXP6C6xxxxxxxxxxx

产品特点

12", Celeron机型

Product search item

电源类型

AC/DC

功能

多点触摸

以太网口

配置

串口

工业计算机规格

支持的操作系统

Windows10 IoT 企业版 2019 LTSC (64位)
或
Windows10 IoT 企业版 2021 LTSC (64位)

CPU

Celeron 4305UE (双核, 双线程, 2.00 GHz)

二级缓存

2MB

主存

260针 SO-DIMM 插槽 x 2, DDR4-2133
(最高16GB/插槽, 2个插槽合计支持32GB)

存储器

M.2 SSD SATA x 1 (Disk 0)
2.5英寸 SATA (HDD/SSD) x 2 (顶层：Disk 2、底层：Disk 1)
SATA速率：6 Gb/s, 3 Gb/s, 1.5 Gb/s

图形加速器

Intel UHD Graphics 610 (CPU集成)

显存

共享内存(UMA)
最大分配大小：占用已安装内存的一半容量

安全芯片

TPM 2.0

BIOS

UEFI BIOS

监视时钟

可以将超时设置为1~255秒或1~255分钟（使用API设置）^*1

蜂鸣器

有

1安装了以下系统版本的产品支持看门狗定时器。

显示规格

显示屏类型

TFT 真彩 LCD

显示尺寸

12.1"

分辨率

1,024 x 768 像素 (XGA)

有效显示面积

W245.76 x H184.32 mm

显示颜色

1600万色

背光灯

白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)

背光灯寿命

50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)

亮度调节

0~100 (可通过触摸面板或软件进行调节)

触摸面板类型

电阻式(模拟)

触摸点

多点触摸 (2点触摸)

触摸面板寿命

1000万次以上

电气规格

输入电压

12 Vdc (支持显示模块或电源适配器PSA)

额定电压

AC: 85~264Vac
DC: 18~31.2Vdc

电压降

AC: 20ms以下
DC: 5ms以下

功耗

AC
最大：296 VA
当不为外设供电时：150 VA
当屏幕关闭(不为外设供电时)：69VA

DC
最大：257 W
当不为外设供电时：127 W
当屏幕关闭(不为外设供电时)：58 W

瞬时电流

30 A以下

绝缘强度

AC: 1,500 Vac，小于1分钟(电源端子和PE端子之间)
DC: 1,000 Vac，小于1分钟(电源端子和FG端子之间)

绝缘电阻

AC: 500 Vdc, 10 MΩ以上 (电源端子和PE端子之间)
DC: 500 Vdc, 10 MΩ以上 (电源端子和FG端子之间)

环境规格

国际安全标准

工作温度

包括HDD
墙面/书本(侧面)安装：0~45°C (含风扇套件)
平面/书本(顶部)安装：0~45°C (含风扇套件)

不包括HDD
面板(横向)安装：0~55°C (含/不含风扇套件)
(对于19英寸宽屏和 22英寸宽屏：0~50°C (含/不含风扇套件)
面板(横向)安装：0~50°C (含/不含风扇套件) ^*1

存储温度

-20 ~ +60 °C

工作湿度

10%~90%RH(无凝露，湿球温度计温度: 39°C以下)

防尘

0.1mg/m³以下(绝缘级)

污染等级

2级污染

空气质量

无腐蚀性气体

气压(工作海拔)

800 ~ 1,114 hPa (2,000米以下)

抗振性能

包括HDD 符合IEC 60068-2-6
5~9Hz 单振幅 1.75mm
9~150Hz 固定加速度：4.9m/s2
X、Y、Z方向共 10个周期(约100分钟)

注: 在有振动的环境中，HDD的读/写速度可能会降低。

不包括HDD 符合IEC/EN 61131-2
5~9Hz 单振幅 3.5mm
9~150Hz 固定加速度：9.8m/s2
X、Y、Z方向共 10个周期(约100分钟)

注: 使用连接PCI/PCIe插槽的22英寸宽屏机型的抗振性能如下。
符合IEC 60068-2-6
5~9Hz 单振幅 1.75mm
9~150Hz 固定加速度：4.9m/s2
X、Y、Z方向共 10个周期(约100分钟)

抗冲击性能

符合IEC/EN61131-2标准，147m/s²，X、Y、Z轴各3次

抗干扰性能

AC: 干扰电压 1,500Vp-p
DC: 干扰电压 1,000Vp-p
脉冲持续时间：1μs
上升时间：1ns
(经噪声模拟装置)

抗静电性能

接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)

电磁兼容性(EMC)

IEC 61000-4-4
2kV：电源端口
1kV：信号端口

1在使用安装有HDD的产品时，需要风扇套件。

接口规格

串口(COM1)

异步传输：RS-232C (非隔离) x 1
数据长度：7或8位
停止位：1或2位
奇偶校验：无、奇校验或偶校验
数据传输速度：2,400~115,200bps
接头：D-Sub 9针 (凸型)

USB Type-A

接头：USB 3.0 (Type-A) x 2, USB 2.0 (Type-A) x 2
电压：5 Vdc ±5%
最大供应电流：USB 3.0 (Type-A): 900 mA/端口, USB 2.0 (Type-A): 500 mA/端口
最大传输距离：USB 3.0 (Type-A): 3 m, USB 2.0 (Type-A): 5 m

USB Type-C

接头：USB 3.0 (Type-C) x 1
电压：5 Vdc ±5% 或 12 Vdc ±5%, 支持USB供电(源)
最大供应电流：900 mA/端口, 3000 mA/端口(USB供电启用时)
最大传输距离：3 m
分辨率：最高4,096 x 2,304像素@ 60 Hz^*1

以太网口

标准：IEEE1588, 10 BASE-T/ 100 BASE-TX/ 1000BASE-T, 支持Wake-on-LAN (WOL)
接头：Modular jack (RJ-45) x 2^*2

扩展槽

PCI x 1 + PCIe x 1, PCIe x 2 或 PCI x 2
PCI卡尺寸：短长
PCIe卡尺寸：半长
PCI插槽：Revision 3.0, 32位总线, 3.3 Vdc
PCIe插槽：Revision 3.0, 1 Link (x1)
(PCIe接口为 x4 Link 无边缘类型。但是，仅连接了1个通道用于信号传输。)^*3

DisplayPort

版本：V1.2, 支持双模式(DP++)
分辨率：最高4,096 x 2,304像素 @60 Hz

前置USB

接头：USB 2.0 (Type-A) x 1
电源电压：5 Vdc ±5%
最大输出电流：500 mA
最长通讯距离：5 m

1USB(Type-C)接口支持交替模式(DisplayPort)和USB供电(源，5 Vdc/12 Vdc)。使用USB供电时，需要E-Marked(电力标志)电缆。
当高级主机连接到显示模块时，USB供电功率限制为30W。

2当状态是S4(混合关闭)时，Wake-on-LAN不可用。

3PCI/PCIe卡的总功耗最高可达12W，无论是安装了一个还是两个卡。
关于可安装的PCI/PCIe卡尺寸，请参阅PCI/PCIe卡安装。
PCIe连接头为 x4 Link 无边缘类型。但是，仅连接了1个通道用于信号传输。

结构规格

接地

AC机型：功能接地：接地电阻为100Ω或更小，采用2mm2(AWG 14)以上的电线或您所在国家/地区适用的标准(SG和FG连接在产品内部)

DC机型：保护接地：接地电阻为100Ω或更小，采用2mm2(AWG 14)以上的电线或您所在国家/地区适用的标准(SG和PE连接在产品内部)

冷却方式

自然风冷

防护等级

当预装了前置USB接口盖：IP65F, IP67F, UL 50/50E, Type 1
当使用了带螺丝的前置USB接口盖(PFXZCDCVUS1)：IP66F, IP67F, UL 50/50E, Type 1, Type 4X (仅用于室内), Type 12, Type 13
注：安装固定后的前面板且不使用前置USB接口。

外形尺寸

W315 x H241 x D95 mm
含PCI/PCIe插槽: W315 x H241 x D172.4 mm
含风扇套件: W315 x H241 x D127.3 mm

面板开孔尺寸

W301.5 x H227.5 mm^*1

重量

5.9 kg 以下

1尺寸公差为+1/0mm，倒角半径小于R3。
即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

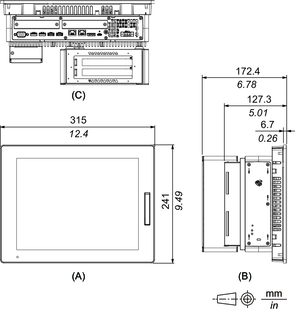

外形尺寸
