PFXPL2Nxxxxx4xxx00

PFXPL2Nxxxxx4xxx00 (PS-5901W, Atom入门型)

基本产品信息
Product search item
工业计算机规格
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

工业计算机(IPC)

系列

PS5000系列

显示屏尺寸

22" 宽屏

型号

PFXPL2Nxxxxx4xxx00

全球代码

PFXPL2Nxxxxx4xxx00

产品特点

22"宽屏模组型 (Atom入门型)

Product search item

电源类型

AC/DC

外形

分体式

功能

多点触摸

以太网口

配置

串口

前置USB接口

不配置

工业计算机规格

支持的操作系统

Windows 10 IoT 企业版 2016 LTSB (64位)

CPU

Intel Atom E3930 1.3 GHz

主存

4 GB, DDR3L 1600 MHz, SO-DIMM SDRAM

存储器

eMMC (64GB / 128GB) x 1

图形加速器

Intel HD Graphics

显存

最多1.7GB(与系统内存共享)

图像显示

全高清TFT (1,920 x 1,080像素)

显示规格

显示尺寸

21.5" 宽屏

显示颜色

1670万色

背光灯

LED

背光灯寿命

50,000小时以上(在25℃的环境下连续工作)

亮度调节

无级调节

触摸面板类型

投射电容式

触摸面板分辨率

4,096 x 4,096

电气规格

输入电压

DC：12 ~ 24 Vdc ±20 %
AC：100 ~ 240 Vac (可选) ^*1

功耗

22.2 W (最大49.85 W)

瞬时电流

2.03 A

1当使用100~240Vac时，需另行购买AC/DC电源适配器(型号：PFXZPBPUAC2、PFXZPBPUAC2)。

环境规格

国际安全标准

工作温度

0 ~ 50 °C
当使用内部扩展配件时：0 ~ 45 °C

存储温度

-30 ~ +70 °C

工作湿度

10~95%RH(无凝露，湿球温度计温度：40°C以下)

工作湿度

10~95%RH(无凝露，湿球温度计温度: 40°C以下)

污染等级

2级污染

气压(工作海拔)

海拔2,000米以下

抗振性能

[配置了SSD] 5 ~ 500 Hz：2 Grms

抗冲击性能

IEC 60068-2-27 Ea test

电磁兼容性(EMC)

对高频干扰的防护
电磁辐射A级

接口规格

串口(COM1)

RS-232C, RS-422 / 485 (不绝缘)，接头：D-Sub 9针(凸型)

USB Type-A

USB 3.0 (Type-A) x 1
USB 2.0 (Type-A) x 1

以太网口(LAN1)

10/100/1000Mbit/s (RJ-45接头)

以太网口(LAN2)

10/100/1000Mbit/s (RJ-45接头)

视频接口

Display Port (Type-A) x 1

内部扩展

mini PCIe x 1

结构规格

冷却方式

自然风冷

防护等级

IP66(前面板)

安装形式

面板安装
VESA支架安装^*1

外形尺寸

W558.4 x H349.8 x D74.0 mm

面板开孔尺寸

W550.3 x H341.8mm

重量

7.8 kg

1用于VESA支架安装，需单独购买VESA支架安装包(PFXZPBADVS02、PFXZPP12ADVS2)。

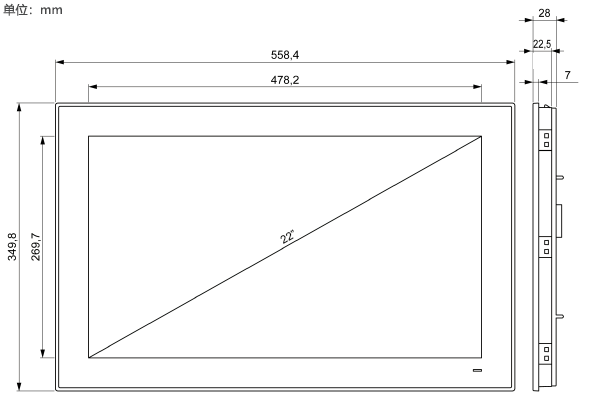

外形尺寸

显示模块

主机模块(箱式)

面板开孔尺寸

A	B	C	R
550.3 ±1 mm	341.8 ±0.7 mm	2 ~ 6 mm	5 mm

安装电缆后外形尺寸/描述

描述

显示模块

(1) 显示屏(W22"多点触摸) (2) 多点触摸面板 (3) 状态指示灯 (4) 主机或显示适配器接口 (G1) 主机模块(Atom)移除滑槽 (S1) 主机模块(Atom)安装孔 (G2) 主机模块(Celeron/Core i7)或显示适配器移除滑槽 (S2) 主机模块(Celeron/Core i7)或显示适配器安装孔 (V) VESA(PFXZPBADVS02 或 PFXZPBADVS22)安装孔
