PFXPL2DxxxxxNxxx00

PFXPL2DxxxxxNxxx00 (PS-5601W, Atom机型)

基本产品信息
Product search item
工业计算机规格
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

工业计算机(IPC)

系列

PS5000系列

显示屏尺寸

12"宽屏

型号

PFXPL2DxxxxxNxxx00

全球代码

PFXPL2DxxxxxNxxx00

产品特点

12"宽屏模组型 (Atom)

Product search item

电源类型

AC/DC

外形

分体式

功能

多点触摸

以太网口

配置

串口

前置USB接口

不配置

工业计算机规格

支持的操作系统

Windows 10 IoT 企业版 2016 LTSB (64位)

CPU

Intel Atom E3930 1.3 GHz

主存

4 GB / 8 GB, DDR3L 1600 MHz, SO-DIMM SDRAM

存储器

M.2 SSD (64GB / 128GB / 256GB) x 1, HDD (500GB / 1TB) / SSD (256GB) x 1^*1

图形加速器

Intel HD Graphics

显存

最多1.7GB(与系统内存共享)

图像显示

WXGA TFT (1,280 x 800像素)

1仅适用于含选配接口机型。使用时需单独购买配件(PFXZPEADHDD2)。可选HDD和SSD，仅作为二级存储器。

显示规格

显示尺寸

12.1"宽屏

显示颜色

1670万色

背光灯

LED

背光灯寿命

50,000小时以上(在25℃的环境下连续工作)

亮度调节

无级调节

触摸面板类型

投射电容式

触摸面板分辨率

2,048 x 2,048

电气规格

输入电压

DC：12 ~ 24 Vdc ±20 %
AC：100 ~ 240 Vac (可选) ^*1

功耗

16.5 W (最大43.65 W)

瞬时电流

2.03 A

1当使用100~240Vac时，需另行购买AC/DC电源适配器(型号：PFXZPBPUAC2、PFXZPBPUAC2)。

环境规格

国际安全标准

工作温度

0 ~ 55 °C
当使用HDD/内部扩展配件时：0 ~ 45 °C

存储温度

-30 ~ +70 °C

工作湿度

10~95%RH(无凝露，湿球温度计温度：40°C以下)

工作湿度

10~95%RH(无凝露，湿球温度计温度: 40°C以下)

污染等级

2级污染

气压(工作海拔)

海拔2,000米以下

抗振性能

[配置了SSD] 5 ~ 500 Hz：2 Grms
[配置了HDD] 5 ~ 500 Hz: 1 Grms

抗冲击性能

IEC 60068-2-27 Ea test

电磁兼容性(EMC)

对高频干扰的防护
电磁辐射A级

接口规格

串口(COM1)

RS-232C (不绝缘)，接头：D-Sub 9针(凸型)

串口(COM2)

RS-232C / 422 / 485 (不绝缘)，接头：D-Sub 9针(凸型)

USB Type-A

USB3.0(USB TYPE-A 接头)×2；
USB2.0(USB TYPE-A 接头)×2

以太网口(LAN1)

10/100/1000Mbit/s (RJ-45接头)

以太网口(LAN2)

10/100/1000Mbit/s (RJ-45接头)

视频接口

Display Port (Type-A) x 2

内部扩展

mini PCIe x 1

结构规格

冷却方式

自然风冷

防护等级

IP66(前面板)

安装形式

面板安装
VESA支架安装^*1

外形尺寸

不配置可选接口：W329.2 x H231.3 x D66.0 mm
配置了可选接口：W329.2 x H231.3 x D82.0 mm

面板开孔尺寸

W310 x H221 mm

重量

不配置可选接口：3.5 kg
配置了可选接口：3.55 kg

1用于VESA支架安装，需单独购买VESA支架安装包(PFXZPBADVS02、PFXZPP12ADVS2)。

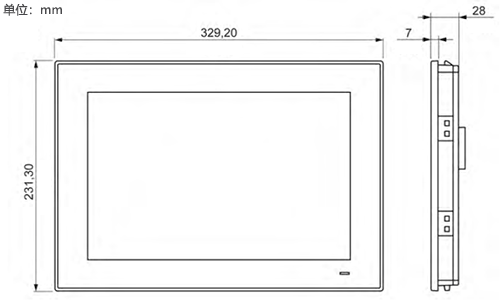

外形尺寸

显示模块

主机模块(箱式)

不配置可选接口

配置了可选接口

面板开孔尺寸

A	B	C	R
310 ±0.7 mm	221 ±0.4 mm	2 ~ 6 mm	5 mm

安装电缆后外形尺寸/描述

描述

显示模块

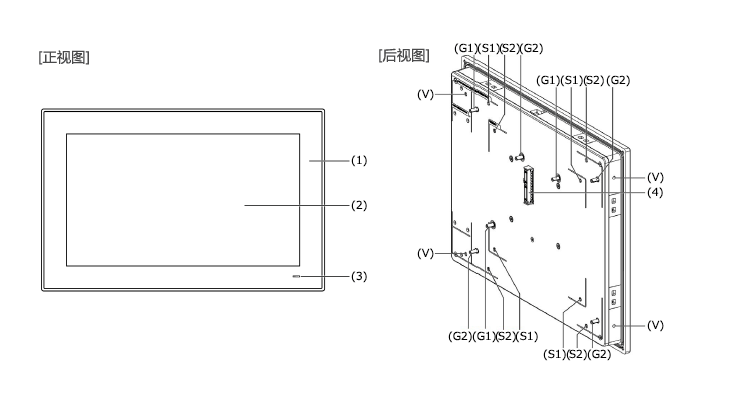

(1) 显示屏(W12"多点触摸) (2) 多点触摸面板 (3) 状态指示灯 (4) 主机或显示适配器接口 (G1) 主机模块(Atom)移除滑槽 (S1) 主机模块(Atom)安装孔 (G2) 主机模块(Celeron/Core i7)或显示适配器移除滑槽 (S2) 主机模块(Celeron/Core i7)或显示适配器安装孔 (V) VESA (PFXZPP12ADVS2)安装孔

主机模块(箱式)

不配置可选接口

(1) DisplayPort 2 (2) DisplayPort 1 (3) LED指示灯和电源/重置按钮 (4) SMA接头(用于WLAN A外部天线) (5) SMA接头(用于GPRS/4G外部天线) (6) SMA接头(用于WLAN B外部天线) (7) DC电源接头 (8) COM口1 RS-232 (不绝缘) (9) COM口2 RS-232 (不绝缘)，RS-422/485 (不绝缘) (10) USB1口和USB2口 (USB 2.0) (11) USB3口和USB4口 (USB 3.0) (12) 以太网1口(10/100/1000 Mb/s)IEEE1588 (13) 以太网2口 (10/100/1000 Mb/s) IEEE1588 (14) 接地

配置了可选接口

(1) DisplayPort 2 (2) DisplayPort 1 (3) LED指示灯和电源/重置按钮 (4) SMA接头(用于WLAN A外部天线) (5) SMA接头(用于GPRS/4G外部天线) (6) SMA接头(用于WLAN B外部天线) (7) DC电源接头 (8) COM口1 RS-232 (不绝缘) (9) COM口2 RS-232 (不绝缘)，RS-422/485 (不绝缘) (10) USB1口和USB2口 (USB 2.0) (11) USB3口和USB4口 (USB 3.0) (12) 以太网1口(10/100/1000 Mb/s) IEEE1588 (13) 以太网2口 (10/100/1000 Mb/s) IEEE1588 (14) 可选接口 (15)接地
