PFXPL26xxxxxNxxx00

PFXPL26xxxxxNxxx00 (PS-5601T, Atom机型)

基本产品信息
Product search item
工业计算机规格
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

工业计算机(IPC)

系列

PS5000系列

显示屏尺寸

12"

型号

PFXPL26xxxxxNxxx00

全球代码

PFXPL26xxxxxNxxx00

产品特点

12" 模组型 (Atom)

Product search item

电源类型

AC/DC

外形

分体式

以太网口

配置

串口

前置USB接口

配置

工业计算机规格

支持的操作系统

Windows 10 IoT 企业版 2016 LTSB (64位)

CPU

Intel Atom E3930 1.3 GHz

主存

4 GB / 8 GB, DDR3L 1600 MHz, SO-DIMM SDRAM

存储器

M.2 SSD (64GB / 128GB / 256GB) x 1, HDD (500GB / 1TB) / SSD (256GB) x 1^*1

图形加速器

Intel HD Graphics

显存

最多1.7GB(与系统内存共享)

图像显示

XGA TFT (1,024 x 768像素)

1仅适用于含选配接口机型。使用时需单独购买配件(PFXZPEADHDD2)。可选HDD和SSD，仅作为二级存储器。

显示规格

显示尺寸

12"

显示颜色

1670万色

背光灯

LED

背光灯寿命

50,000小时以上(在25℃的环境下连续工作)

亮度调节

无级调节

触摸面板类型

电阻式(单点触摸)

触摸面板分辨率

2,048 x 2,048

电气规格

输入电压

DC：12 ~ 24 Vdc ±20 %
AC：100 ~ 240 Vac (可选) ^*1

功耗

17.1 W (最大42.87 W)

瞬时电流

2.03 A

1当使用100~240Vac时，需另行购买AC/DC电源适配器(型号：PFXZPBPUAC2、PFXZPBPUAC2)。

环境规格

国际安全标准

工作温度

0 ~ 55 °C
当使用HDD/内部扩展配件时：0 ~ 45 °C

存储温度

-30 ~ +70 °C

工作湿度

10~95%RH(无凝露，湿球温度计温度：40°C以下)

工作湿度

10~95%RH(无凝露，湿球温度计温度: 40°C以下)

污染等级

2级污染

气压(工作海拔)

海拔2,000米以下

抗振性能

[配置了SSD] 5 ~ 500 Hz：2 Grms
[配置了HDD] 5 ~ 500 Hz: 1 Grms

抗冲击性能

IEC 60068-2-27 Ea test

电磁兼容性(EMC)

对高频干扰的防护
电磁辐射A级

接口规格

串口(COM1)

RS-232C (不绝缘)，接头：D-Sub 9针(凸型)

串口(COM2)

RS-232C / 422 / 485 (不绝缘)，接头：D-Sub 9针(凸型)

USB Type-A

USB3.0(USB TYPE-A 接头)×2；
USB2.0(USB TYPE-A 接头)×2；
USB2.0(USB TYPE-A 接头)×1(前置)

以太网口(LAN1)

10/100/1000Mbit/s (RJ-45接头)

以太网口(LAN2)

10/100/1000Mbit/s (RJ-45接头)

视频接口

Display Port (Type-A) x 2

内部扩展

mini PCIe x 1

结构规格

冷却方式

自然风冷

防护等级

IP66(前面板)

安装形式

面板安装
VESA支架安装^*1

外形尺寸

不配置可选接口：W319.1 x H245.1 x D66.0 mm
配置了可选接口：W319.1 x H245.1 x D82.0 mm

面板开孔尺寸

W301.5 x H227.5 mm

重量

不配置可选接口：3.55 kg
配置了可选接口：3.6 kg

1用于VESA支架安装，需单独购买VESA支架安装包(PFXZPBADVS02、PFXZPP12ADVS2)。

外形尺寸

显示模块

主机模块(箱式)

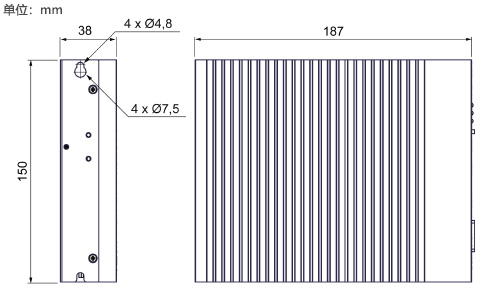

不配置选配接口：

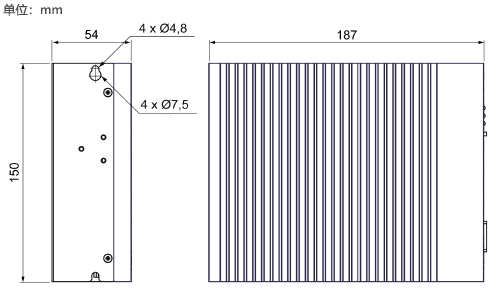

配置了选配接口：

面板开孔尺寸

A	B	C	R
301.5 ±0.5 mm	227.5 ±0.4 mm	2 ~ 4 mm	5 mm

安装电缆后外形尺寸/描述

描述

显示模块

(1) 显示屏(12"单点触摸) (2) 单点触摸面板 (3) USB口(USB 2.0)和重置按钮 (4) 状态指示灯 (5) 主机或显示适配器接口 (G1) 主机模块(Atom)移除滑槽 (S1) 主机模块(Atom)安装孔 (G2) 主机模块(Celeron/Core i7)或显示适配器移除滑槽 (S2) 主机模块(Celeron/Core i7)或显示适配器安装孔 (V) VESA( PFXZPP12ADVS2)安装孔

主机模块(箱式)

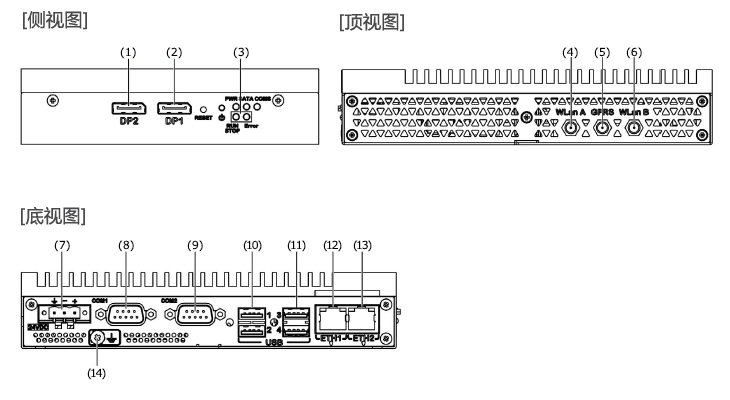

不配置可选接口：

(1) DisplayPort 2 (2) DisplayPort 1 (3) LED指示灯和电源/重置按钮 (4) SMA接头(用于WLAN A外部天线) (5) SMA接头(用于GPRS/4G外部天线) (6) SMA接头(用于WLAN B外部天线) (7) DC电源接头 (8) COM口1 RS-232 (不绝缘) (9) COM口2 RS-232 (不绝缘)，RS-422/485 (不绝缘) (10) USB1口和USB2口 (USB 2.0) (11) USB3口和USB4口 (USB 3.0) (12) 以太网1口(10/100/1000 Mb/s)IEEE1588 (13) 以太网2口 (10/100/1000 Mb/s) IEEE1588 (14) 接地

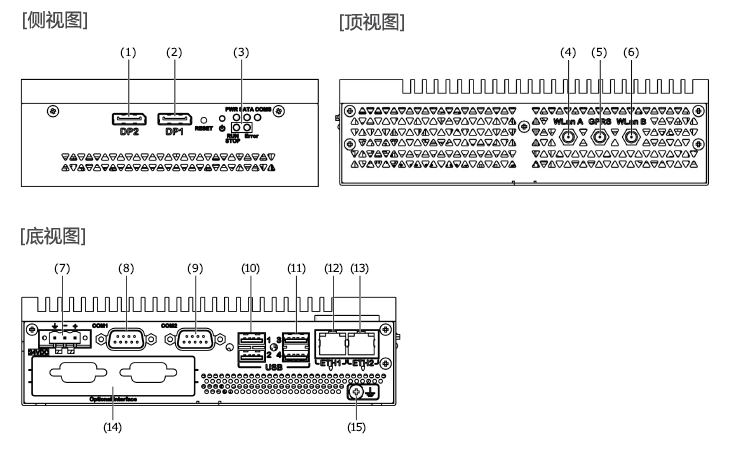

配置了可选接口：

(1) DisplayPort 2 (2) DisplayPort 1 (3) LED指示灯和电源/重置按钮 (4) SMA接头(用于WLAN A外部天线) (5) SMA接头(用于GPRS/4G外部天线) (6) SMA接头(用于WLAN B外部天线) (7) DC电源接头 (8) COM口1 RS-232 (不绝缘) (9) COM口2 RS-232 (不绝缘)，RS-422/485 (不绝缘) (10) USB1口和USB2口 (USB 2.0) (11) USB3口和USB4口 (USB 3.0) (12) 以太网1口(10/100/1000 Mb/s) IEEE1588 (13) 以太网2口 (10/100/1000 Mb/s) IEEE1588 (14) 可选接口 (15)接地
