PFXPP180xxxxxxxN00

基本产品信息
类型
工业计算机(IPC)
系列
PS4000系列
显示屏尺寸
19"
型号
PFXPP180xxxxxxxN00
全球代码
PFXPP180xxxxxxxN00
产品特点
19" 0插槽
Industrial PC specifications
支持的操作系统
[ Core 2 Duo ]
HDD or SSD: Windows XP Professional SP3 / Windows 7 Ultimate
CF: Windows Embedded Standard 2009 / Windows Embedded Standard 7

[ Atom ]
HDD or SSD: Windows XP Professional SP3
CF: Windows Embedded Standard 2009
*1
CPU
Intel Core2 Duo P8400 2.26 GHz / Intel Atom N270 1.6 GHz
二级缓存
Core 2 Duo: 3MB / Atom: 512 KB
主存
Core2 Duo: 2 GB to 8 GB (DDR3 1066 MHz) / Atom: 1 GB to 3 GB (DDR2 533 MHz)
芯片组
Core2 Duo: GM45 / Atom: 945GME
显存
Core 2 Duo: Up to 384 MB / Atom: 224 MB*2
图像显示
SXGA TFT active matrix (1,280 x 1,024 pixels)

1详细了解预装操作系统支持的语言,请参阅“预装操作系统的语言列表”。Windows Embedded Standard 7的CF卡容量为8GB。

2共享内存。

显示规格
显示尺寸
19"
显示颜色
1600万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
电阻式(模拟)
触摸面板分辨率
4,096 x 4,096
电气规格
输入电压
AC电源机型:100~240 Vac
DC电源机型:24 Vdc ±25 %
额定频率
AC电源机型:50 / 60 Hz
功耗
Core2 Duo:115 W / Atom:95 W*1
瞬时电流
AC电源机型:[100 Vac]:Typ. 20 A (冷启动),[240 Vac]:Typ. 40 A (冷启动)
DC电源机型:Typ. 7A, 最大 50 A < 300μs

1不包括供给附加扩展插槽或USB设备的电量。此产品最大功耗为130W(包括供给附加扩展插槽或USB设备的电量)。

环境规格
国际安全标准
CE, C-Tick, EAC, Marine GL, KC, ANSI/CSA (UL508+1604) Listed
工作温度
0 ~ 50 °C *1
存储温度
-20 ~ +60 °C
工作湿度
10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)
工作湿度
10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[Operation (continuous) for 6 Fc products with SSD or CF Card storage device] 2 to 9 Hz: 1.75 mm [0.07 in.], 9 to 200 Hz: 4.9 m/s2
[Operation (continuous) for products with HDD storage device] 5 to 100 Hz: 1.225 m/s2
[Operation (occasional) for products with SSD or CF Card storage device] 2 to 9 Hz: 3.5 mm [0.14 in.], 9 to 200 Hz: 9.8 m/s2
[Operation (occasional) for products with HDD storage device] 5 to 100 Hz: 2.450 m/s2
[Merchant Navy (continuous)] 3 to 13.2 Hz: 1 mm [0.04 in.], 13.2 to 100 Hz: 6.86 m/s2
抗冲击性能
147 m/s2 / 11 ms (IEC 60068-2-27 Ea test)
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级

1环境温度取决于你使用的功能或配件。
当使用无风扇的平板式工业计算机(AtomN270)时,
使用以太网:0~45°C
使用滑入式插槽:5~40°C
当使用带风扇的平板式工业计算机(Core2 Duo P8400)时,
使用滑入式插槽:5~50°C

接口规格
串口(COM1)
RS-232C (D-Sub 9-pin, plug)
串口(COM2)
RS-232C (D-Sub 9-pin, plug)
串口(COM3)
RS-232C / 422 / 485 (Optional)
USB Type-A
Conforms to USB 2.0 (Type A) x 5*1
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10/100/1000Mbit/s (RJ-45接头)
视频接口
DVI-I x 1
串行ATA
Slide-in Disk: (HDD / SSD) x 1
IDE
4 GB or 8 GB CF Card (Type-I) x1

1500mA以下/接头(USB2、USB4)
1A以下/接头(USB1、USB3、USB5)

结构规格
冷却方式
Core2 Duo:配置了过滤器的风扇速度取决于内部温度。
除非内部温度到达了设置的温度值,否则风扇不会运行。
Atom:被动散热器,无风扇运行。
*1
防护等级
Front: IEC60529 IP65, UL50E Type 4X
面板开孔尺寸
W459.5 x H359.5 mm [W18.09 x H14.15 in.]
重量
[Core 2 Duo]
AC Power Model: 12.5 kg [27.57 lb], DC Power Model: 11.5 kg [25.36 lb]

[Atom]
AC Power Model: 11.5 kg [25.36 lb], DC Power Model: 11 kg [24.26 lb]

1配置了过滤器的风扇
风扇速度取决于内部温度。除非内部温度到达了设置的温度值,否则风扇不会运行。

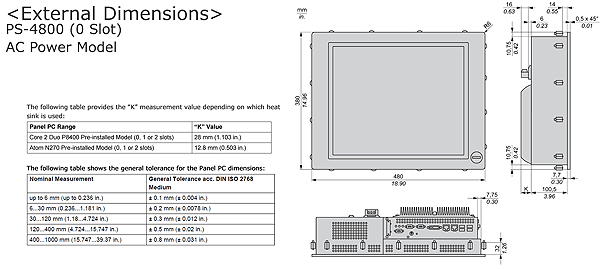

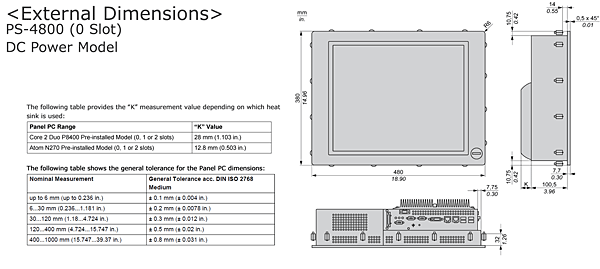

外形尺寸
外形尺寸

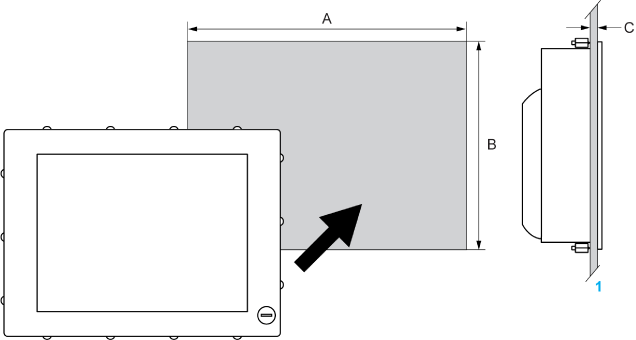

面板开孔尺寸


1: Installation panel
A B C
459.5 + 1/– 0 mm
(18.09 + 0.04/– 0 in.)
359.5 + 1/– 0 mm
(14.15 + 0.04/– 0 in.)
1.6...10 mm
(0.06...0.39 in.)
