PFXST6700WAD

PFXST6700WAD

15"W touch panel display, 2COM, 2Ethernet, USB host&device, 24VDC

主要信息
产品类型
触摸屏
产品系列
Pro-face ST6000
处理器名称
ARM Cortex-A8
软件包
BLUE
补充信息
显示器尺寸
15 英寸
显示类型
TFT 真彩 LCD
显示颜色
1600万色
显示器分辨率
1366 x 768 像素 FWXGA
触摸屏
单一触摸模拟电阻
背光寿命
50000 小时 和 白色
亮度
16 级通过触摸屏
输入电压限制
19.2...28.8 V DC
Maximum cycle time
10 ms
额定的短期工频承受电压
1000 V AC during 1 分钟
内存说明
Device memory 128 MB
备份内存 500 kB
冷却方式
AN (air natural)
集成连接类型
COM1 串行链接 1 孔型 SUB-D 9针脚, 界面: RS232C/RS422/RS485, 传输率: 2400...115200 bps
COM2 串行链接 1 针型 SUB-D 9针脚, 界面: RS422/RS485, 传输率: 2400...115200 bps
COM2 串行链接 1 针型 SUB-D 9针脚, 界面: RS422/RS485, 传输率: 187.5 kbps 兼容 Siemens MPI
USB 2.0 A型
USB 2.0 type micro B
Ethernet 孔型 RJ45 10BASE-T/100BASE-TX
额定电源电压 [Us]
24 V DC
瞬间峰值电流
30 A
功耗 [W]
18.5 W
15 W 当电源不供给外部设备
5.4 W 当背光关闭
数据格式
8 位, 无校验, 1 或 2 停止 偶或奇
电气连接
电缆 2 mm², AWG 14, max resistance 100 Ω for functional grounding
固定模式
By 6 screws, 安装于 1.6...5 mm厚面板 符合 UL 61010-2-201
By 6 screws 符合 IEC 61131-2
By 6 screws 符合 IEC 61000-6-2
机柜材料
PC
前板材料
Aluminium
开孔尺寸
394 x 250 mm
宽度
412 mm
高度
268 mm
深度
50 mm
产品重量
2.7 kg
环境
产品认证
CE
EAC
UL/cUL listed
IC
RCM
UKCA
NEMA防护等级
NEMA 4X 前面板 (室内使用)
NEMA 1
NEMA 13 前面板
符合标准
IEC 61000-6-4
IEC 61000-6-2
IEC 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201
KN 11
KN 61000-6-2
符合指令
2014/30/EU - electromagnetic compatibility
2014/35/EU - low voltage directive
IP 保护等级
IP20 符合 IEC 61131-2 (后板)
IP65f 符合 IEC 61131-2 (前面板)
运行温度
0…50 °C
贮存环境温度
-20…60 °C
相对湿度
10…90 % 非冷凝
存储相对湿度
10…90 % 非凝结
工作海拔
2000米
污染等级
2
环境特征
无腐蚀性气体
抗振动
+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 IEC 61131-2
9.8 m/s² (f = 9…150 Hz)
抗冲击
147 m/s² 适用 11 ms (X, Y, Z directions for 3 times) 符合 IEC 61131-2
绝缘电阻
>= 10 MOhm
电磁兼容性
抗快速瞬变 - test level: 2 kV (电源端口) conforming to IEC 61000-4-4
抗快速瞬变 - test level: 1 kV (信号端口) conforming to IEC 61000-4-4
静电放电抗干扰 - test level: 6 kV 3级 (接触放电) conforming to IEC 61000-4-2
静电放电抗干扰 - test level: 8 kV 3级 (空气放电) conforming to IEC 61000-4-2
包装单位
包装1：包装单位类型
PCE
个/公斤
1
包装1：高度
12.500 cm
包装1：宽度
36.000 cm
包装1：长度
52.500 cm
包装重量
3.437 kg
包装2：包装单位类型
S04
包装2：包装单位数量
2
包装2：高度
30.000 cm
包装2：宽度
40.000 cm
包装2：长度
60.000 cm
包装2：毛重
7.473 kg
合同保修
保修（月）
18

可持续性可持续性

施耐德电气通过严选供应链、绿色环保的材料以及持续进行“更好使用，更长使用，再次使用”的循环利用活动，来延长产品寿命和提升可回收性，从而实现2050年净零碳排放的目标。

环境数据说明
可回收性潜力(%)
29
生命周期总碳足迹
1 181 kg CO2 eq.
制造阶段的碳足迹 [A1–A3]
253 kg CO2 eq.
分销阶段的碳足迹 [A4]
5 kg CO2 eq.
安装阶段的碳足迹 [A5]
0.7 kg CO2 eq.
使用阶段的碳足迹 [B2, B3, B4, B6]
919 kg CO2 eq.
无汞
支持
Sustainable packaging
不支持
生命周期结束阶段的碳足迹 [C1–C4]
5 kg CO2 eq.
环境披露
产品环境文件
生命周期总碳足迹
1181
无F气体
Only air and vacuum used for insulation / breaking, no F-gas including SF6
回收纸板包装
是
无塑料包装
否
SCIP编号
20694bec-44d9-42c3-8fdd-3861ce15e3ab
中国RoHS标签
4
China RoHS Label
4
REACh 法规
https://download.se.com/files?p_Doc_Ref=PFXST6700WAD_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
中国 RoHS 法规
https://download.se.com/files?p_Doc_Ref=PFXST6700WAD_ROHS_CHINA_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
欧盟 RoHS 指令
https://download.se.com/files?p_Doc_Ref=PFXST6700WAD_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
无卤状态
本产品含有超过限值的卤素
无PVC
不支持
无硅
不支持
流通资料
产品使用寿命终期信息
可拆卸电池
用户可更换
回收
不支持
电子电气废弃物标签
该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。

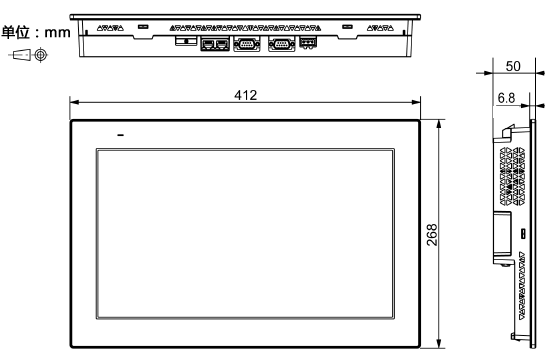

Dimensions Drawings

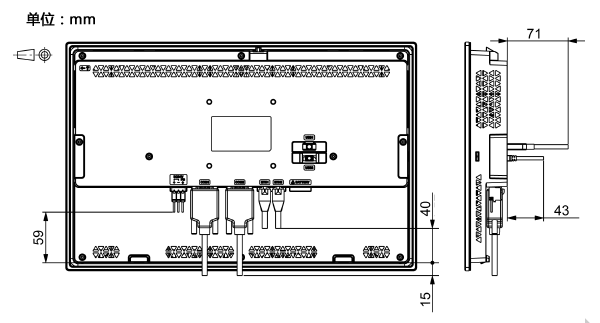

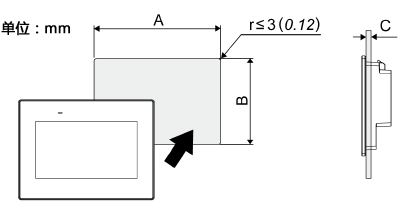

Mounting and Clearance
