PFXSP5B90

基本产品信息
类型
可编程人机界面
系列
SP5000X系列
显示屏尺寸
主机模块
型号
PFXSP5B90
全球代码
PFXSP5B90
产品特点
主机模块
维修服务
维修服务期内,可维修

主机模块的环境规格遵循连接的显示模块。
当使用本产品相关配件时,请查看适用于本产品的特殊条件规格或相关注意事项。

电气规格
输入电压
12 Vdc (显示模块中的电源或主机模块的 DC 电源适配器 "PFXZCDADEXP1")
功耗
最大20W
存储器规格
应用程序存储器
当使用GP-Pro EX时:
- 存储介质:SD卡
- 画面空间:64MB *当用户字体空间超载时,将使用画面空间。- 例如:当使用图像字体时。
- 用户字体空间:8MB
- 逻辑程序空间:132KB (可容纳15,000步程序) *可达到60,000步,但这样将减少1M的应用程序区(用于画面数据)。
- 空闲空间:无

可移植系统:
备份存储器
当使用GP-Pro EX时:
- 画面空间:NVRAM 320KB 或 CFast/SD卡(存储) 5MB
- 变量区:NVRAM 64KB

电池:*1

1SP5000X系列无需电池就能保存NVRAM(备份存储器)和RTC(时钟数据)。然而,当不上电的时间超过100天时,须额外安装相关配件以保存RTC(时钟数据)。

接口规格
串口(COM1)
异步传输:RS-232C / 422 / 485; 数据长度:7或8位;校验:无、奇或偶;停止位:1或2位; 数据传输速率:2,400bps至115,200bps; D-Sub 9针(凸型)
串口(COM2)
异步传输:RS-232C / 422 / 485; 数据长度:7或8位;校验:无、奇或偶;停止位:1或2位; 数据传输速率:2,400bps至115,200bps(MPI); D-Sub 9针(凸型)
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×2;
电源电压:5Vdc±5%;
输出电流:500mA以下;
通讯距离:5m以下
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1,最大传输距离:5米
以太网口
IEEE802.3i / IEEE802.3u / IEEE802.3ab, 10BASE-T / 100BASE-TX / 1000BASE-T,接头:RJ-45 x 2*2
SD卡接口
SD卡插槽 (系统) x 1,SD卡插槽 (存储) x 1
扩展模块接口
Fieldbus模块 x 1 (PROFIBUS / J1939* / CANopen / FLEX NETWORK)
* 预计2019年4月发布。
音频输出接口
扬声器输出:70mW (额定负载:8Ω,频率:1kHz);线路输出:额定负载:10kΩ以上,接头:两片型端子块(AUX) x 1
AUX输出接口
报警输出/蜂鸣器输出 x 1
额定电压:DC24V、额定电流:50mA以下
接头:两片型端子块(AUX) x 1

2用于1000BASE-T通讯时,需使用5e级或更高级别的双绞线以太网电缆。

结构规格
冷却方式
自然风冷
外形尺寸
W188 x H131 x D35 mm
重量
0.9kg以下

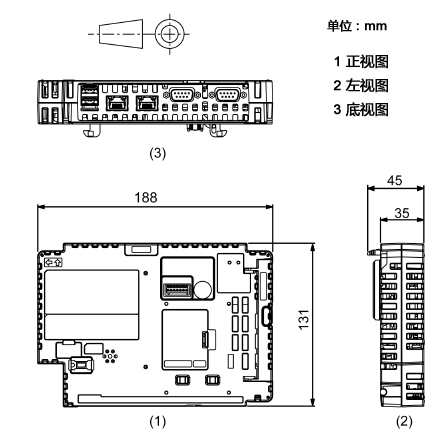

外形尺寸
外形尺寸

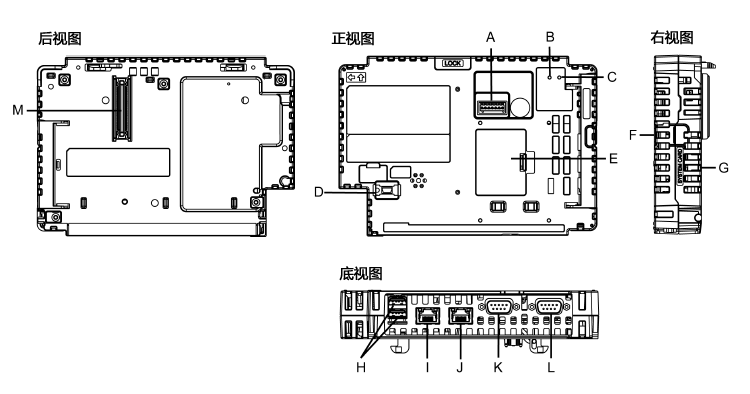

部件标识



A: AUX输出接口,B: 状态LED指示灯,C: 存储卡读取LED指示灯,D: USB(Mini-B)接口,E: 扩展模块接口保护盖(EXT),F: 存储卡保护盖,G: 系统卡保护盖,H: USB(Type-A)接口,I: 以太网口(Ethernet1)。J: 以太网口(Ethernet2),K: 串口(COM1),L: 串口(COM2),M: 显示模块接口
