PFXSP5B40

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
主机模块(开放型)
型号
PFXSP5B40
全球代码
PFXSP5B40
产品特点
可使用Windows应用程序(开放型主机)
最晚订单日期
2018/03/30
最晚维修日期
2024/05/31
维修服务
维修服务期内,可维修
推荐替换产品
替换产品1
型号
电气规格
输入电压
12 Vdc (显示模块中的电源或主机模块的 DC 电源适配器 "PFXZCDADEXP1")
功耗
最大:35 W
不为外部设备供电时:22.5 W以下*1
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)

1主机模块功耗

环境规格
国际安全标准
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
存储器规格
应用程序存储器
画面空间:64MB CFast卡
空闲空间:约5GB*2
备份存储器
NVRAM 320 KB

2通过产品规格信息,可判断是否可安装Windows应用程序,请查阅“SP5000系列开放型主机参考手册”。

接口规格
串口(COM1)
异步传输:RS-232C / 422 / 485; 数据长度:7或8位;停止位:1或2位;校验:无、奇或偶;数据传输速率:2,400bps至115,200bps; D-Sub 9针(凸型)
串口(COM2)
异步传输:RS-232C / 422 / 485; 数据长度:7或8位;停止位:1或2位;校验:无、奇或偶;数据传输速率:2,400bps至115,200bps; D-Sub 9针(凸型)
USB(Type-A)接口
USB 2.0 (Type-A接头) x 3
电源电压:5Vdc ±5 %
输出电流:500mA
3个端口总共1A
通讯距离:5m
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1,最大传输距离:5米
以太网口
IEEE802.3i / IEEE802.3u / IEEE802.3ab, 10BASE-T / 100BASE-TX / 1000BASE-T,接头:RJ-45 x 2
SD卡接口
SD卡插槽 (存储) x 1
CFast卡
CFast卡插槽(系统) x 1,CFast卡插槽(存储) x 1
扩展模块接口
Fieldbus模块 x 1
视频接口
DVI-D output, Connector: DVI-I 24 pin (socket) x 1
音频输入接口
音频输入:MIC或LINE输入、接头:MINI-JACK Φ3.5 x 1
音频输出接口
扬声器输出:300mW (额定负载:8Ω,频率:1kHz) (软件切换)、音频线输出(额定负载:10kΩ以上) (软件切换)、接头:两片型端子块(AUX) x 1
AUX输出接口
报警输出/蜂鸣器输出 x 1
额定电压:DC24V、额定电流:50mA以下
接头:两片型端子块(AUX) x 1
结构规格
冷却方式
自然风冷
外形尺寸
W188 x H131 x D35 mm
重量
0.9kg以下*3

3仅适用于主机模块。

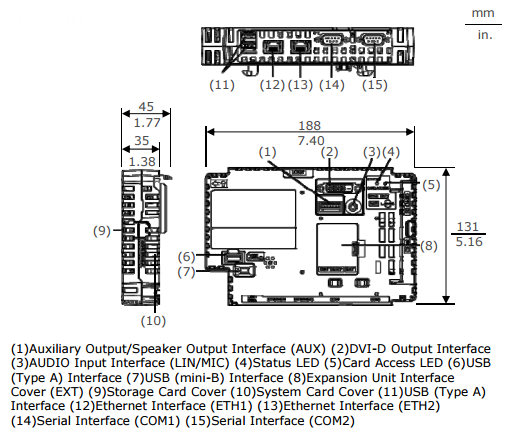

外形尺寸
外形尺寸
