PFXET6500WAD

基本产品信息
类型
可编程人机界面
系列
ET6000系列
显示屏尺寸
10.1"宽屏
型号
PFXET6500WAD
全球代码
PFXET6500WAD
产品特点
新一代入门级可编程人机界面 "精益求精 物超所值”
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
10.1" 宽屏
分辨率
1,024 x 600像素(WSVGA)
有效显示面积
W222.72 x H125.28 mm
显示颜色
1600万色
背光灯
白色LED (用户不可自行更换。需要更换时,请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)
亮度调节
可通过触摸面板或软件进行16级调节
触摸面板类型
电阻式(模拟、单点触摸)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上
电气规格
输入电压
24 Vdc
额定电压
19.2~28.8 Vdc
电压降
5ms以下
功耗
11W
瞬时电流
30 A以下
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)
绝缘强度
1,000 Vac,20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上
环境规格
国际安全标准
CE, UKCA, UL,cUL (508) Listed, EAC, KC
工作温度
0 ~ 50 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗快速瞬变/爆发性
IEC 61000-4-4
2kV:电源端口(显示模块)
1kV:信号端口
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
存储器规格
应用程序存储器
当使用GP-Pro EX时:
- 存储介质:FLASH EPROM
- 画面空间:64MB
- 用户字体空间:8MB
- 逻辑程序空间:132KB (可容纳15,000步程序)
- 空闲空间:无

可移植系统:
备份存储器
SRAM 128 KB (可更换的一次性电池,用于时钟数据的备份)
接口规格
串口(COM1)
异步传输:RS-232C;数据长度:7或8位;停止位: 1或2位;校验: 无、奇或偶;数据传输速率:2,400bps至115,200bps;接头:D-Sub 9针(凸型)
串口(COM2)
异步传输:RS-422 / 485;数据长度:7或8位;停止位: 1或2位;校验: 无、奇或偶;数据传输速率:2,400bps至115,200bps;接头:D-Sub 9针(凸型)
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×1;
电源电压:5Vdc±5%;
输出电流:500mA以下;
通讯距离:3m以下
USB(Micro-B)接口
USB2.0(USB Micro-B 接头)×1;通讯距离:3m以下
以太网口
IEEE802.3i/IEEE802.3u,10BASE-T/100BASE-TX,RJ-45接头×1
结构规格
接地
功能接地:接地电阻为100Ω,电缆横截面积为2mm2(AWG 14)以上,或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
IP65
外形尺寸
W270.5 x H200.5 x D47 mm
面板开孔尺寸
W255 x H185 mm
面板厚度:1.6 ~ 5 mm
重量
1.3 kg以下
外形尺寸
外形尺寸

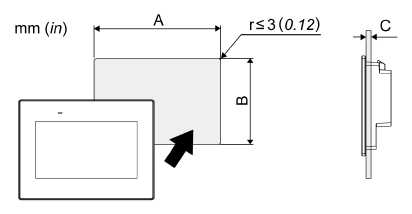

面板开孔尺寸
A B C
255 mm (+1/0 mm) 185 mm (+1/0 mm) 1.6 ~ 5 mm
