PFXSP5B00 + PFXZCDADEXP1

基本产品信息

类型

数据采集器

系列

多功能数据采集器

型号

PFXSP5B00 + PFXZCDADEXP1

Specification

规格

电气规格

产品名称	SP5000系列(标准型主机模块)
产品型号(基础模块)	PFXSP5B00
产品型号(适配器)	PFXZCDADEXP1
工作温度	0 ~ 60 °C (落地安装时：0 ~ 55 °C)
存储温度	-20 ~ 60°C
工作/存储湿度	10 ~ 90% RH (无凝露，湿球温度计温度: 39 °C以下)
防尘	0.1 mg/m³以下 (绝缘级)
污染等级	2级污染
空气质量	无腐蚀性气体
气压(工作海拔)	800 ~ 1,114 hpa (海拔2,000米以下)
抗振性能	符合IEC/EN 61131-2标准 5 ~ 9 Hz 单振幅：3.5 mm 9 ~ 150 Hz 恒定加速度：9.8 m/s² X, Y, Z 轴各10次(100分钟)
抗冲击性能	符合IEC/EN 61131-2标准 147 m/s², X, Y, Z 轴各3次
抗干扰性能	干扰电压：1,000 Vp-p 脉冲周期：1 µs 上升周期：1 ns (通过噪声模拟器)
抗静电性能	接触式放电：6kV(符合IEC/EN61000-4-2，3级标准)

产品名称	SP5000系列(标准型主机模块)
产品型号(基础模块)	PFXSP5B00
产品型号(适配器)	PFXZCDADEXP1
应用程序存储器	使用GP-Pro EX时：存储器介质：FLASH EPROM 画面空间 ^1：64MB 用户字体空间：8MB 逻辑程序区：132KB (可容纳15,000步）空闲空间：无可移植系统：不支持*
备份存储器	使用GP-Pro EX时：画面空间：NVRAM 320KB 变量区：NVRAM 64KB 电池：无 ^*2
控制存储器	64KB

*1 当用户字体空间超载时，将使用画面空间。- 例如：当使用图像字体时。

*2 SP5000系列无需电池也可保留NVRAM(备份存储器数据)和RTC(时钟数据)。但是，当100天或更长时间都没有上电使用时，需要另外安装相关配件以保留RTC(时钟数据)。

产品名称	SP5000系列(标准型主机模块)
产品型号(基础模块)	PFXSP5B00
产品型号(适配器)	PFXZCDADEXP1
串口(COM1)	RS-232C 数据长度：7 或 8位停止位：1 或 2位校验：无、奇或偶数据传输速率：2,400 ~ 115,200 bps 接头：D-Sub9 (凸型)
串口(COM2)	RS-422 / 485 数据长度：7 或 8位停止位：1 或 2位校验：无、奇或偶数据传输速率：2,400 ~ 115,200 bps, 187,500bps (MPI) 接头：D-Sub9 (凸型)
USB口(Type-A) ^*3	USB 2.0 (Type-A) x 2 电源电压：5 Vdc ±5 % 输出电流：500 mA/口通讯距离：5 m
USB口(Mini-B)	USB 2.0 (Mini-B) x 1, 通讯距离：5 m 以下
以太网口	IEEE802.3i / IEEE802.3u 10BASE-T / 100BASE-TX 接头：Modular jack (RJ-45) x 2
以太网口(适配器端)	IEEE802.3i / IEEE802.3u 10BASE-T/100BASE-TX 接头：Modular jack (RJ-45) x 1
SD卡	SD卡插槽(用于存储) x 1
CFast卡	-
视频	-
音频输入	-
音频输出	-
AUX输出	-

*3 当使用增强型主机+显示模块时，每种USB设备仅可连接一个，例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备，则只有第一个设备可用。

产品名称	SP5000系列(标准型主机模块)
产品型号(基础模块)	PFXSP5B00
产品型号(适配器)	PFXZCDADEXP1
接地	功能接地：接地电阻为100Ω，电缆横截面积为2mm²(AWG 14)以上，或当地适用标准。(FG与SG端子同)。
冷却方式	自然风冷
外形尺寸	W189 x H134 x D69mm
重量	1.65kg以下

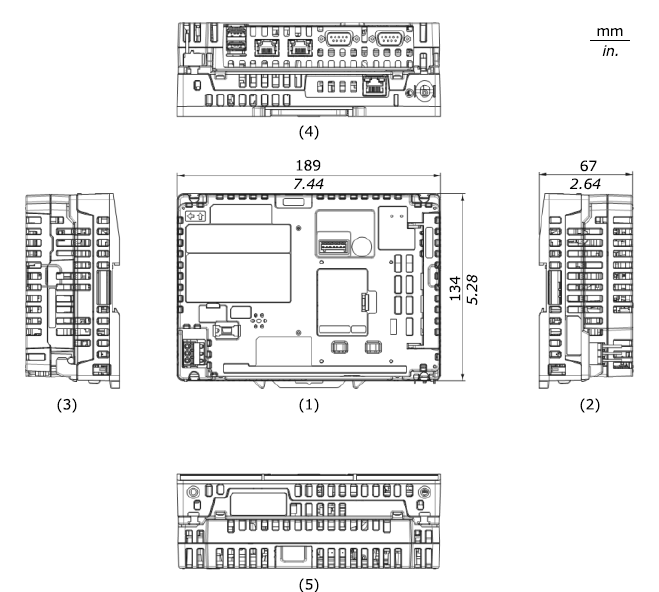

1 正视图
2 左视图
3 右视图
4 顶视图
5 底视图
