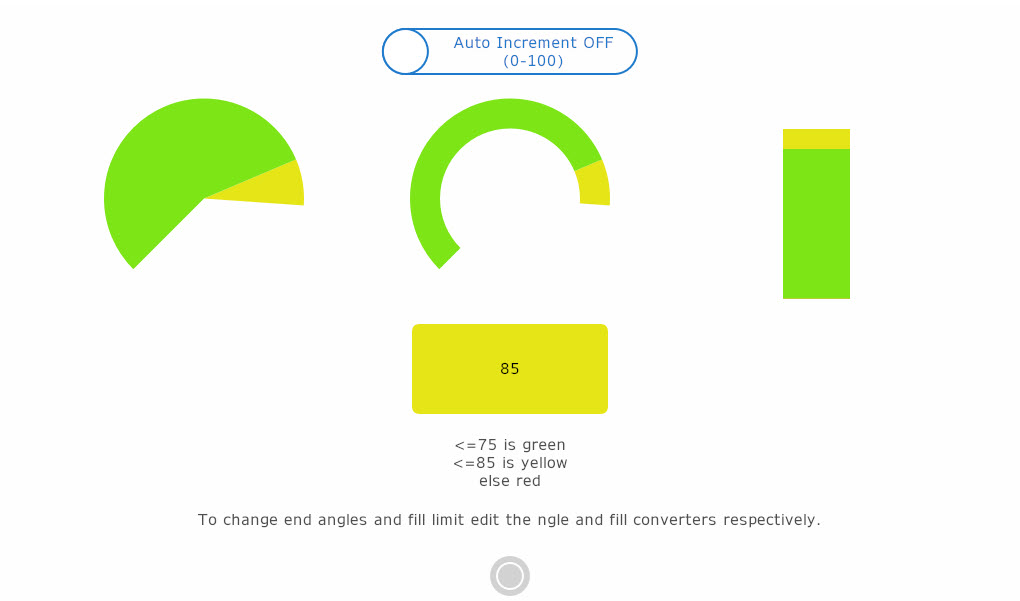

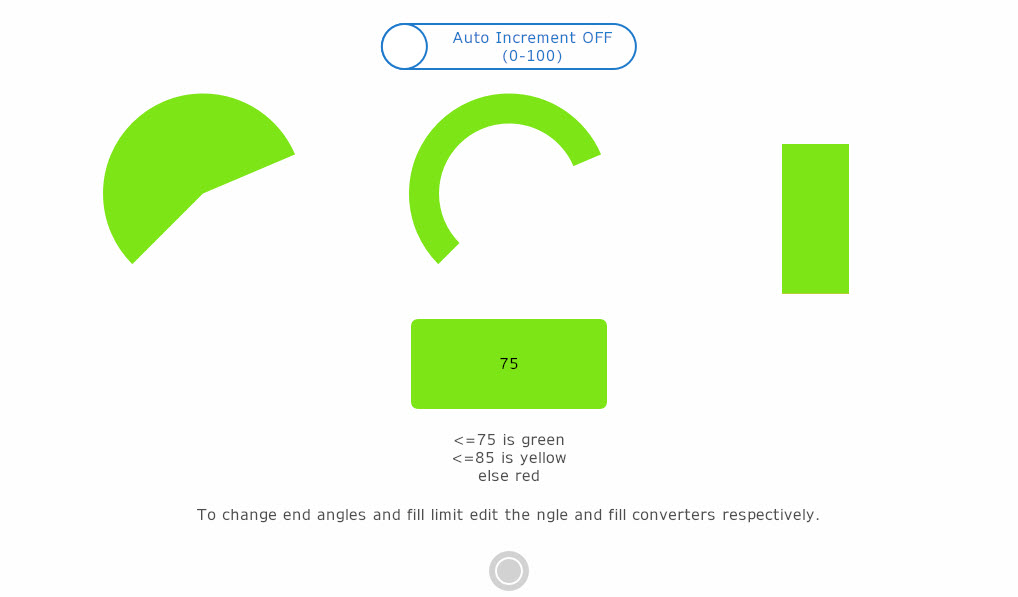

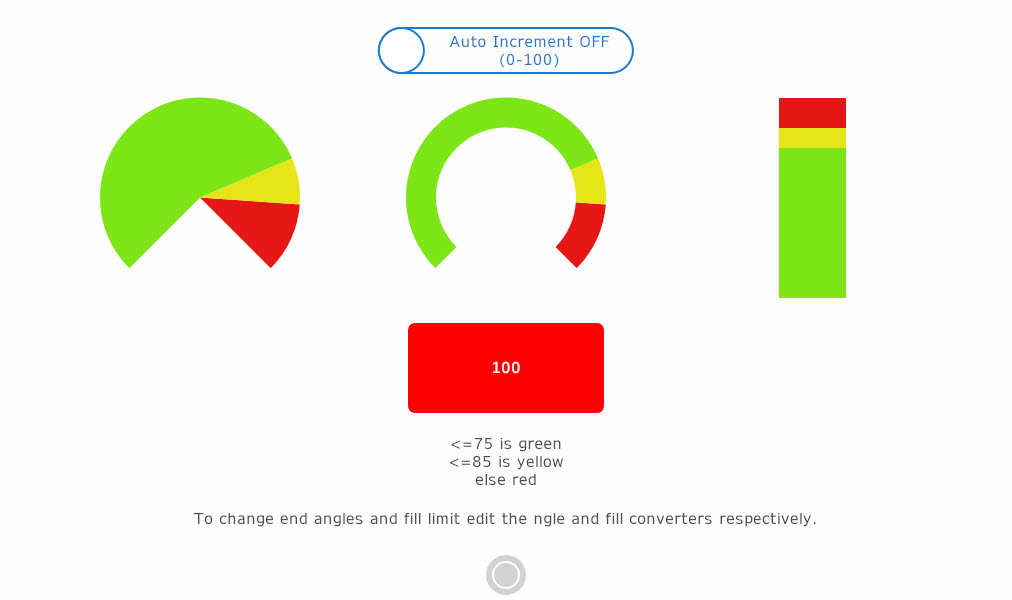

一个简单的饼状、环形和条形图的示例，含3种颜色堆叠的数据范围(绿色、黄色、红色)。

饼图：

• 3 x 弧形 纯色(绿色、黄色、红色)
  • 末端角度链接变量，使用arch的唯一的标尺转换器。
• 3 x 标尺转换器 每个弧形一个控制末端角度
• 1 x INT 变量 范围：0~100，初始：50

环图：

• 3 x 弧形 纯色(绿色、黄色、红色)
  • 末端角度链接变量，使用弧形的唯一的标尺转换器。
• 3 x 标尺转换器, 每个弧形一个控制末端角度
• 1 x INT 变量 范围：0~100，初始：50

柱形图：

• 3 x 弧形 纯色(绿色、黄色、红色)
  • 末端角度链接变量，使用弧形的唯一的标尺转换器。
• 3 x 标尺转换器, 每个弧形一个控制末端角度
• 1 x INT 变量 范围：0~100，初始：50

数字显示：

• 1 x 数字显示 输入图形的值
• 2 x 标尺转换器
  • 填充颜色控制
  • 文本颜色控制
• 1 x INT 变量 范围：0~100，初始：50

1 x 切换开关 触发画面脚本自动增加测量值

1 x 画面脚本 在切换开关ON时，每100毫秒运行，然后自动增加度量值，并循环返回0

适用机型：
GP4000系列、SP5000系列、SP5000X系列、ST6000系列、STM6000系列、PS5000系列、PS6000系列、PC/AT
显示尺寸：
建议480*272像素以上。
