LV847250

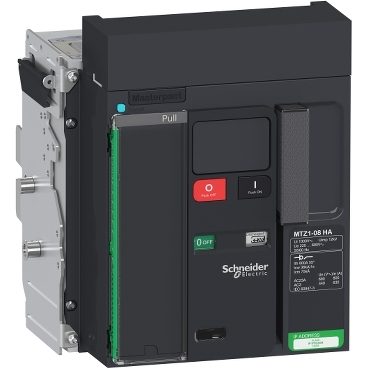

LV847250_Image

스위치 디스커넥터, MasterPact MTZ1 08HA, 800A, 60kA/690VAC 50/60Hz(Icm), 3P, 단자 출력

기본항목
레인지
Masterpact
모델명
MTZ1 08 HA
제품명
Masterpact MTZ1
제품 또는 구성요소 타입
스위치 연결해제장치
Application
Distribution
호환성
Masterpact MasterPact MTZ1 08
스위치-연결해제장치 이름
MasterPact MTZ1 08 HA
극 설명
3P
네트워크 타입
AC
네트워크 주파수
50/60 Hz
전기적/기계적 특성
제어 타입
누름버튼
마운팅 모드
인출
취부 방식
섀시
위쪽 연결
전면
아래쪽 연결
전면
[Ue] 정격 운전 전압
690 V AC 50/60 Hz 일치되는 EN / IEC 60947-3
[Ie] 정격 운전 전류
800 A AC 50/60 Hz 690 V
[Ui] 정격 절연 전압
1000 V AC 50/60 Hz 일치되는 EN / IEC 60947-3
[Uimp] 정격 임펄스 내 전압
12 kV 일치되는 EN / IEC 60947-3
[Icw] 정격 단시간 내 전류
20 KA 동안 3 s 일치되는 EN / IEC 60947-3
36 KA 동안 0.5 s 일치되는 EN / IEC 60947-3
36 KA 동안 1 s
[Icm] 정격 단락 회로 유입 용량
75 KA peak 220...690 V AC 에서 50/60 Hz
활용 카테고리
AC - 23A
AC - 3
회로 차단기 등급 코드
HA
절연에 대한 적합성
예 일치되는 EN / IEC 60947-3
접점 포지션 지시기
가시적 제동
No
기계적 내구성
12500 주기 with periodic preventive maintenance 일치되는 EN / IEC 60947-3
전기적 내구성
AC - 23A 6000 주기 440 V AC 50/60 Hz 일치되는 EN / IEC 60947-3
AC - 23A 3000 주기 690 V AC 50/60 Hz 일치되는 EN / IEC 60947-3
AC - 3 6000 주기 440 V AC 50/60 Hz 일치되는 EN / IEC 60947-3
연결 피치
70 mm
너비
288 mm
높이
322 mm
깊이
291 mm
Compatibility code
MTZ1 08
사용환경
제품 무게
30 kg
제품 인증
IECEE CB Scheme
표준
EN / IEC 60947-3
IP 등급
IP30
사용온도
-25…70 °C
저장온도
-40…85 °C
오염 정도
3 일치되는 EN / IEC 60947-4-1
포장 단위
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
36.0 cm
Package 1 Width
23.0 cm
Package 1 Length
39.0 cm
Package 1 Weight
14.279 kg
계약 보증
보증
18 months

Environmental dataEnvironmental data

Schneider Electric aims to achieve Net Zero status by 2050 through supply chain partnerships, lower impact materials, and circularity via our ongoing “Use Better, Use Longer, Use Again” campaign to extend product lifetimes and recyclability.

Environmental Data Explained
플라스틱 미포함 포장
재활용 마분지가 포함된 포장
SCIP 번호
44ce05ea-25e9-435c-886d-b1162ae4666b
REACh 규정
EU RoHS 지침
무수은
RoHS 면제 정보
순환성 프로필
WEEE
이 제품은 특정 폐기물 수거 후 유럽 연합 시장에서 처리되어야 하며 절대로 쓰레기통에 버려서는 안 됩니다
PVC 없음
아니요
할로겐 함량 성능
제품에 기준치를 초과하는 할로겐이 포함되어 있음
실리콘 프리
아니요
회수
No
재활용 금속 함량CRlevel
0
Global warming ; Total life cycle​
854 kg CO2 eq.
탄소 배출량 (kg CO2 eq.)
854
