GP-Pro EX 제품 특징

인터페이스 기본 특징

연결성

다양한 디바이스와 직접적으로 연결이 가능합니다. IT 네트워크 부터 I/O까지 하나의 유닛과 연결되어 디스플레이가 가능합니다.

다양한 컨트롤 장치와 연결


Pro-face HMI는 PCL, 모션 컨트롤러, 로봇 등의 다양한 산업용 컨트롤러와의 연결을 지원합니다.

RS-422/485 컨버전 어댑터 USB로 온도 조절기, 인버터, PLC 등 다양한 장비와 연결됩니다.

지원되는 장비에 대한 자세한 정보는 아래를 참조하십시오.
*1 제어 기능 포함 HMI에 한함
*2 GP4000 시리즈에 한함
*3 LT4000M 시리즈에 한함
*4 LT3000 시리즈에 한함

COGNEX In-Sight vision system 통신 드라이버와 비디오를 사용하여 On-Site 조정

지원 가능 모델:
* Ethernet I/F 장착 모델만 지원합니다..(GP-3300 시리즈 Rev.3 이하, GP-3200, GP-410*, GP-4201TW 제외)

COGNEX In-Sight vision system*6, 과 조합하여, 현장의 GP 유닛에서 카메라 영상을 보면서 셋팅을 변경할 수 있습니다.*7

*6 In-Sight Micro 시리즈와 In-Sight 5000 시리즈를 지원하는 통신 드라이버.
*7 하나의 화면에서 최대 3대의 카메라 영상을 볼 수 있습니다. GP에는 최대 16대의 카메라가 접속 가능합니다. 디스플레이 포지션(X/Y), 노출 시간, 포커스, 조명과 밝기를 GP에서 조정가능합니다.

이더넷 멀티링크 기능

지원 가능 모델: icon_lt4000_02.gif
* 자세한 정보는  "Device/PLC 통신 매뉴얼 ".을 참조하여 주십시오

이더넷 멀티링크 기능으로 컨트롤 장치의 셋팅 변경없이 HMI를 서브 디스플레이로 간단히 추가할 수 있습니다.

USB를 이용한 주변 기기와의 연결

시리얼 인터페이스의 제어 기기, EZ 시리즈 주변 기기 유닛, 바코드 리더 및 USB 플래시 드라이버는 디스플레이 유닛과 간단하게 연결될 수 있습니다.
* EZ 지문 인식 유닛은 별도의 전원 공급 케이블이 필요합니다.
* 시리얼 디바이스의 USB-RS422/485 변환 어댑터를 제외하고, 같은 모델을 여러대 연결하는 것은 불가능합니다.
*8 현재 지원중
*9 GP4000 시리즈에만 해당

대기상태인 HMI에 대해서도 알람 확인이 가능

지원 가능 모델:
* GP4100 시리즈 제외

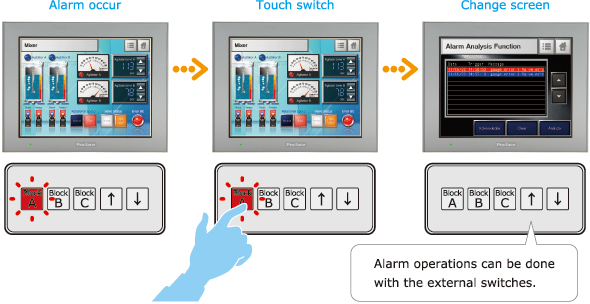

EZ 일루미네이션 스위치는 현재 상태에 대하여 서로 다른 색을 이용해 알람 내용을 지시합니다. 화면 내 모든 알람 이력은 EZ 일루미네이션 스위치를 이용하여 확인 및 조작이 가능합니다. 현재 표시되지 않은 화면, 대기 화면에 대해서도 알람 상태를 빠르게 체크할 수 있습니다

목표의 빠른 실현 및 장치 성능의 향상


GP-Pro EX는 사용자의 목적에 맞춘 생산 현장의 디자인을 빠르게 작성할 수 있도록,
사용자가 사용하기 편리한 폭넓은 기능을 다양하게 탑재하고 있습니다.
충실한 프로그래밍 기능, 로그 해석 기능을 이용하여, 지금보다 한 단계 뒤의 장치를 개발할 수 있습니다.

생산 로스를 최소화할 수 있습니다

지원 가능 모델: icon_lt4000_01.gif
* GP-4*01TW, GP-4401WW, GP4000M 시리즈, GP4100 시리즈 제외

경보발생 알람메시지 화면을 터치하는 것만으로 에러발생 시의 관련 데이터를 시기별로 확인할 수 있어, 현장에서 신속하게 원인규명과 복구가 가능합니다.

샘플링 데이터 - 생산시의 다양한 데이터를 수집

지원 가능 모델: icon_lt4000_01.gif
* GP-4*01TW, GP-4401WW, GP4000M 시리즈, GP4100 시리즈 제외

온도나 전압 등 임의의 어드레스값을 GP에 저장합니다. 샘플링 표시기로 데이터를 실시간으로 확인할 수 있습니다.

히스토리컬 트렌드 그래프 - 데이터를 보기 쉬운 그래프로 표시

지원 가능 모델: icon_lt4000_01.gif
* GP-4*01TW, GP-4401WW, GP4000M 시리즈, GP4100 시리즈 제외
수집한 데이터의 경과를 알기 쉽게 그래프로 표시합니다 과거 검색도 가능합니다.

조작로그 - 오퍼레이터의 조작내용을 기록

지원 가능 모델: icon_lt4000_01.gif
* GP-4*01TW, GP-4401WW, GP4000M 시리즈, GP4100 시리즈 제외
"누가", "언제", "어떻게" 조작 하였는지를 로그로 저장합니다. 오퍼레이터의 조작 미스 경향도 분석 가능합니다.

확장레시피 기능을 이용한 순조로운 라인별 설정 변경

지원 가능 모델: icon_lt4000_01.gif
* GP4100시리즈 제외

종래의 레시피데이터는 전부 연속적인 어드레스에 저장해야했지만, 새로운 레시피 기능은 임의의 어드레스에 저장할 수있고, 또한 여러 데이터 형식도 하나의 레시피로서 제어 기기에 쓰기를 할 수 있습니다.
*비연속적인 어드레스의 데이터, 혹은 상이한 형식의 데이터들도 한 번의 작업으로 처리가 가능합니다.
(* GP-4*01TW 와 GP-4401WW 는 분류/검색 기능이 지원되지 않습니다)

알람 이력을 배너로 표시

지원 가능 모델: icon_lt4000_01.gif

긴 알람 메세지는 자동적으로 스크롤 메세지로 변환되어 표시되므로, 모든 알람 메세지의 상세한 확인이 가능합니다.

샘플링 데이터를 CSV 형식으로 전송

샘플링 기능을 통해 얻어진 샘플링 데이터를 CSV 형식으로 저장하여 USB로 전송이 가능합니다. 전송한 데이터를 일일/월별 보고서의 빠른 작성에 이용할 수 있습니다.

순차적 트렌드 그래프로 문제를 간단하게 분석

지원 가능 모델:icon_lt4000_02.gif
*  XY 산포 그래프는 GP4100시리즈 에서만 지원
GP-Pro EX 는 에러 로그를 그래프 형식으로 표시하여, 문제 원인 분석을 쉽게 할 수 있습니다.
화면 확대/축소나, 상한/하한 보조선, XY 산포 그래프 등 다양한 기능을 지원합니다..


작동 로그 데이터 관리

GP-Pro EX는 각 부분별로 각각의 오퍼레이터 별 작동 로그를 기록합니다. 필요한 섹션을 데이터로 변환하여 간편히 관리할 수 있습니다.
*변화를 추적하기 위하여, 작업자 이력에 더 많은 로그 정보를 저장할 수 있습니다.

각 사용자별로 상세한 보안 설정 구성

GP-Pro EX는 각 파트의 ID별로 다른 패스워드와 보안레벨을 설정함으로써 상세한 권한설정 구성을 할 수 있습니다.

HMI 동작 중에도 보안 설정 변경 가능

지원 가능 모델:
* GP4100 시리즈 제외


패스워드 설정, 지문 등록, 그 외 보안 관련 설정 들을 현재 가동 중인 기계에 대해서도 디스플레이를 통해 변경할 수 있습니다.

원격 모니터링

주 조작반의 위치까지 가지않아도 원격으로 상태를 확인할 수 있습니다.

Pro-Server EX - 실시간으로 현장의 생산 정보 파악

Ethernet을 통하여 PC로 장비의 조작 현황 등의 정보를 확인할 수 있습니다.
사무실의 PC에서 GP로 레시피, 작업 지시서 등의을 다운로드 할 수 있습니다.
*라이센스의 별도 구매가 필요합니다.

"GP-Viewer EX" - 사무실의 PC에서 원격지의 GP를 보고 동작할 수 있습니다.

이더넷을 통해 떨어진 곳의 PC에서 현장의 GP화면을 보며 현장 상황의 모니터링이 가능합니다.
* 별도 라이센스의 구매가 필요합니다.

"Camera-Viewer EX" - 원격 카메라로 실시간 영상을 볼 수 있습니다.

Camera-Viewer EX로 사무실의 PC에서 GP에 연결된 원격 카메라의 실시간 영상을 보고 기록하여 재생할 수 있습니다.
*실시간 체크시 1초 정도의 시간 지연이 있을 수 있습니다.
*비디오 인풋지 장착된 멀티미디어 모델에서 지원됩니다.
*별도의 라이센스의 구매가 필요합니다.

웹 서버 - 브라우저를 통한 모니터링

브라우저를 통한 모니터링으로, 현장의 GP에 대한 디바이스, 알람 정보를 확인할 수 있습니다.
*이더넷 I/F 모델에 한함

"RPA (Remote PC Access)" GP에서 원격지의 PC를 작동

현장의 GP에서 떨어진 곳의 PC를 보며 작업할 수 있습니다. GP 화면에서 PC의 화면을 표시할 수 있습니다.
* 별도의 라이센스 구매가 필요합니다.

간단한 화면 작성

과거자산을 간편 활용

GP탄생시의 모델10시리즈을 시작으로, 모든 GP시리즈의 화면이 활용가능합니다.
GP-PRO/PBⅢ for Windows이후의 데이터라면 「프로젝트 컨버터」에서 일괄변환!

프로젝트 변환기로 프로젝트 전체를 변환합니다

GP-Pro EX는 오리지날 모델인 10시리즈에서부터 시작하여 모든 GP 시리즈 모델에서 만들어진 스크린 데이터를 지원합니다. GP-Pro EX의 프로젝트 변환기가 Windows나 그 이후 버전용 GP-PRO/PBIII에서 만들어진 데이터도 직접 변환하기 때문에, 최신 모델로 업그레이드 할 때도 간편합니다.

해상도 변환기로 디스플레이 사이즈를 쉽게 변환합니다

지원 가능 모델:icon_lt4000_02.gif

GP-Pro EX의 해상도 변환기는 프로젝트 파일을 자동으로 다른 해상도로 변환합니다.
디스플레이 사이즈 변경과 관련된 공수를 크게 절감할 수 있습니다.

파트 일괄 변환기는 화면의 모든 모양을 한번에 변환합니다

지원 가능 모델:icon_lt4000_02.gif

GP-Pro EX 는 다른 모양의 파트를 일괄 변환 할 수 있어서, 이전에 작성된 프로젝트 파일의 이미지를 간편히 갱신할 수 있습니다.

선택한 파트의 어드레스를 일괄 변환하여, 유사한 화면 계속 만들 필요가 없습니다

지원 가능 모델:icon_lt4000_02.gif


GP-Pro EX로 선택된 파트의 어드레스를 묶음 변환하여 유사한 화면을 빠르게 만들 수 있습니다.

기존의 파트와 사용자가 만든 그래픽을 이용하여 파트와 화면을 공유합니다

지원 가능 모델:icon_lt4000_02.gif

사용자가 만든 파트와 그래픽은 패키지로 등록할 수 있어서, 패키지를 서버에 저장하여 다른 사용자와 공유할 수 있습니다.

유사한 프로젝트 파일들에 대한 비교,분석

지원 가능 모델 :

프로젝트 비교 Tool을 이용하여 두개의 화면 프로젝트 파일에 대한 상세 내용의 비교/분석이 가능합니다.  각 파트별 속성, 알람 메세지, 설정항목 등 차이점을 보기 쉽게 표시합니다..

화면 프로젝트 파일의 멀티 확인 가능

지원 가능 모델:


테스팅 엔지니어, 공장 설비 기술자, 보전 엔지니어 등 사용자의 위치별로 책임 및 다루는 정보에 차이가 있습니다. GP-PRO EX는 가장 최근에 수정된 화면 프로젝트 파일과 함께 이전 버전을 함께 저장하기 때문에 각자의 필요에 맞는 화면을 이용하는 것이 가능합니다.

화면 데이터를 업데이트 하는 동안에도 SRAM에 데이터가 저장

지원 가능 모델:

사용자는 화면 데이터의 업데이트 중 저장된 백업 데이터에 대한 설정 및 삭제 중 선택이 가능합니다.

바로 사용할 수 있는 샘플 파트의 다운로드

준비되어 있는 다양한 샘플 파트를 다운로드 할 수 있습니다. 샘플 파트는 다운로드 후에 바로 사용하실 수 잇으며, 작화에 드는 시간을 크게 단축할 수 있습니다.

간접 디바이스 셋팅 – 다양한 디바이스와 하나의 스크린으로 통신할 수 있습니다

지원 가능 모델:icon_lt4000_02.gif
*  GP3300 시리즈 Rev. 3 및 이하 버젼 제외
단 하나의 스크린으로 다양한 장치와 통신할 수 있기 때문에 작화 시간의 단축이 가능합니다.

원하는 시작 화면을 만들 수 있습니다

회사명, 제품 로고 등 등록된 이미지를 HMI 기동 시 표시되게끔 설정이 가능합니다.
*SP5000 시리즈 오픈박스 제외

미터

생산 장비의 측정치와 온도를 직관적으로 표시합니다.

스위치/램프

실제 스위치와 램프처럼 시각적인 표현, 표시가 가능합니다. 화면의 가치를 높일 수 있습니다.
EX_switches

애니메이션 기능으로 파트에 움직임을 더해 더욱 실제적으로 만들 수 있습니다

GP-Pro EX는 그래픽을 그려서 이동, 회전, 색변경을 하는 애니메이셔 기능을 가지고 있습니다. 움직임과 변화를 표현하는 더욱 풍부한 화면을 빠르게 만들 수 있습니다.

숫자 데이터를 비트맵 폰트로 아름답게 표시합니다

GP-Pro EX는 아름답고 알아 보기 쉬운 폰트를 다양하게 지원하고 있습니다.

윈도우즈 폰트로 디자인 영억을 확장할 수 있는 이미지 폰트

지원 가능 모델:icon_lt4000_02.gif
GP-Pro EX는 윈도우즈 폰트를 이용하여 스타일리쉬한 화면을 만들 수 있습니다. 다중 언어가 지원되며 데이터 디스플레이, 텍스트 테이블, 알람, 기타 다양한 기능에 적용이 가능합니다.

화면 부품의 감춤 기능으로 개발 시간을 줄입니다

지원 가능 모델:icon_lt4000_02.gif
* GP3300 시리즈 Rev.3 및 이하 버전 제외

디바이스, 작업자 별로 확인할 수 있는 화면 부품을 조절할 수 있습니다. 개발 시간의 절약 및 프로젝트 파일의 사이즈를 줄일 수 있으며, 일일히 화면을 만들 필요가 없기 때문에 그에 따른 인력의 낭비도 줄어듭니다.

서로 다른 디바이스에대해 적절한 형식으로 샘플링

지원 가능 모델:
*  GP4100 시리즈 제외

텍스트, 비트 그리고 디바이스에서만 설정이 가능한 변수를 서로 혼재시킬 수 있습니다. 연결되어 있는 디바이스 + 인터널 어드레스역시 설정이 가능합니다.

지멘스 PLC 태그를 활용한 효율 향상

지멘스 PLC의 STEP7 프로젝트 파일의 태그 정보가 GP-Pro EX로 전송 가능하기 때문에, 화면 작성을 위한 인력 투입이 감소됩니다.

태그 불러오기
S7-200 시리즈 S7-300/400 시리즈 S7-1200 시리즈
불가능 가능 불가능

불러오기 가능한 데이터 타입에 대한 자세한 내용은 아래의 매뉴얼에서 확인할 수 있습니다.

직관적이고 이해하기 쉬운 아이콘 디자인

지원 가능 모델:

GP-Pro EX의 아이콘 디자인은 보고 이해하기가 간단합니다. 사용자는 수많은 아이콘 중 원하는 아이콘을 금방 찾을 수 있으며, 업무의 효율도 올릴 수 있습니다.

원하는 파트를 바로 찾을 수 있는 파트툴박스

지원 가능 모델:

GP-Pro EX의 파트 툴박스는 원하는 파트를 재빨리 찾을 수 있게 도와줍니다. 어떤 순간에도 사용하고 있는 파트를 어떤 순간에도 인식할 수 있어 작화를 더 효율적으로 할 수 있습니다.

자주 사용하는 화면으로 바로 액세스 가능한 헤더와 풋터

Supported models: icon_lt4000_02.gif

GP-Pro EX는 자주 사용하는 화면 요소를 화면의 상단 또는 하단에 등록하여 프로젝트 안에서 불러 올 수 있습니다.

텍스트 검색/대체 기능

지원 가능 모델:

화면 프로젝트 상에서 텍스트 데이터를 검색하거나 대체하는 기능이 추가되었습니다.

다언어 설정을 통한 알람 메세지 입력

지원 가능 모델:

텍스트 테이블에 다언어 텍스트를 등록할 수 있기 때문에 알람 메세지의 설정이 보다 간단해집니다.

알람, 샘플링 이력의 검색/분류

오름차순/내림차순의 분류 및 =, >, < 등의 기호를 이용, 조건에 맞는 알람 이력, 샘플링 화면을 검색할 수 있습니다.

세계 어느곳에서나 사용할 수 있도록 다언어 문자 테이블을 지원

GP-Pro EX는 언어 설정 변경이 간단하기 때문에 다언어 프로젝트의 작성이 간편합니다.

PLC 메모리 용량을 줄여주는 프로그래밍 기능

GP-Pro EX는 로직 프로그램을 지원하여, 사용자로 하여금 익숙한 래더 프로그램 포맷으로 프로그램을 만들 수 있게 합니다. 또한 복잡한 프로그래밍 언어를 제공하는 기존의 스크립트 랭귀지인 DScript도 지원합니다.
뿐만 아니라, PLC의 용량을 낮출 수 있고 높은 수준의 작화를 가능하게 합니다.

로직 프로그램 - 익숙한 래더 랭귀지의 프로그램

지원 가능 모델:icon_lt4000_02.gif
* SP5000 시리즈 오픈 박스,GP4100 시리즈, GP3300H 시리즈, GP-3302B, GP3301, GP3200 시리즈 제외

화면/로직 프로그래밍이 동일한 소프트웨어에서 편집이 가능하기 때문에, 파트와 로직 요소의 편집이 드래그 앤 드롭 조작으로 가능합니다. 컨트롤러 어드레스를 바로 사용할 수 있기 때문에 개발에 의한 인력 사용을 줄일 수 있습니다.
온라인 편집 기능으로 작동 중에 컴퓨터 상에서 프로그램의 변경이 가능합니다.
컨트롤 기능이 작동 중이더라도 동작을 멈추지 않고 프로그램을 변경할 수 있습니다. 스타트업과 유지보수의 업무 효율 향상이 가능합니다.

D-Script - 간단하고 독창적인 언어로 프로그램을 생성합니다

지원 가능 모델:icon_lt4000_02.gif

"연속 액션", "타이머 비트 변경", "조건 만족"을 포함하여 제동 조건에 대한 세팅을 구성합니다. 또한 검색 (스크립트 내에서 스트링 검색 및 교체)나 디버그 (유닛 어드레스 및 메세지 표시) 기능을 제공합니다.

GP-PRO/PBIII로 생성된 D-Script는 비수정 상태로 사용이 가능하여 교체 역시 간편합니다.
