PFXST6200WADE

4"W 터치 패널 디스플레이, 1COM, 1이더넷, USB 호스트&디바이스, 24VDC, GP-ProEX 모델

기본항목
전기적/기계적 특성
사용환경
포장 단위
계약 보증
Dimensions Drawings
Mounting and Clearance
상품의 지속 가능성

기본항목

제품 또는 구성요소 타입

Touch panel screen

제품의 범위

Pro-face ST6000

프로세서 이름

ARM Cortex-A8

소프트웨어 패키지

GP-Pro EX

전기적/기계적 특성

화면표시 사이즈

4 inch

표시 방식

Colour TFT LCD

화면표시 색상

16 million colours

화면표시 해상도

480 x 272 pixels

터치패널

Single touch analogue resistive

역광 조명 수명

50000시간 가진 white

휘도

터치 패널을 통해 레벨 16개

입력 전압 제한

19.2...28.8 V DC

Maximum cycle time

2 ms

정격 단락-지속기간 전력 주파수 내 전압

1000 V AC during 1 분

메모리 설명

User data memory 64 MB
Backup memory 320 kB

냉각의 타입

AN (air natural)

통합된 연결 타입

COM1 연속 링크 서브-D 9-핀 암 커넥터 1개 RS232C/RS422/RS485, 전송률: 2400...115200 bps
USB 2.0 type A
USB 2.0 type micro B
Ethernet 암 RJ45 10BASE-T/100BASE-TX

[문의] 정격 공급 전압

24 V DC

유입 전류

30 A

W 단위의 전력 소모

6.9 W
3.6 W when power is not supplied to external devices
2.8 W when backlight is OFF

데이터 포맷

8 비트, 패리티 없음, 1 또는 2 멈춤 짝수 또는 홀수

전기적 연결

케이블 2 mm², AWG 14, max resistance 100 옴 for functional grounding

고정 모드

스크류 2개에 의함, ~위에 설치 1.6...5 mm thick panel 일치되는 UL 61010-2-201
스크류 2개에 의함 일치되는 IEC 61131-2
스크류 2개에 의함 일치되는 IEC 61000-6-2

인클로저 자재

전면 자재

Aluminium

Cut-out dimensions

118.5 x 92.5 mm

너비

134.5 mm

높이

108.5 mm

깊이

43 mm

제품 무게

0.4 kg

사용환경

제품 인증

CE
EAC
UL/cUL listed
IC
RCM
UKCA

보호의 NEMA 정도

NEMA 4X 전면 패널 실내 사용)
NEMA 1
NEMA 13 front panel (in enclosure)

표준

IEC 61000-6-4
IEC 61000-6-2
IEC 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201
KN 11
KN 61000-6-2

Directives

2014/30/EU - electromagnetic compatibility
2014/35/EU - low voltage directive

IP 등급

IP20 일치되는 IEC 61131-2 후면 패널)
IP65f 일치되는 IEC 61131-2 전면 패널)

사용온도

0…50 °C

저장온도

-20…60 °C

상대 습도

10…90 % 비응축

보관 상대 습도

10…90 % 비응축

사용 고도

2000 m

오염 정도

이

환경적 특성

Corrosive gas free

내진동

+/- 3.5 mm 5…9 Hz) X, Y, Z directions for 10 cycles (approx. 100 min) 일치되는 IEC 61131-2
9.8 m/s² 9…150 Hz)

내충격성

147 m/s² 11 ms X, Y, Z directions for 3 times) 일치되는 IEC 61131-2

절연 저항

>= 10 MOhm

전자기 적합성

전기적 순간 과도상태/파열 면역 테스트 - test level: 2 kV (전력 포트) conforming to IEC 61000-4-4
전기적 순간 과도상태/파열 면역 테스트 - test level: 1 kV (신호 포트) conforming to IEC 61000-4-4
정전기 방전 면역 테스트 - test level: 6 kV 레벨 3 (접점 방전) conforming to IEC 61000-4-2
정전기 방전 면역 테스트 - test level: 8 kV 레벨 3 (공기 방전) conforming to IEC 61000-4-2

포장 단위

Unit Type of Package 1

PCE

Number of Units in Package 1

Package 1 Height

8.0 cm

Package 1 Width

13.5 cm

Package 1 Length

18.5 cm

Package 1 Weight

462.0 g

Unit Type of Package 2

S03

Number of Units in Package 2

Package 2 Height

30.0 cm

Package 2 Width

30.0 cm

Package 2 Length

40.0 cm

Package 2 Weight

6.044 kg

계약 보증

보증(월)

상품의 지속 가능성

슈나이더 일렉트릭은 지속적인 "더 잘 사용하고, 더 오래 사용하고, 다시 사용" 캠페인을 통해 공급망 파트너십, 더 낮은 영향 재료 및 순환성을 통해 2050년까지 넷제로(Net Zero) 상태를 달성하여 제품 수명 및 재활용성을 연장하는 것을 목표로 합니다.

환경 데이터 설명

재활용 가능성(%)

총 수명 주기 탄소 배출량

294 kg CO2 eq.

제조 단계의 탄소 발자국 [A1~A3]

37 kg CO2 eq.

유통 단계의 탄소 발자국 [A4]

0.7 kg CO2 eq.

설치 단계의 탄소 발자국 [A5]

0.1 kg CO2 eq.

사용 단계의 탄소 발자국 [B2, B3, B4, B6]

255 kg CO2 eq.

수은 없음

예

Sustainable packaging

아니요

폐기 단계의 탄소 발자국 [C1~C4]

0.7 kg CO2 eq.

환경 공시

제품 환경 프로필

총 수명 주기 탄소 배출량

294

F-가스 사용 성능

Only air and vacuum used for insulation / breaking, no F-gas including SF6

재활용 마분지가 포함된 포장

예

플라스틱 미포함 포장

아니요

SCIP 번호

20694bec-44d9-42c3-8fdd-3861ce15e3ab

REACh 규정

https://download.se.com/files?p_Doc_Ref=PFXST6200WADE_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

EU RoHS 지침

https://download.se.com/files?p_Doc_Ref=PFXST6200WADE_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

할로겐 프리 상태

제품은 기준치를 초과하는 할로겐을 포함합니다

PVC 없음

아니요

실리콘 없음

아니요

순환성 프로필

수명 종료 정보

탈착식 배터리

사용자 교체 가능

회수

WEEE 라벨

이 제품은 EU 시장에서 특정 폐기물 수집 절차에 따라 폐기되어야 하며, 휴지통에 버려서는 안됩니다.

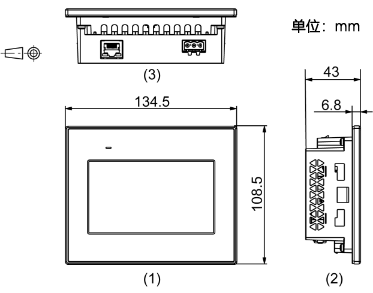

Dimensions Drawings
