PFXSP5660TPD

제품 기본 정보
제품 카테고리
HMI
시리즈
SP5000 시리즈
화면 사이즈
12"
모델
PFXSP5660TPD
글로벌 코드
PFXSP5660TPD
제품 특징
12" DC Wireless LAN Auto Scaling Brightness Sensor (Premium Display)
수리 가능 여부
○ (수리 대응 가능)
디스플레이 표시 사양
디스플레이 타입
TFT Color LCD
표시 사이즈
12.1"
화면 해상도
1,024 x 768 pixels (XGA)
오토 스케일
Equipped
유효 표시 사이즈
W245.76 x H184.32 mm [W9.68 x H7.26 in.]
표시 색상
16 million colors
백라이트
White LED (Not user replaceable. When replacement is required, contact your local distributor.)
백라이트 수명
50,000 hrs. or more (each in continuous operation at 25 °C [77 °F] before backlight brightness decreases to 50%)
조도 조정
0 to 100 (Adjusted with touch panel or software)
조도 센서
Equipped
터치 패널 방식
Resistive Film (analog, multi-touch)
터치 패널 해상도
1,024 x 1,024
터치 패널 수명
1,000,000 times or more
전기 사양
정격 전압
12 to 24 Vdc
허용 전압 범위
10.8 to 28.8 Vdc
순간 정전 허용 시간 범위
12 Vdc: 1.25 ms or less
24 Vdc: 5 ms or less
소비전력
Max. 23 W
When power is not supplied to external devices: 20 W or less
Backlight adjusted (20%): 13 W or less
Backlight OFF (Stand-by mode): 8 W or less*1
돌입 전류
30 A or less
내소음성
Noise Voltage : 1,000 Vp-p
Pulse Duration : 1 µs
Rise Time : 1 ns
(via noise simulator)
절연내력
1,000 Vac, 20 mA for 1 minute (between power terminal and FG terminals)
절연저항
500 Vdc, 10 MΩ or more (between power terminal and FG terminals)

1디스플레이 모듈의 소비 전력

환경 사양
해외 안전 규격
사용 환경 온도
0 to 60 °C [32 to 140 °F]
보관 온도
-20 to +60 °C [-4 to 140 °F]
사용 환경 습도
10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)
보관 습도
10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)
먼지
0.1 mg/m3 (10-7 oz/ft3) or less (non-conductive levels)
오염도
For use in Pollution Degree 2 environment
부식성 가스
Free of corrosive gases
대기압 (사용 고도)
800 to 1,114 hPa (2,000 m [6,561 ft.] above sea level or less)
내진동
IEC/EN 61131-2 compliant
5 to 9 Hz single amplitude 3.5 mm [0.14 in.]
9 to 150 Hz fixed acceleration: 9.8 m/s2
X, Y, Z directions for 10 cycles (approx. 100 min.)
내충격성
IEC/EN 61131-2 compliant 147 m/s2, X, Y, Z directions for 3 times
내정전기방전
Contact Discharge Method: 6 kV
Air Discharge Method: 8 kV
(IEC/EN61000-4-2 Level 3)
인터페이스 사양
USB (Type A)
Conforms to USB 2.0 (Type A) x 1
Power supply voltage: 5 Vdc ±5 %
Output Current: 500 mA
Communication distance: 5 m [16.4 ft.]*2
USB (mini-B)
Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft]

2각 기종의 USB 디바이스에 대하여 한 대씩만 접속이 가능합니다. 동일 기종을 여러대 접속시킬 경우, 최초에 접속된 USB 디바이스만 작동하게 됩니다.

무선 LAN 사양
규격
IEEE802.11b/IEEE802.11g/IEEE802.11n*3
주파수 대역폭
2.4 GHz
채널 대역폭
20 MHz
통신 채널
Access Point mode: 1 to 11 ch Client mode: North America US: 1 to 11 ch Japan JP: 1 to 13 ch Europe EU: 1 to 13 ch Korea KR: 1 to 13 ch China CN: 1 to 13 ch Taiwan TW: 1 to 11 ch*4
통신 속도
IEEE802.11b: max 11 Mbps
IEEE802.11g: max 54 Mbps
IEEE802.11n: max 72.2 Mbps
통신 거리
The maximum 30 meters. (Distant varies depending on application software or use environment.)
동작 모드
Client mode / Access Point mode
통신 모드
Infrastructure
네트워크 인증 방식
Open, WPA-Personal, WPA2-Personal
데이터 암호화 방식
WEP (128 bit) (Open) AUTO/TKIP (WPA-Personal) AES (WPA2-Personal)*5
클라이언트 최대 접속 대수
10
접속 가능 거리, 범위
Only the display side is connectable. The enabled connectivity angle and distance depend on your operating environment, applications to be used, and a communication target device. Be sure to conduct operation check including directionality in your operating environment before use.

3무선 LAN은 오픈 박스 모듈과 조합하여 사용하여 주시기 바랍니다.
기기의 조작 이외의 용도에 대해서만 무선 통신을 사용하여 주시기 바랍니다. 무선 통신 시스템의 설계에는, 통신 간섭을 충분히 고려하실 필요가 있습니다.

4액세스 포인트 모드에서는, IEEE802.11d에 대응하지 않습니다.
클라이언트 모드에서는, 주위의 액세스 포인트가 IEEE802.11d에 대응하지 않는 경우, 1~11 채널로 제한됩니다.

5액세스 포인트 모드에서는 WEP에 대응하지 않습니다.

설치 사양
접지
Functional grounding: Grounding resistance of 100 Ω, 2 mm2 (AWG 14) or thicker wire, or your country’s applicable standard (same for FG and SG terminals).
냉각 방법
Natural air circulation
보호 구조
When using a factory-installed front USB cover: IP65F, IP67F, Type 1
When using a front USB cover as an option: IP66F, IP67F, Type 1, Type 4X (indoor use only)/13
NOTE: The option is a front USB cover with screw manufactured by Pro-face (Model Number PFXZCDCVUS1).*6
외관 사이즈
W315 x H241 x D67 mm [W12.4 x H9.49 x D2.64 in.]
패널컷 사이즈
W301.5 x H227.5 mm [W11.87 x H8.96 in.]
Panel thickness area: 1.6 to 5 mm [0.06 to 0.2 in.]*7
질량
3.2 kg [7.1 lb] or less*8

6본 제품을 패널에 설치했을 경우, 전면부에 대한 보호 구조입니다. 지정된 시험 조건에서 적합성을 확인하고 있습니다만, 어떠한 환경에서도 규격이 만족되는 것은 아닙니다. 특히 시험에 규정되어 있는 기름일지라도, 오랜 기간동안 분무되는 환경에 제품이 노출되었을 경우, 혹은 극단적으로 점도가 낮은 절삭유에 노출되었을 경우 등에는, 전면부의 시트가 벗겨짐에 따라 기름의 유입이 발생될 가능성이 있습니다. 이러한 경우에는 별도 대책이 필요하게 됩니다.
또한, 규정 외의 기름에 대해서도 동일하게, 유입 혹은 플라스틱의 변형과 같은 이상이 발생할 수 있습니다. 본 제품을 사용하기 전, 미리 사용 환경을 확인하여 주시기 바랍니다.
또한, 장시간 사용한 방적 가스켓 (고무 패킹) 혹은 한번 패널 조립 시 사용한 방적 가스켓 (패킹)은 상처가 나거나, 오염되어 충분한 보호 효과를 내지 못할 수 있습니다. 안정된 보호 효과를 위해, 방적 가스켓을 정기적으로 교체하여 주시기 바랍니다.

7사이즈 공차는 +1/-0mm, 각도 R은 R3이하입니다.
패널 두께 범위에 맞추더라도, 패널의 재질, 크기에 의하여 본 제품 혹은 접속 기기의 설치 위치에 따라서 패널이 뒤집힐 가능성이 있습니다. 패널의 낙하를 방지하기 위해, 보강판을 덧대는 것이 좋습니다.

8디스플레이 모듈의 경우

외관도
외관 사이즈

Display module and box module combination


패널컷 사이즈


A B C
301.5 (+1/-0) mm
[11.87 (+0.04/-0)] in.
227.5 (+1/-0) mm
[8.96 (+0.04/-0)] in.
1.6 to 5 mm
[0.06 to 0.2] in.

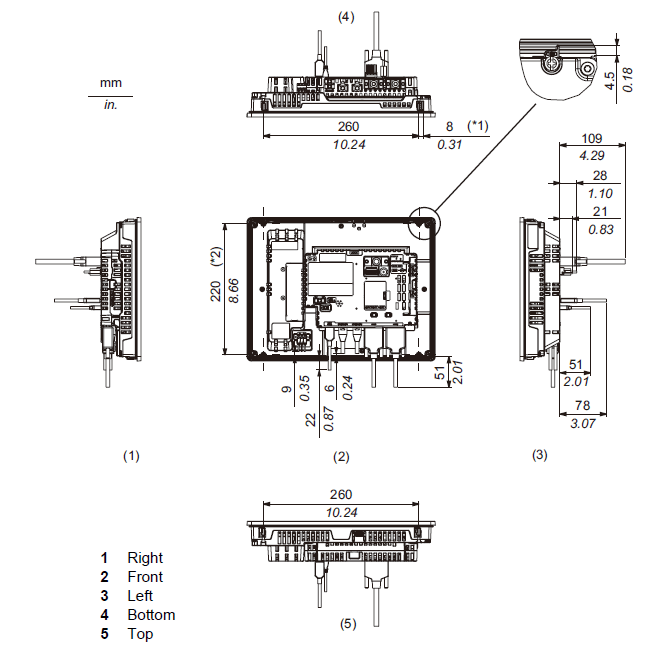

케이블 장착시 외관도


(Image of Open Box)

*1Rotation area of the fastener

*2Pitch of center of installation fastener screws
