GP77R/77 시리즈 사양

성능 사양
일반 사양
외형 치수도

5.7형 GP377-xx41-24V(2008년 12월 19일에 판매 종료됨)

성능 사양

모델			GP377-SC41-24V →추천 대체 기종	GP377-LG41-24V →추천 대체 기종
표 시 기 능 디 스 플 레 이	화면 크기		5.7형
	표시 디바이스		STN 컬러 LCD	흑백 LCD
	표시색, 계조		64색, 3속 깜박임	흑백
	백라이트		냉음극관 (평균 수명: 연속 점등 시 30,000시간 이상)
	표시 도트 수		320×240도트
	유효 표시 치수(mm)		115.2W×86.4H
	특성		블링크(깜박임), 리버스(반전)
	휘도 조정		터치 패널에서 4단계 휘도 조정 가능
	콘트라스트 조정		터치 패널에서 8단계 콘트라스트 조정 가능
	표시 문자 종류		일본어: 6,962종(비한자 607종을 포함한 JIS 제1수준 및 제2수준) (ANK: 158종 한국어, 대만어, 중국어 지원)
	표 시 문 자 수	1⁄4각 영문 숫자 (8×8도트)	40자×30행
		반각 영문 숫자 (8×16도트)	40자×15행
		한자 (16×16도트)	20자×15행
		한자 (32×32도트)	10자×7행
	표 시 문 자 구 성	문자 크기*1	8×8도트, 8×16도트, 16×16도트, 32×32도트
	표 시 문 자 구 성	문자 확대율	1, 2, 4, 8배 1⁄2*2, 1, 2, 4, 8배
화 면 기 억	내부 기억		FLASH EPROM 1M바이트
화 면 기 억	백업 메모리		SRAM 96K바이트 백업 메모리에는 리튬 전지 사용*3
터치 패널			키 수 16×12/1 화면, 1포인트 누르기, 2포인트 누르기 선택 가능
외 부 인 터 페 이 스	시리얼		조보 동기식 RS-232C⁄RS-422, 데이터 길이 8⁄7비트, 스톱 비트 2⁄1비트, 패리티 없음⁄홀수⁄짝수 전송 속도 2400bps~115.2Kbps, 187.5kbps*4
외 부 인 터 페 이 스	툴 커넥터		조보 동기식 TTL 레벨 무수순 커맨드 인터페이스 (작화 환경에서) 화면 작성 소프트웨어를 통해 데이터 전송 시 전송 케이블 연결 2포트 기능 사용 시 전송 케이블 연결 (운전 시) 바코드 리더 등의 인터페이스로서 각 기기 연결

선택 언어 및 확대율에 따라 표시되는 글꼴이 다릅니다.
일본어, 중국어, 한국어, 대만어와 같은 2바이트 문자(한자 등)만 지원합니다.
리튬 전지의 수명은 전지 주위의 온도가 40℃ 이하일 때 10년 이상, 50℃ 이하일 때 4.1년 이상, 60℃ 이하일 때 1.5년입니다.
백업 기간은 초기 상태(완충)의 경우 약 60일, 전지의 수명이 다한 경우 약 6일입니다.
SIEMENS SIMATIC S7-200/300/400 시리즈(MPI 포트 직접 연결)만 해당합니다. 기종 지원 등에 관한 자세한 내용은 문의를 통해 확인하십시오.

일반 사양

모델		GP377-SC41-24V →추천 대체 기종
전 기 적 사 양	정격 전압	DC24V
	전압 허용 범위	DC20.4V~27.6V
	소비 전력	20W 이하(TYP 13W)
	허용 순시 정전 시간	2ms 이하
	내전압	AC1000V 10mA 1분간(충전부 단자와 FG 단자 간)
	절연 저항	DC500V 20MΩ이상 (충전부 단자와 FG 단자 간)
환 경 사 양	사용 주위 온도*5	0~50℃
	보존 주위 온도	-20~60℃
	사용 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	보존 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	내진동	10~25Hz(X, Y, Z 방향 각 30분 19.6m/s²)
	내노이즈	노이즈 전압: 1000Vp-p 펄스 폭: 1μs 상승 시간: 1ns (노이즈 시뮬레이터 기준)
	내정전기 방전	접촉 방전법 6kV(IEC61000-4-2 레벨 3)
	부식성 가스	부식성 가스가 없을 것
	접지	D종 접지
	보호 구조	JEM1030 IP65f 상당, NEMA#250 타입 4X⁄12*6
외 관 사 양	외형 치수(mm)	171W×138H×57D
	질량	약 0.90kg(본체만 해당)
	냉각	자연 냉각

사용 주위 온도는 조절판 내 온도와 표시부 측 온도를 말합니다. 사용 주위 온도가 40℃ 이상인 환경에서 장시간 사용하면 콘트라스트 저하 등 표시 품질이 저하될 수 있습니다.
해당 시험 조건에서 적합성이 확인되었으나 모든 환경에서 사용이 보장되는 것은 아닙니다.

5.7형 GP377R-TC*1-24V(2003년 12월 25일에 판매 종료됨)

성능 사양

모델			GP377R-TC11-24V/GP377R-TC41-24V →추천 대체 기종
표 시 기 능 디 스 플 레 이	화면 크기		5.7형
	표시 디바이스		TFT 컬러 LCD
	표시색		64색
	백라이트		냉음극관 (평균 수명: 연속 점등 시 50,000시간 이상)
	표시 도트 수		320×240도트
	유효 표시 치수(mm)		115.2W×86.4H
	특성		블링크(깜박임), 리버스(반전)
	휘도 조정		터치 패널에서 4단계 휘도 조정 가능
	콘트라스트 조정		-
	표시 문자 종류		ANK: 158종류 한자 6,962종(비한자 607종 포함, JIS 제1수준 및 제2수준)
	표 시 문 자 수	1⁄4각 영문 숫자 (8×8도트)	40자×30행
		반각 영문 숫자 (8×16도트)	40자×15행
		한자 (16×16도트)	20자×15행
		한자 (32×32도트)	10자×7행
	표 시 문 자 구 성	표시 크기*1	8×8도트, 8×16도트, 16×16도트, 32×32도트
	표 시 문 자 구 성	문자 확대율	1, 2, 4, 8배 1, 2, 4, 8배
화면 기억			FLASH EPROM 2M바이트
백업 메모리			SRAM 96K바이트 백업 메모리에는 리튬 전지 사용*2
터치 패널			키 수 16×12/1 화면, 1포인트 누르기, 2포인트 누르기 선택 가능
외 부 인 터 페 이 스	시리얼		조보 동기식 RS-232C⁄RS-422, 데이터 길이 8⁄7비트, 스톱 비트 2⁄1비트, 패리티 없음⁄홀수⁄짝수 전송 속도 2400bps~115.2Kbps
외 부 인 터 페 이 스	툴 커넥터		조보 동기식 TTL 레벨 무수순 커맨드 인터페이스 (작화 환경에서) 화면 작성 소프트웨어를 통해 데이터 전송 시 전송 케이블 연결 2포트 기능 사용 시 전송 케이블 연결 (운전 시) 바코드 리더 등의 인터페이스로서 각 기기 연결

선택 언어 및 확대율에 따라 표시되는 글꼴이 다릅니다.
리튬 전지의 수명은 전지 주위의 온도가 40℃ 이하일 때 10년 이상, 50℃ 이하일 때 4.1년 이상, 60℃ 이하일 때 1.5년입니다.
백업 기간은 초기 상태(완충)의 경우 약 60일, 전지의 수명이 다한 경우 약 6일입니다.

일반 사양

모델		GP377R-TC11-24V/GP377R-TC41-24V →추천 대체 기종
전 기 적 사 양	정격 전압	DC24V
	전압 허용 범위	DC20.4V~27.6V
	소비 전력	20W 이하(TYP 13W)
	허용 순시 정전 시간	2ms 이하
	내전압	AC1000V 10mA 1분간(충전부 단자와 FG 단자 간)
	절연 저항	DC500V 10MΩ이상 (충전부 단자와 FG 단자 간)
환 경 사 양	사용 주위 온도*3	0~40℃
	보존 주위 온도	-10~60℃
	사용 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	보존 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	내진동	10~25Hz(X, Y, Z 방향 각 30분 19.6m/s²)
	내노이즈	노이즈 전압: 1000Vp-p 펄스 폭: 1μs 상승 시간: 1ns (노이즈 시뮬레이터 기준)
	내정전기 방전	GP377R-TC11-24V: 4kV GP377R-TC41-24V: 6kV
	부식성 가스	부식성 가스가 없을 것
	접지	D종 접지
	보호 구조	JEM1030 IP65f 상당, NEMA#250 타입 4X⁄12*4
외 관 사 양	외형 치수(mm)	171W×138H×57D
	질량	0.95kg(본체만 해당)
	냉각	자연 냉각

사용 주위 온도는 조절판 내 온도와 표시부 측 온도를 말합니다. 사용 주위 온도가 40℃ 이상인 환경에서 장시간 사용하면 콘트라스트 저하 등 표시 품질이 저하될 수 있습니다.
해당 시험 조건에서 적합성이 확인되었으나 모든 환경에서 사용이 보장되는 것은 아닙니다.

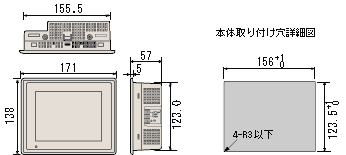

외형 치수도

성능 사양
일반 사양
외형 치수도

8.9형 GP477R-EG**(2009년 6월 30일에 판매 종료됨)

성능 사양

모델			GP477R-EG11/GP477R-EG41-24VP →추천 대체 기종
표 시 기 능 디 스 플 레 이	화면 크기		8.9형
	표시 디바이스		고휘도 EL 디스플레이
	표시색		황등색
	백라이트		-
	표시 도트 수		640×400도트
	유효 표시 치수(mm)		192.0W×120.0H
	특성		블링크(깜박임), 리버스(반전)
	휘도 조정		터치 패널에서 2단계 휘도 조정 가능
	표시 문자 종류		일본어: 6,962종(비한자 607종을 포함한 JIS 제1수준 및 제2수준) (ANK: 158종 한국어, 대만어, 중국어 지원)
	표 시 문 자 수	1⁄4각 영문 숫자 (8×8도트)	80자×50행
		반각 영문 숫자 (8×16도트)	80자×25행
		한자 (16×16도트)	40자×25행
		한자 (32×32도트)	20자×15행
	표 시 문 자 구 성	문자 크기*1	8×8도트, 8×16도트, 16×16도트, 32×32도트
	표 시 문 자 구 성	문자 확대율	1, 2, 4, 8배 1⁄2*2, 1, 2, 4, 8배
화 면 기 억	내부 기억		FLASH EPROM 2M바이트
화 면 기 억	백업 메모리		SRAM 96K바이트 백업 메모리에는 리튬 전지 사용*3
터치 패널			키 수 32×20/1 화면, 1포인트 누르기, 2포인트 누르기 선택 가능
외 부 인 터 페 이 스	시리얼 인터페이스		조보 동기식 RS-232C⁄RS-422, 데이터 길이 8⁄7비트, 스톱 비트 2⁄1비트, 패리티 없음⁄홀수⁄짝수 전송 속도 2400bps~115.2Kbps
	보조 입출력 인터페이스		터치 스위치 출력(인칭용) DC24V 8포인트 시스템 알람 출력 DC24V 1포인트 버저 출력 DC24V 1포인트 실행(RUN) 출력 DC24V 1포인트 원격 리셋 입력 DC24V 1포인트
	프린터 인터페이스		Sentronix 호환 (NEC PC-PR201⁄PL 커맨드 호환기 EPSON ESC⁄P24-J84(C) 커맨드 호환기 HP Laser Jet PCL4 커맨드 호환기 사용 가능)*4
	툴 커넥터		조보 동기식 TTL 레벨 무수순 커맨드 인터페이스 (작화 환경에서) 화면 작성 소프트웨어를 통해 데이터 전송 시 전송 케이블 연결 2포트 기능 사용 시 전송 케이블 연결 (운전 시) 바코드 리더 등의 인터페이스로서 각 기기 연결

선택 언어 및 확대율에 따라 표시되는 글꼴이 다릅니다.
일본어, 중국어, 한국어, 대만어와 같은 2바이트 문자(한자 등)만 지원합니다.
리튬 전지의 수명은 전지 주위의 온도가 40℃ 이하일 때 10년 이상, 50℃ 이하일 때 4.1년 이상, 60℃ 이하일 때 1.5년입니다.
백업 기간은 초기 상태(완충)의 경우 약 60일, 전지의 수명이 다한 경우 약 6일입니다.
Windows 전용 프린터는 사용할 수 없습니다. Windows 및 DOS 겸용 드라이버가 있는 제품은 사용 가능할 수도 있습니다. 자세한 내용은 프린터 제조회사 또는 판매점에 문의하십시오.

일반 사양

모델		GP477R-EG11 →추천 대체 기종
전 기 적 사 양	정격 전압	AC100V 50/60Hz
	전압 허용 범위	AC85V~132V 50/60Hz
	소비 전력	50VA 이하
	허용 순시 정전 시간	1사이클 이하(단 순시 정전 간격은 1s 이상)
	내전압	AC1500V 20mA 1분간(충전부 단자와 FG 단자 간)
	절연 저항	DC500V 10MΩ이상(충전부 단자와 FG 단자 간)
환 경 사 양	사용 주위 온도*5	0~50℃
	보존 주위 온도	-10~60℃
	사용 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	보존 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	내진동	10~25Hz(X, Y, Z 방향 각 30분 19.6m/s²)
	내노이즈 (노이즈 시뮬레이터 기준)	노이즈 전압: 1200Ｖp-p
		펄스 폭: 1μs
		상승 시간: 1ns
	내정전기 방전	접촉 방전법 6kV(IEC61000-4-2 레벨 3)
	부식성 가스	부식성 가스가 없을 것
외 관 사 양	접지	D종 접지
	보호 구조	JEM1030 IP65f 상당, NEMA#250 타입 4X⁄12*6
	외형 치수(mm)	274W×216H×56.5D(본체만 해당)
	질량	2.5kg 이하(본체만 해당)
	냉각	자연 냉각

사용 주위 온도는 조절판 내 온도와 표시부 측 온도를 말합니다.
해당 시험 조건에서 적합성이 확인되었으나 모든 환경에서 사용이 보장되는 것은 아닙니다.

모델		GP477R-EG41-24VP →추천 대체 기종
전 기 적 사 양	정격 전압	DC24V
	전압 허용 범위	DC19.2~28.8V
	소비 전력	50W 이하(TYP 20W)
	허용 순시 정전 시간	20ms 이하
	내전압	AC1000V 10mA 1분간(충전부 단자와 FG 단자 간)
	절연 저항	DC500V에서 10MΩ 이상(충전부 단자와 FG 단자 간)
환 경 사 양	사용 주위 온도*7	0~50℃
	보존 주위 온도	-10~60℃
	사용 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	보존 주위 습도	20~85％Rh(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	내진동	10~25Hz(X, Y, Z 방향 각 30분 19.6m/s²)
	내노이즈 (노이즈 시뮬레이터 기준)	노이즈 전압: 1000Ｖp-p
		펄스 폭: 1μs
		상승 시간: 1ns
	내정전기 방전	접촉 방전법 6kV(IEC61000-4-2 레벨 3)
	부식성 가스	부식성 가스가 없을 것
외 관 사 양	접지	D종 접지
	보호 구조	JEM1030 IP65f 상당, NEMA#250 타입 4X⁄12*8
	외형 치수(mm)	274W×216H×56.5D
	질량	2.5kg 이하(본체만 해당)
	냉각	자연 냉각

사용 주위 온도는 조절판 내 온도와 표시부 측 온도를 말합니다.
해당 시험 조건에서 적합성이 확인되었으나 모든 환경에서 사용이 보장되는 것은 아닙니다.

외형 치수도

성능 사양
일반 사양
외형 치수도

10.4형 GP577R-TC11/GP577R-TC41-24VP(2003년 12월 25일에 판매 종료됨)

성능 사양

모델			GP577R-TC11/GP577R-TC41-24VP →추천 대체 기종	GP577R-SC11/GP577R-SC41-24VP →추천 대체 기종
표 시 기 능 디 스 플 레 이	화면 크기		10.4형
	표시 디바이스		TFT 컬러 LCD	STN 컬러 LCD
	표시색		64색
	백라이트		냉음극관 (평균 수명: 연속 점등 시 40,000시간 이상)	냉음극관 (평균 수명: 연속 점등 시 25,000시간 이상)
	표시 도트 수		640×480도트
	유효 표시 치수(mm)		211.2W×158.4H
	특성		블링크(깜박임), 리버스(반전)
	휘도 조정		터치 패널에서 4단계 휘도 조정 가능
	콘트라스트 조정		-	터치 패널에서 8단계 콘트라스트 조정 가능
	표시 문자 종류		ANK: 158종류 한자 6,962종(비한자 607종 포함, JIS 제1 및 제2수준)
	표 시 문 자 수	1⁄4각 영문 숫자 (8×8도트)	80자×60행
		반각 영문 숫자 (8×16도트)	80자×30행
		한자 (16×16도트)	40자×30행
		한자 (32×32도트)	20자×15행
	표 시 문 자 구 성	문자 크기	8×8도트, 8×16도트, 16×16도트, 32×32도트
	표 시 문 자 구 성	문자 확대율	<가로> 1, 2, 4, 8배　<세로> 1, 2, 4, 8배
화면 기억			FLASH EPROM 2M바이트
백업 메모리			SRAM 96K바이트 백업 메모리에는 리튬 전지 사용*1
터치 패널			키 수 32×24/1 화면, 1포인트 누르기, 2포인트 누르기 선택 가능
외 부 인 터 페 이 스	시리얼		조보 동기식 RS-232C⁄RS-422, 데이터 길이 8⁄7비트, 스톱 비트 2⁄1비트, 패리티 없음⁄홀수⁄짝수 전송 속도 2400bps~115.2Kbps
	보조 입출력 (AUX)		터치 스위치 출력(인칭용) DC24V 8포인트 시스템 알람 출력 DC24V 1포인트 버저 출력 DC24V 1포인트 실행(RUN) 출력 DC24V 1포인트 원격 리셋 입력 DC24V 1포인트
	프린터		Sentronix 호환 (NEC PC-PR201⁄PL 커맨드 호환기 EPSON ESC⁄P24-J84(C) 커맨드 호환기 HP Laser Jet PCL4 커맨드 호환기 사용 가능)*2
	툴 커넥터		조보 동기식 TTL 레벨 무수순 커맨드 인터페이스 (작화 환경에서) 화면 작성 소프트웨어를 통해 데이터 전송 시 전송 케이블 연결 2포트 기능 사용 시 전송 케이블 연결 (운전 시) 바코드 리더 등의 인터페이스로서 각 기기 연결

리튬 전지의 수명은 전지 주위의 온도가 40℃ 이하일 때 10년 이상, 50℃ 이하일 때 4.1년 이상, 60℃ 이하일 때 1.5년입니다.
백업 기간은 초기 상태(완충)의 경우 약 60일, 전지의 수명이 다한 경우 약 6일입니다.
Windows 전용 프린터는 사용할 수 없습니다. Windows 및 DOS 겸용 드라이버가 있는 제품은 사용 가능할 수도 있습니다. 자세한 내용은 프린터 제조회사 또는 판매점에 문의하십시오.

일반 사양

모델		GP577R-TC11 →추천 대체 기종
전 기 적 사 양	정격 전압	AC100V 50⁄60Hz
	전압 허용 범위	AC85V~132V 50/60Hz
	소비 전력	50VA 이하
	허용 순시 정전 시간	1사이클 이하
	내전압	AC1500V 20mA 1분간(충전부 단자와 FG 단자 간)
	절연 저항	DC500V 10MΩ이상(충전부 단자와 FG 단자 간)
환 경 사 양	사용 주위 온도*3	0~40℃
	보존 주위 온도	-10~60℃
	사용 주위 습도	30~85%RH(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	보존 주위 습도	30~85%RH(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	내진동	10~25Hz(X, Y, Z 방향 각 30분 19.6m/s²)
	내노이즈 (노이즈 시뮬레이터 기준)	노이즈 전압: 1200Ｖp-p
		펄스 폭: 1μs
		상승 시간: 1ns
	내정전기 방전	6kV
	부식성 가스	부식성 가스가 없을 것
외 관 사 양	접지	D종 접지
	보호 구조	JEM1030 IP65f 상당, NEMA#250 타입 4X⁄12*4
	외형 치수(mm)	317W×243H×85D(본체만 해당)
	질량	3.5kg 이하(본체만 해당)
	냉각	자연 냉각

사용 주위 온도는 조절판 내 온도와 표시부 측 온도를 말합니다.
해당 시험 조건에서 적합성이 확인되었으나 모든 환경에서 사용이 보장되는 것은 아닙니다.

모델		GP577R-TC41-24VP →추천 대체 기종
전 기 적 사 양	정격 전압	DC24V
	전압 허용 범위	DC19.2~28.8V
	소비 전력	50W 이하(TYP 20W)
	허용 순시 정전 시간	20ms 이내
	내전압	AC1000V 10mA 1분간(충전부 단자와 FG 단자 간)
	절연 저항	DC500V에서 10MΩ이상(충전부 단자와 FG 단자 간)
환 경 사 양	사용 주위 온도*5	0~40℃
	보존 주위 온도	-10~60℃
	사용 주위 습도	30~85%RH(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	보존 주위 습도	30~85%RH(단, 습구 온도 39℃ 이하, 결로가 없을 것)
	내진동	10~25Hz(X, Y, Z 방향 각 30분 19.6m/s²)
	내노이즈 (노이즈 시뮬레이터 기준)	노이즈 전압: 1000Ｖp-p
		펄스 폭: 1μs
		상승 시간: 1ns
	내정전기 방전	6kV
	부식성 가스	부식성 가스가 없을 것
외 관 사 양	접지	D종 접지
	보호 구조	JEM1030 IP65f 상당, NEMA#250 타입 4X⁄12*6
	외형 치수(mm)	317W×243H×85D(본체만 해당)
	질량	3.5kg 이하(본체만 해당)
	냉각	자연 냉각

사용 주위 온도는 조절판 내 온도와 표시부 측 온도를 말합니다.
해당 시험 조건에서 적합성이 확인되었으나 모든 환경에서 사용이 보장되는 것은 아닙니다.
