PFXGP4311HTAD***

제품 기본 정보
제품 카테고리
HMI
시리즈
GP4000H 시리즈
화면 사이즈
5" Handy
모델
PFXGP4311HTAD***
글로벌 코드
PFXGP4311HTAD***
제품 특징
TFT Color LCD (65,536 colors) VGA
수리 가능 여부
○ (수리 대응 가능)

기능 사양

  GP-4311HT
디스플레이 타입 TFT Color LCD
화면 사이즈 5.7"
해상도 640 x 480 Pixels (VGA)
도트 피치 W0.18 x H0.18mm [W0.01 X H0.01in.]
유효 표시 영역 115.2 x 86.4mm (4.54 x 3.4in)
표시 색상 65,536 Colors (No blink) / 16,384 Colors (Blink)
백라이트 White LED (Not user replaceable. When replacement is required, contact your local distributor.)
조도 조절 16 Levels (Adjusted with touch panel)
콘트라스트 조절 Not Applicable
표시 언어 종류 Japanese: 6,962 (JIS Standards 1 & 2) (including 607 non-kanji characters), ANK: 158 (Korean fonts, Simplified Chinese and Traditional Chinese fonts are downloadable.
표시 문자 사이즈 Standard Font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 Pixel Fonts, Stroke Font: 6 to 127 Pixel Fonts
표시 문자 확대율 Standard font: Width can be expanded up to 8 times., Height can be expanded up to 8 times. *1
8 x 8 Dots 80 Char. x 60 Rows
8 x 16 Dots 80 Char. x 30 Rows
16 x 16 Dots 40 Char. x 30 Rows
32 x 32 Dots 20 Char. x 15 Rows
어플리케이션 메모리 Flash EPROM 32MB *2
데이터 백업 SRAM 320KB *2 *3
시계 정확도 ±65 sec./month (deviation at room temperature and power is OFF) *4
터치 패널 타입 Resistive Film (Analog)
터치 패널 해상도 1,024 x 1,024
터치 패널 수명 1 million times or more
인터페이스 시리얼 (COM1) Asynchronous Transmission:RS-232C/RS-422/RS-485, Data Length: 7 or 8 bits
Stop Bit: 1 or 2 bits
Parity: None, odd, or even, Data transmission speed: 2,400 to 115,200bps, 187,500bps (MPI)
Maximum Communication Distance *5:
When using RS-232C: 15m (49.2ft)
When using RS-422 at 115,200bps : 1,200m (3937ft)
이더넷 (LAN)  IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX Connector: Modular Jack (RJ-45) x 1
Maximum Communication Distance *5: 100m (328.1ft)
USB (Type-A)  Conforms to USB2.0 (TYPE-A) x 1, Power Supply Voltage: DC 5 V ±5 %, Output Current: 500mA or less, Communication Distance: 5m [16.4ft.] or less
USB (Type mini-B)  Conforms to USB2.0 (mini-B) x 1, Communication Distance: 5m [16.4ft.] or less
CF 카드 -
SD 카드 SD Card Slot x 1
기능 스위치 12 Switches (Right: 6 Switches, Left: 6 Switches) (DOUT: 2 Open Collector Output [F1, F2], Operation Switch: 1 Open Collector Output [O.P])
긴급 스위치 출력 Push-lock Switch, 3 Contacts (A-contact: 1 Contact, B-contact: 2 Contacts), Rated Voltage: DC 30V, Maximum Rated Current: 1A, (Minimum Allowable Load: DC 5V, 1mA), Applicable Standards *6: IEC/EN60947-5-1, IEC/EN60947-5-5, UL508, CSA C22.2 No.14
3-포지션 기능 스위치 출력 GP Rear Panel Switch, 2 Contacts (A-contact), Rated Voltage: DC 30V, Maximum Rated Current: 700mA (Minimum Allowable Load: DC 3V, 5mA), Applicable Standards *6: IEC/EN60947-5-8, 60204-1, UL508, CSA C22.2 No.14, ISO12100/EN12100-1,2, ISO11161/prEN11161, ISO10218/EN775, ANSI/RIA R15.06, ANSI B11.19
키스위치 출력 1c-Contact, Rated Voltage: DC 24V, Maximum Rated Current: 300mA
외부 *7 오퍼레이션 출력 Open Collector Output: 1 Point, Rated Voltage: DC 24V, Maximum Rated Current: 300mA
외부 버저 출력 Open Collector Output 1 Point, Rated Voltage: DC 24V, Maximum Rated Current: 300mA
DOUT 출력 Open Collector Output: 2 Points [F1, F2], Rated Voltage: DC 24V, Maximum Rated Current: 300mA/point

일반 사양

  GP-4311HT
해외 안전 규격
정격 전압 24Vdc
허용 전압 범위 DC 19.2 to 28.8Vdc
순간 정전 허용 시간 범위 10ms or less
소비 전력 12W or less (When power is not supplied to external devices: 8W or less)
돌입 전류 35A or less
절연내력 500Vac, 20mA for 1 minute (between charging and FG terminals)
절연저항 500Vdc, 10MΩ or more (between charging and FG terminals)
환경 사양 0 to 40°C (32 to 104°F)
보관 사양 -20 to 60°C (-4 to 140°F)
사용 환경 습도 10% to 90% RH (Non Condensing, Wet Bulb Temperature 39°C [102.2°F] or less)
보관 습도 10 to 90% RH (Wet Bulb Temperature: 39°C max. - No condensation.)
먼지 0.1 mg/m3 (10-7 oz/ft3) or less (Non-conductive Levels)
오염도 For use in pollution degree 2 environment
공기 Free of corrosive gases
대기압 (사용고도) 800 to 1,114hPa (2,000m [6,561ft] or lower)
내진동성 IEC/EN 61131-2 compliant 5 to 9Hz Single amplitude 3.5mm (0.14 in.)
9 to 150Hz Fixed acceleration: 9.8m/s2
X, Y, Z directions for 10 cycles (Approximately 100 Minutes)
내충격성 IEC/EN 61131-2 compliant 147m/s2, X, Y, Z directions for 3 times
내소음성 Noise Voltage: 1,000Vp-p
Pulse Duration: 1ms, Rise Time: 1ns (via noise simulator)
내정전기방전 Contact Discharge Method: 6kV (IEC/EN 61000-4-2 Level 3)
낙하 IEC 61131-2 Compliant 1.0m [3.3ft] Drop - 2 Times
접지 Functional Grounding: Grounding resistance of 100Ω, 2mm2 (AWG 14) or thicker wire, or your country's applicable standard (same for FG and SG terminals).
보호 구조 *8 IP65F
질량 910g (2.01lb) or less: without a key switch, unit only
960g (2.12lb) or less: with a key switch, unit only

*1 편집기 소프트웨어를 이용하여 다른 폰트 사이즈 설정이 가능합니다.

*2 메모리 용량은 사용하시는 화면 편집 소프트웨어에 따라 달라질 수 있습니다.

*3 백업 메모리용 충전식 리튬 배터리

*4 유닛 아용 환경의 온도 및 사용년수에 따라, 시계의 정확도는  -380 에서 +90 초/월의 오차가 발생할 수 있습니다. 시간 정확성에 의해 문제가 발생할 수 있는 시스템에 대해서는, 필요에 따라 자주  정확한 시간으로 조정하여 주시기 바랍니다.

*5 변환 어댑터를 사용하는 경우, (model number: AGP3000H-ADPCOM-01), 본 거리에는 제품과 변환 어댑터의 케이블 길이를 포함합니다.

*6 외부의 환경에따라 전체 시스템이 본 규격을 만족하지 못하는 경우가 있을 수 있습니다. 본 규격은 제시된 시스템 안에서 사용하는 것을 조건으로 합니다.

*7 변환 어댑터는 외부 출력 인터페이스를 사용합니다.

*8 본 제품은 사양표에 나온 조건 하에서 규격 테스트를 만족하였습니다.

외관도
외관 사이즈

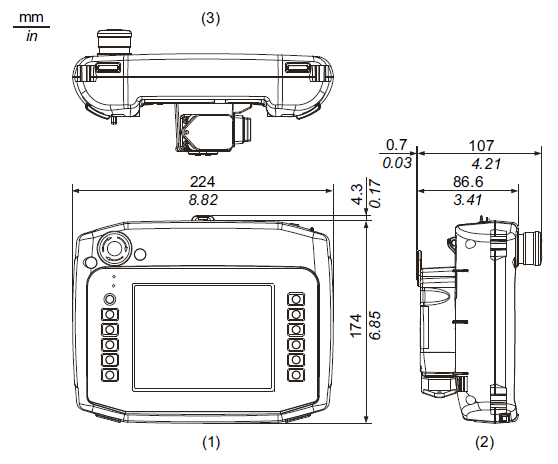

긴급 정지 스위치 / 정지 스위치 모델



  1. 전면
  2. 좌측
  3. 밑면

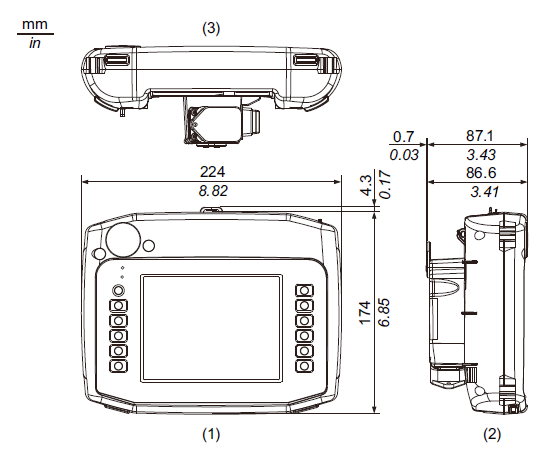

정지 스위치가 없는 모델



  1. 전면
  2. 좌측
  3. 밑면

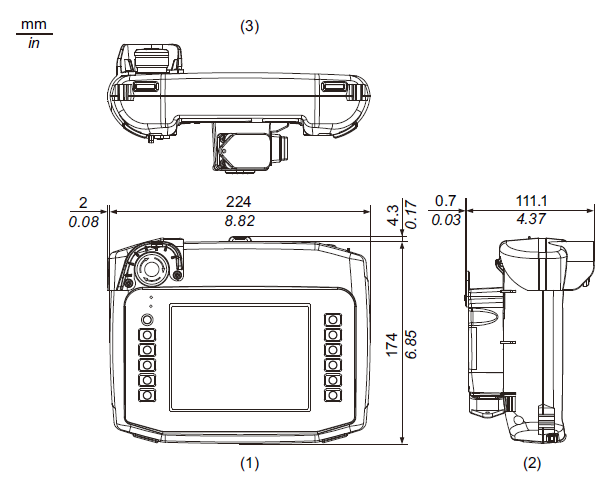

정지 스위치 가드 장착시의 외관도



  1. 전면
  2. 좌측
  3. 밑면

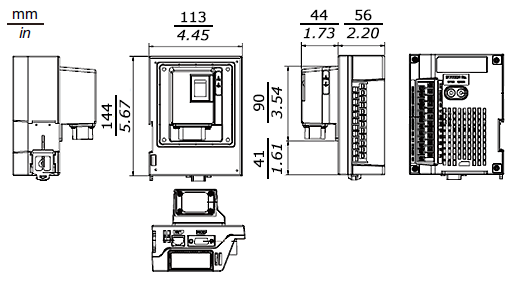

변환 어댑터



제품 명칭

GP4000H

[전면]

(A) 긴급 정지 스위치  (B) 상태 표시 LED (POWER) (C) 조작 LED (O.P.) (D) 조작 스위치 (E) 기능 스위치

[상단]

(F) 메인테넌스 커버 (G) 키 스위치 (H) USB (Type A) 인터페이스 (I) SD 카드 슬롯 (J) USB (mini-B) 인터페이스

[측면 및 뒷면]

(K) 3-포지션 스위치 (L) 목걸이 스트랩용 슬롯 (M) 걸개 (N) SD 카드 접속 LED (O) 터치펜 (P) 벽걸이 어댑터용 슬롯 (Q) 핸드 스트랩용 슬롯 (R) 기능키 시트 투입구 (S) 직결 케이블용 인터페이스 (커넥터 커버)

변환 어댑터

[밑면]

(T) 이더넷 인터페이스 (U) 커넥터 커버 (V) 시리얼 인터페이스
