PFXGP4603TAD

제품 기본 정보
제품 카테고리
HMI
시리즈
GP4000 시리즈
화면 사이즈
12"
모델
PFXGP4603TAD
글로벌 코드
PFXGP4603TAD
제품 특징
12" DC Analog Isolated
수리 가능 여부
○ (수리 대응 가능)
디스플레이 표시 사양
디스플레이 타입
TFT Color LCD
표시 사이즈
12.1"
화면 해상도
800 x 600 pixels (SVGA)
유효 표시 사이즈
W246.0 x H184.5 mm [W9.69 x H7.26 in.]
표시 색상
65,536 colors (No blink) / 16,384 colors (Blink)
백라이트
White LED (Not user replaceable. When replacement is required, contact your local distributor.)
백라이트 수명
50,000 hrs. or more (each in continuous operation at 25 °C [77 °F] before backlight brightness decreases to 50%)
조도 조정
16 Levels (Adjusted with touch panel or software)
터치 패널 방식
Resistive Film (analog)
터치 패널 해상도
1,024 x 1,024
터치 패널 수명
1,000,000 times or more
표시 언어 종류
Japanese: 6,962 (JIS Standards 1 & 2) (including 607 non-kanji characters), ANK: 158 (Korean, Traditional Chinese, Simplified Chinese, Thai and Cyrillic can be added from the font setting of the screen editor. )
표시 문자 사이즈
Standard font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts, Stroke font: 6 to 127 pixel fonts, Image font: 8 to 72 pixel fonts
표시 문자 확대율
Standard font: Width can be expanded up to 8 times. Height can be expanded up to 8 times.*1
8 x 8 dots
100 char. x 75 rows
8 x 16 dots
100 char. x 37 rows
16 x 16 dots
50 char. x 37 rows
32 x 32 dots
25 char. x 18 rows

1문자 확대율은 소프트웨어에 따라 상기 이외의 설정이 가능한 경우가 있습니다.

전기 사양
정격 전압
24 Vdc
허용 전압 범위
19.2 to 28.8 Vdc
순간 정전 허용 시간 범위
10 ms or less
소비전력
17 W or less
돌입 전류
30 A or less
내소음성
Noise Voltage : 1,000 Vp-p
Pulse Duration : 1 µs
Rise Time : 1 ns
(via noise simulator)
절연내력
1,000 Vac, 20 mA for 1 minute (between power terminal and FG terminals)
절연저항
500 Vdc, 10 MΩ or more (between power terminal and FG terminals)
환경 사양
해외 안전 규격
abs.gifbv.gifce.gifclassnk.gifctick.gifdnv.gifeac.gifgl.gifkc.gifrina.giful508.giful508ansi.gif
사용 환경 온도
0 to 55 °C [32 to 131 °F]
보관 온도
-20 to +60 °C [-4 to 140 °F]
사용 환경 습도
10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)
보관 습도
10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)
먼지
0.1 mg/m3 (10-7 oz/ft3) or less (non-conductive levels)
오염도
For use in Pollution Degree 2 environment
부식성 가스
Free of corrosive gases
대기압 (사용 고도)
800 to 1,114 hPa (2,000 m [6,561 ft.] above sea level or less)
내진동
IEC/EN 61131-2 compliant
5 to 9 Hz single amplitude 3.5 mm [0.14 in.]
9 to 150 Hz fixed acceleration: 9.8 m/s2
X, Y, Z directions for 10 cycles (approx. 100 min.)
내충격성
IEC/EN 61131-2 compliant 147 m/s2, X, Y, Z directions for 3 times
내정전기방전
Contact Discharge Method: 6 kV (IEC/EN61000-4-2 Level 3)
메모리
어플리케이션 메모리
When using GP-Pro EX:
- Media: FLASH EPROM
- Screen Area: 32MB *Use the screen area when the user font area's capacity is exceeded - for example, when an image font or a picture font is used.
- User Font Area: 8MB
- Logic Program Area: 132KB (Equivalent to 15,000 steps) *Up to 60,000 steps can be converted in software. However, this reduces application memory capacity (for screen data) by 1 MB.
- Free Space: None

Removable System: No
데이터 백업
When using GP-Pro EX:
- Screen Area: SRAM 320KB
- Variable Area: SRAM 64KB

Battery: Replaceable battery / Primary battery for clock data backup
시계 정확도
±65 sec./month (deviation at room temperature and power is OFF)*2

2온도차 혹은 사용 기간에 의해서, -380~+90초/월 의 오차가 발생할 수 있습니다. 시계의 오차가 문제가 될 수 있는 환경에서 사용하시는 경우, 정기적으로 정확한 시간을 설정하여 주십시오.

인터페이스 사양
시리얼 (COM1)
RS-232C, 비동기식, 데이터 길이 : 7/8비트, 스톱비트 : 1/2비트, 패리티: 없음/홀수/짝수, 전송 속도 : 2,400bps~115.2kbps, 커넥터 : D-Sub 9핀 플러그
시리얼 (COM2)
Asynchronous Transmission: RS-485 (isolation), Data Length: 7 or 8 bits, Stop Bit: 1 or 2 bits, Parity: None, Even or Odd, Data Transmission Speed: 2,400 to 115,200 bps, 187,500 bps (MPI), Connector: D-Sub 9 pin (socket)
USB (Type A)
Conforms to USB 2.0 (Type A) x 1
Power supply voltage: 5 Vdc ±5 %
Output Current: 500 mA or less
Communication distance: 5 m [16.4 ft.] or less
USB (mini-B)
Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft] or less
이더넷
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX, Connector: Modular jack (RJ-45) x 1
SD 카드
SD Card Slot x 1
설치 사양
접지
Functional grounding: Grounding resistance of 100 Ω, 2mm2 (AWG 14) or thicker wire, or your country's applicable standard. (Same for FG and SG terminals)
냉각 방법
Natural air circulation
보호 구조
IP65f NEMA #250 TYPE 4X/13 (on the front panel when properly installed in an enclosure)*3
외관 사이즈
W315 x H241 x D56 mm [W12.4 x H9.49 x D2.20 in.]
패널컷 사이즈
W301.5 x H227.5 mm [W11.87 x H8.96 in.]
Panel thickness area: 1.6 to 5 mm [0.06 to 0.2 in.]*4
질량
2.5 kg [5.5 lb] or less

3본 제품을 패널에 설치했을 경우, 전면부에 대한 보호 구조에 해당합니다. 규정된 시험 조건에서 적함성을 확인하고 있습니다만, 모든 환경에서 보호 규정을 보증하는 것은 아닙니다.

4사이즈 공차는 +1/-0mm, 각도 R은 R3이하입니다.
패널 두께 범위에 맞추더라도, 패널의 재질, 크기에 의하여 본 제품 혹은 접속 기기의 설치 위치에 따라서 패널이 뒤집힐 가능성이 있습니다. 패널의 낙하를 방지하기 위해, 보강판을 덧대는 것이 좋습니다.

외관도
외관 사이즈
패널컷 사이즈

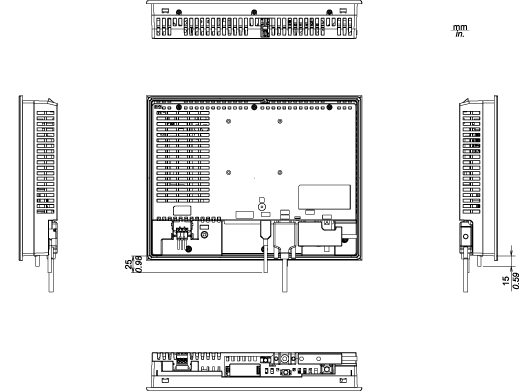

케이블 장착시 외관도
