Compatible runtimes: Windows/SCADA, HMI Runtime
Version: 1.0
Scalable: Yes. Maintain ratio for the best experience.
Description

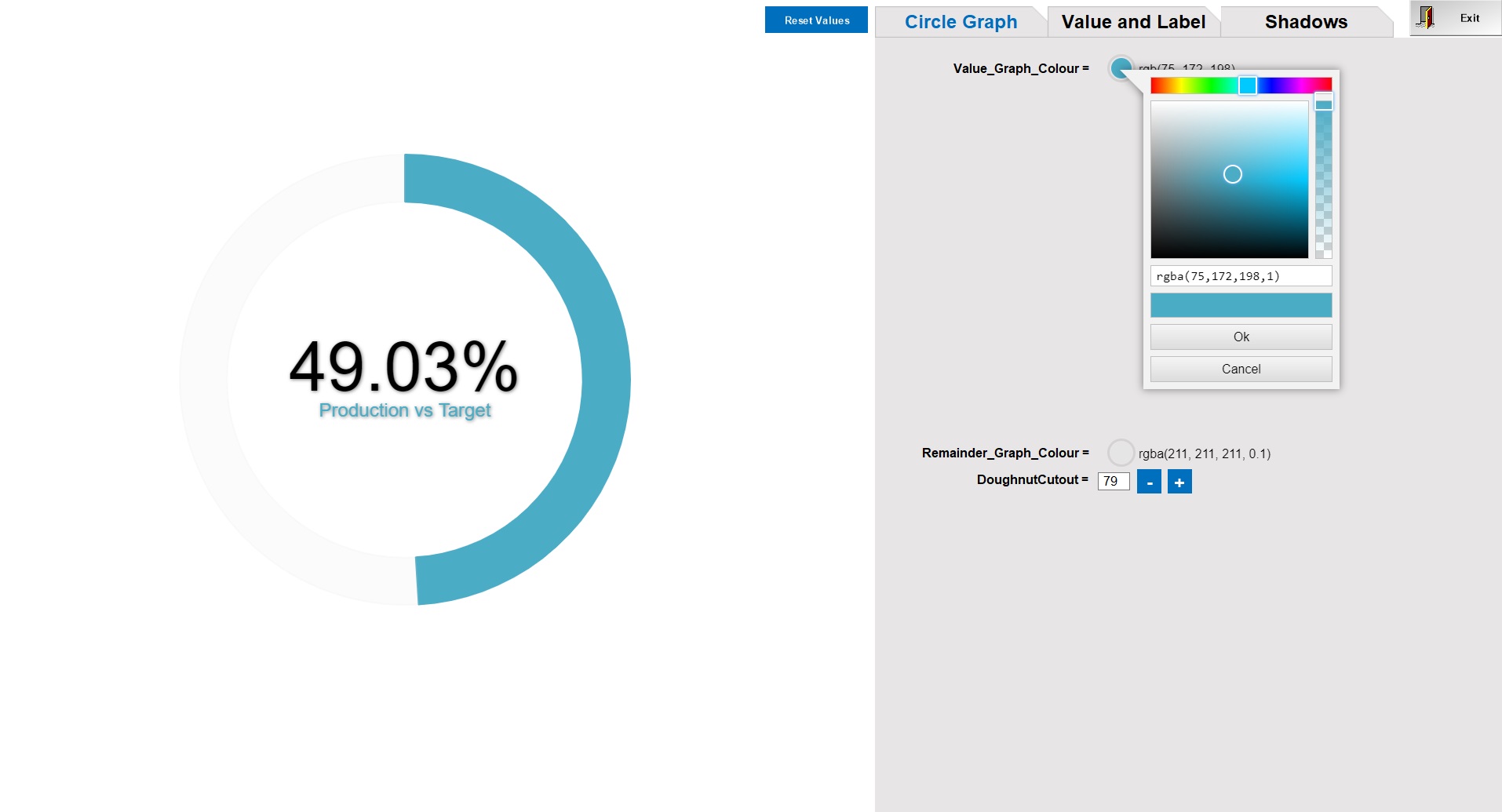

A sample widget that creates a customisable circle graph based on charts.js.
For transparent background, check “Allow objects on top” in the widget object properties.
JavaScript controls passing the property values to chart.js.
Zip file
- circlegraph.cwp
- Widget - circlegraph5 examples.zip
- "Widget - circlegraph5 examples" project
Properties
| Property Name | Property Type | Description/Value | Action (Set/Get) |
|---|---|---|---|
| Decimal_Places |
Boolean Integer Real Numeric Constant |
The number of decimal place to display. Value can be 0 or positive whole number. No Real number with decimals. For example a Value_Actual of 123.45 Decimal_Places = 0 → 123 Decimal_Places = 1 → 123.4 Decimal_Places = 5 → 123.45000 | Set |
| DoughnutCutout |
Boolean Integer Real Numeric Constant | Set | |
| Label_Text |
String String Constant | Set | |
| Label_Text_Colour |
String String Constant | Set | |
| Label_Text_Font_Size |
Boolean Integer Real Numeric Constant | Set | |
| Label_Text_OffsetY |
Boolean Integer Real Numeric Constant | Set | |
| Label_Text_Shadow_Blur | Set | ||
| Label_Text_Shadow_Colour | Set | ||
| Label_Text_Shadow_OffsetX | Set | ||
| Label_Text_Shadow_OffsetY | Set | ||
| Remainder_Graph_Colour | Set | ||
| Value_Actual | Set | ||
| Value_Graph_Colour | Set | ||
| Value_Max | Set | ||
| Value_Text_Colour | Set | ||
| Value_Text_Font_Size | Set | ||
| Value_Text_OffsetY | Set | ||
| Value_text_Shadow_Blur | Set | ||
| Value_Text_Shadow_Colour | Set | ||
| Value_Text_Shadow_OffsetX | Set | ||
| Value_Text_Shadow_OffsetY | Set | ||
| Value_Text_Show_Actual1_or_Percent0 | Set | ||
| Value_Text_Units | Set |
