Utilisation des clients Web Viewer

AVERTISSEMENT

FONCTIONNEMENT INATTENDU DE L'ÉQUIPEMENT

Lorsque vous utilisez une fonction de surveillance à distance telle que la visionneuse Web, avant d'effectuer toute opération d'équipement à distance, obtenez un accusé de réception du site distant et confirmez visuellement la réception.

Le non-respect de ces directives peut entraîner la mort, des blessures graves ou des dommages matériels.

Hide Show

Connexion depuis un client
Page de connexion
Page de distribution
Modes spécifiés à l'aide des paramètres CGI
Configuration enregistrée dans l'application client Web Viewer
Gestes que vous pouvez utiliser dans la zone d'affichage de l'écran
Remarques sur l'utilisation de l'application client Web Viewer

Connexion depuis un client

Voici une description sur comment se connecter au serveur à partir d'un client.

Connexion depuis un client

À partir d'un navigateur Web, saisissez l'URL de Web Viewer comme indiqué ci-dessous.

http://<adresse IP de l'affichage ou nom de domaine>:<numéro de port>/webviewer/index.html

Exemple d'adresse IP)	http://192.168.1.100:8082/webviewer/index.html
Exemple de domaine)	http://hmi1.xxx.com:8082/webviewer/index.html

Remarque :

Vous ne pouvez pas omettre le numéro de port de l'URL. Après les deux points, saisissez la valeur de la propriété [Numéro de port]. Le numéro de port valide est compris entre 1024 et 65535.
Vous pouvez omettre 'index.html' de l'URL.

Exemple) http://192.168.1.100:8082/webviewer/

http://hmi1.xxx.com:8082/webviewer/
Vous pouvez ajouter des paramètres CGI à l'URL. Lors de l'ajout de paramètres CGI, vous ne pouvez pas omettre 'index.html' de l'URL. Pour plus d'informations sur les paramètres CGI, reportez-vous à ce qui suit.
Modes spécifiés à l'aide des paramètres CGI
Lorsque la connexion entre le serveur et le client est interrompue, le client essaie de se reconnecter au serveur dans le même mode de fonctionnement (mode moniteur ou mode opération) qu'avant d'être déconnecté.
Si le client ne parvient pas à se reconnecter au serveur, ce qui peut se produire en raison d'un problème de communication, d'un projet mis à jour ou d'un projet complètement différent, un message d'erreur apparaît. Pour les messages d'erreur, reportez-vous à ce qui suit.
Erreur affichée sur l'application client Web Viewer

Important :

Pour maintenir la connexion entre le client et le serveur, la vue doit rester sur l'application client.
Par exemple, ce qui suit fermera la connexion client/serveur :

Lors de la connexion depuis un ordinateur, déplacez la vue sur une autre application.
Lors de la connexion depuis un ordinateur, ouvrez un autre onglet dans le navigateur Web.
Lors de la connexion depuis un ordinateur et de l'utilisation Microsoft Edge, ouvrez les paramètres du navigateur tels que l'historique du navigateur.
Lors de la connexion depuis un appareil intelligent, passez à l'écran d'accueil ou mettez en veille.

Les opérations varient selon si la propriété [Security Setting] de Web Viewer est activée ou désactivée, comme suit.

Lorsque la sécurité est désactivée

Si vous ouvrez l'URL ci-dessus à partir d'un navigateur Web, la page de distribution apparaît dans le navigateur Web.

Page de distribution

Lorsque la sécurité est activée

Si vous ouvrez l'URL ci-dessus à partir d'un navigateur Web, la page de connexion apparaît.

Page de connexion

Connectez-vous avec le nom d'utilisateur et le mot de passe d'un utilisateur associé à un groupe d'utilisateurs dont la propriété [Droit d'accès à Web Viewer] est définie sur [Visualisation] ou [Visualisation/Opération].

Si un nom d'utilisateur ou un mot de passe non enregistré est saisi, ou si vous essayez de vous connecter avec un nom d'utilisateur associé à un groupe d'utilisateurs avec sa propriété [Droit d'accès à Web Viewer] définie sur [Aucun], un message d'erreur apparaît et la connexion est refusée.

Remarque : que la connexion soit réussie ou non, un historique de la connexion est enregistré dans le journal des opérations.

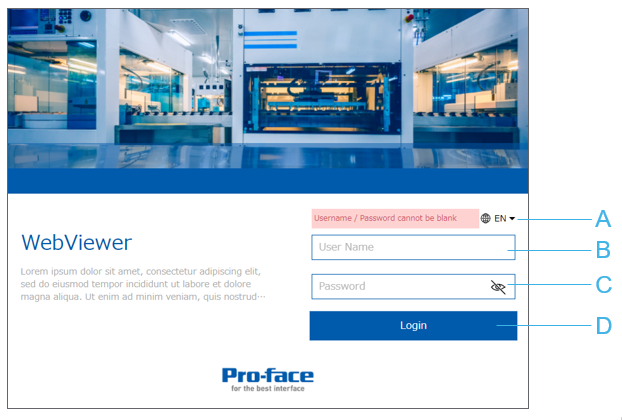

Page de connexion

Si [Paramètre de sécurité] est activé dans les paramètres de Web Viewer, lors de la connexion au serveur à partir d'un client, la page de connexion s'affiche.

Changement de langue
Nom d'utilisateur
Mot de passe
Bouton [Connexion]

Saisissez un nom d'utilisateur et un mot de passe valides et cliquez sur [Connexion] pour afficher la page de distribution (ci-dessous).

Remarque :

pour plus d'informations sur la configuration de la page de connexion, reportez-vous à ce qui suit.
Personnalisation de la page de connexion et de la page de distribution
Pour définir le nombre de tentatives de connexion autorisées et d'autres paramètres de connexion, reportez-vous à ce qui suit.
Verrouiller l'utilisateur

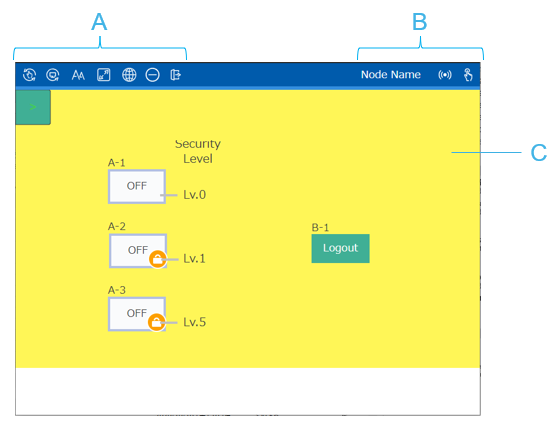

Page de distribution

La page de distribution affiche l'écran du serveur.

Description

[Barre d'outils]

La barre d'outils répertorie diverses opérations que vous pouvez effectuer.

Icône	Description
	Changer le mode de la page de distribution. Disponible lorsque l'utilisateur dispose des droits d'accès au moniteur ou au fonctionnement, ce bouton bascule entre le mode moniteur et le mode de fonctionnement.
	Actualiser. Actualise les connexions de communication internes.
	Modifier la taille de la police. Affichez un menu dans lequel vous pouvez sélectionner la taille de la police (80 %, 85 %, 90 %, 95 %, 100 %, 105 %, 110 %, 115 % ou 120 %). Ce paramètre modifie la taille de la police du texte et du texte dans les objets graphiques dans la zone d'affichage de l'écran.
	Changer le mode de mise à l'échelle. Affichez un menu à partir duquel vous pouvez sélectionner le mode d'affichage de la zone d'affichage de l'écran [Proportions] ou [Fixe].
	Changement de langue. Affichez un menu dans lequel vous pouvez sélectionner la langue actuelle de l'interface utilisateur du client : [Anglais], [Japonais], [Français], [Portugais], [Allemand], [Italien], [Coréen], [Chinois simplifié] ou [Chinois traditionnel].
	Afficher/Masquer le niveau de zoom. En mode [Visualisation] et que [Mode de mise à l'échelle] est [Fixe], permet de basculer entre l'affichage ou le masquage du niveau de zoom, qui apparaît en bas de la zone d'affichage de l'écran. Vous pouvez modifier le niveau de zoom de la zone d'affichage de l'écran de 40 à 500 %. Remarque : outre la barre d'outils, si vous effectuez un zoom à l'aide d'autres méthodes, la barre d'outils et la barre d'état peuvent également effectuer un zoom.
	Utilisez ce bouton pour masquer la barre d'outils et la barre d'état. Lorsque la barre d'outils et la barre d'état sont masquées, une icône plus + apparaît, qui ne peut pas être masquée mais peut être déplacée vers n'importe quelle partie de la zone d'affichage de l'écran afin qu'elle soit hors du chemin. Appuyez sur l'icône plus + pour afficher à nouveau la barre d'outils et la barre d'état.
	Déconnexion. Déconnecter l'utilisateur actuel.

[Barre d'état]

La barre d'état affiche le nom du nœud du serveur, l'état du réseau et le mode actuel de la page de distribution.

Élément	Description
Nom du nœud	Affiche le nom du serveur spécifié dans la propriété [Nom du nœud].
	Affiche l'état de la connexion réseau. L'icône clignote lorsque la connexion est établie avec le serveur. Un délai de communication se produit si l'icône ne clignote pas pendant plus que le nombre de secondes spécifié dans la propriété [Communication Timeout].
	Affiche le mode de page de distribution actuel. : Mode Opération : Mode Moniteur

[Zone d'affichage de l'écran]

Cette zone est réservée à l'écran du serveur. L'écran est mis à l'échelle pour s'adapter au navigateur Web en utilisant la mise à l'échelle [Proportions] ou [Fixe].

Mode Moniteur et Mode Opération

Lorsque vous vous connectez pour la première fois au serveur depuis un client, vous êtes en mode Moniteur. Le mode Moniteur permet de visualiser l'écran car il évite les touches accidentelles sur l'écran.

Cliquez sur l'icône pour passer au mode Opération. En mode Opération, vous pouvez interagir avec les objets tactiles sur l'écran.

Les opérations tactiles se comportent différemment entre le mode Moniteur et le mode Opération. Pour plus d'informations, consultez Gestes que vous pouvez utiliser dans la zone d'affichage de l'écran.

Remarque : le passage au mode Opération n'est possible que lorsque la propriété [Droit d'accès à Web Viewer] de l'utilisateur est définie sur [Visualisation/Opération]. Pour en savoir plus, consultez ce qui suit.
Configuration des paramètres d'authentification utilisateur

Opération de monopole

Lorsqu'un utilisateur est connecté depuis un client, en mode Opération, et touche ou clique sur la zone d'affichage de l'écran sur la page de distribution, l'utilisateur commence une opération de monopolisation. Opération de monopole empêche les actions conflictuelles du serveur et d'autres clients en restreignant leurs opérations d'écran. Pour plus d'informations sur opération de monopole, reportez-vous à ce qui suit.

Opération de monopole

Inactivité

Le nombre de connexions au serveur est limité. Pour empêcher les clients d'occuper toutes les connexions disponibles, Web Viewer est configuré pour déconnecter automatiquement les clients inactifs. Pour en savoir plus, consultez ce qui suit.

Déconnecter les clients inactifs

Modes spécifiés à l'aide des paramètres CGI

Avec Web Viewer, vous pouvez utiliser les paramètres CGI (Common Gateway Interface) pour spécifier le format d'affichage et le délai de communication. À la fin de l'URL, ajoutez un point d'interrogation '?' suivi des paramètres CGI. Utilisez l'esperluette '&' pour concaténer plusieurs paramètres CGI.

Les paramètres CGI suivants sont disponibles pour les applications client Web Viewer.

Paramètres CGI

Valeurs

Description

ScalingMode

AspectFit

Fix

Spécifiez comment afficher l'écran sur la page de distribution.

'AspectFit' ajuste proportionnellement la hauteur et la largeur de l'écran pour s'adapter à la zone d'affichage de l'écran. Dans 'AspectFit', l'écran apparaît au centre de la zone d'affichage de l'écran.

Remarque : une fois la zone d'affichage de l'écran affichée dans le navigateur à l'aide de 'AspectFit', la réduction ou l'agrandissement de la fenêtre du navigateur ne modifie pas la taille de la zone d'affichage de l'écran.
'Fix' affiche l'écran en utilisant ses dimensions quelle que soit la taille de la zone d'affichage de l'écran. Si la zone d'affichage de l'écran est trop petite pour afficher tout l'écran, l'écran est rogné et les barres de défilement vous permettent d'afficher le reste de l'écran. Lors du défilement, seule la zone d'affichage de l'écran est décalée vers la gauche/droite ou vers le haut/bas. La barre d'état et la barre d'outils ne défilent pas.
Si la zone d'affichage de l'écran est plus grande que l'écran, des marges (zones vides) apparaissent sur les parties droite et inférieure de la zone d'affichage de l'écran en dehors de l'écran.
L'écran apparaît dans la partie supérieure gauche de la zone d'affichage de l'écran.

Remarque : puisque les valeurs de paramètre sont stockées localement, si vous définissez un paramètre à l'aide des paramètres CGI, la prochaine fois que vous vous connectez, vous pouvez omettre le paramètre CGI et la page de distribution utilisera le paramètre spécifié précédemment.

CommunicationTimeout

1 à 60 secondes

Spécifiez la durée, en secondes, pendant laquelle l'application client Web Viewer attend une réponse du serveur. Si le client ne reçoit pas de réponse du serveur dans le délai spécifié, la communication est interrompue et l'application client Web Viewer tente de se reconnecter au serveur. Utilisez ce paramètre pour garantir une communication de qualité et éviter des opérations non valides qui pourraient résulter d'un dessin d'écran retardé et d'une mauvaise réponse tactile.

Si 'CommunicationTimeout' n'est pas spécifié, la valeur par défaut de 3 est utilisée.

Remarque : alors que ce délai de communication est pour l'application client, le serveur dispose également d'un délai pour la communication avec le client associé. La valeur du délai d'expiration est 'CommunicationTimeout' x 5.

Par conséquent, si 'CommunicationTimeout' est de 3 secondes, le délai de communication du serveur est de 15 secondes.

L'exemple ci-dessous utilise un serveur Web Viewer avec l'adresse IP 192.168.1.100.

Exemple : http://192.168.1.100:8082/webviewer/index.html?ScalingMode=AspectFit&CommunicationTimeout=3

Lorsque les paramètres URL et CGI ci-dessus sont saisis dans un navigateur, une connexion est établie afin que :

l'écran s'insère dans la zone d'affichage de l'écran;
la communication entre le serveur et le client doit être terminée dans les 3 secondes ou une erreur de temporisation de communication se produira.

Remarque :

Les paramètres CGI sont sensibles à la casse.

Si vous saisissez des paramètres CGI non valides, les paramètres sont ignorés et les paramètres par défaut sont utilisés.

Configuration enregistrée dans l'application client Web Viewer

Lorsque vous utilisez une application client Web Viewer, les paramètres de configuration répertoriés ci-dessous sont enregistrés entre les sessions sur votre ordinateur ou appareil intelligent.

Mode de page de distribution (moniteur ou opération) sélectionné lorsque vous êtes déconnecté
Mode de mise à l'échelle : [Proportions] ou [Fixe] (cela peut être remplacé par les paramètres CGI utilisés lors de la connexion au serveur)
Taille de police : dernière taille de mise à l'échelle de la police spécifiée.
Nom d'utilisateur : le dernier nom d'utilisateur utilisé est inséré dans l'écran de connexion.
Langue : affiche l'application client Web Viewer avec la dernière langue spécifiée.

Gestes que vous pouvez utiliser dans la zone d'affichage de l'écran

Certaines opérations sont désactivées et des opérations sont activées dans la zone d'affichage de l'écran, selon que vous êtes en mode Moniteur ou en mode Opération.

Types d'opérations client	Mode Moniteur	Mode Opération
Multi-touches	-	Désactivé Remarque : si trois touches ou plus sont détectées simultanément sur un appareil intelligent, le client affiche un message d'avertissement. Appuyez n'importe où sur la page de distribution pour fermer le message.
Toucher (Taper) Clic gauche	Opération associée au toucher ou au clic gauche du navigateur.	Le serveur est informé de l'événement tactile et l'opération tactile associée se produit.
Pincer	Non pris en charge Remarque : si vous effectuez un zoom en utilisant le geste de pincement, la barre d'outils et la barre d'état peuvent également effectuer un zoom.	Désactivé
Balayer	Si tout l'écran ne s'affiche pas dans la zone d'affichage de l'écran, utilisez le balayage pour faire défiler l'écran vers la gauche, la droite, le haut ou le bas.	Désactivé
Clic droit	Cliquez avec le bouton droit sur la zone d'affichage de l'écran pour afficher le menu contextuel du navigateur Web.	Désactivé
Roulette de la souris	Si tout l'écran ne s'affiche pas dans la zone d'affichage de l'écran, utilisez la roulette de la souris pour faire défiler l'écran de haut en bas. Maintenez la touche [Maj] enfoncée et utilisez la roulette de la souris pour faire défiler vers la gauche et la droite. Disponible lorsque [Mode de mise à l'échelle] est [Fixe], maintenez la touche [CTRL] enfoncée et utilisez la roulette de la souris pour effectuer un zoom avant ou arrière de l'écran. Remarque : iOS et Android ne prennent pas en charge les opérations de la roulette de la souris.	Désactivé
Passer la souris sur	Désactivé	Désactivé Remarque : même si le survol avec la souris n'est pas pris en charge par Web Viewer, vous pouvez exécuter un déclencheur 'entrée de souris' à partir de Web Viewer dans les cas suivants : Cliquez ou touchez avec la souris à l'extérieur de l'objet, puis cliquez ou touchez l'objet. Faites glisser le curseur de la souris depuis l'extérieur de l'objet, puis déposez-le sur l'objet. Appuyez longuement à l'extérieur de l'objet, puis faites glisser votre doigt et relâchez par-dessus l'objet.
Laisser la souris	Désactivé	Désactivé Remarque : même si le survol avec la souris n'est pas pris en charge par Web Viewer, vous pouvez exécuter un déclencheur 'sortie de souris' dans les cas suivants : Cliquez ou touchez l'objet avec la souris, puis cliquez ou touchez à l'extérieur de l'objet. Faites glisser le curseur de la souris de l'objet puis déposez-le à l'extérieur de l'objet. Appuyez longuement sur l'objet, puis faites glisser votre doigt et relâchez à l'extérieur de l'objet.
Clavier Touche [F5] (ordinateur) [Command]+[R] (iOS)	Actualisez la page de connexion ou la page de distribution du navigateur.
Clavier Touche numérique, touche de caractère alphabétique, touche de caractère spécial	Envoyez la saisie clavier au navigateur.	Désactivé Remarque : pour saisir des valeurs dans un affichage numérique, un affichage de chaîne ou un autre objet ou une autre forme, utilisez le clavier de l'écran, pas un clavier.

Remarque :

Les opérations ci-dessus fonctionnent comme décrit sur le client lorsque l'opération est appliquée à la zone d'affichage de l'écran. Les opérations sur l'écran n'ont pas lieu si les opérations tactiles, cliquables ou autres sont appliquées en dehors de la zone d'affichage de l'écran.
Si, cependant, vous touchez ou cliquez d'abord à l'intérieur de la zone d'affichage de l'écran, puis faites glisser votre doigt ou votre souris en dehors de la zone d'affichage de l'écran, le déclencheur tactile 'Relâcher' se produit lorsque votre doigt quitte la zone d'affichage de l'écran ou lorsque le bouton de la souris est relâché. L'exception est lors de l'utilisation de Microsoft Edge, car le déclencheur 'Relâcher' se produit uniquement lorsque le bouton de la souris est relâché.
Veuillez noter que les interruptions de communication peuvent interférer avec les opérations tactiles. Par exemple, si votre application client utilise une opération d'appui long, l'appui peut continuer indéfiniment en cas de problèmes de communication. Pour définir une limite de temps pour les opérations d'appui long, reportez-vous à ce qui suit.
Délai d'attente pour les opérations Appuyer et maintenir

Remarques sur l'utilisation de l'application client Web Viewer

Même utilisateur connecté depuis plusieurs clients

Même si un utilisateur est connecté sur un client, ce même utilisateur peut également se connecter à partir d'autres clients.

Si ce même utilisateur ne parvient pas à se connecter sur un autre client et est verrouillé, le client avec l'utilisateur déjà connecté peut continuer ses opérations jusqu'à ce que la connexion soit actualisé. Si cela se produit, un message d'erreur apparaîtra.

Saisies du lecteur de code à barres USB sur le serveur lorsqu'un client utilise opération de monopole

Lorsqu'un client utilise une opération de monopole, les saisies du lecteur de code à barres USB vers le serveur fonctionnent comme suit :

Les saisies d'un lecteur de code à barres avec sa destination de saisie de données définie sur une variable sont effectuées avec succès.
Les saisies d'un lecteur de code à barres avec sa destination de saisie de données définie sur un objet sont ignorées.

Pour plus d'informations sur les lecteurs de codes-barres USB, reportez-vous à ce qui suit.

Connexion d'un lecteur de code à barres USB

Effectuer un toucher avec l'appareil de pointage

Si votre appareil client, tel qu'un appareil intelligent, prend en charge la fonction tactile, n'utilisez pas d'appareil de pointage tel qu'une souris ou un pavé tactile en même temps que de toucher l'écran tactile. L'utilisation conjointe des appareils tactiles et de pointage peut entraîner un comportement inattendu. Vous pouvez toujours utiliser les appareils tactiles et de pointage, mais pas en même temps.

Affichage du menu contextuel lorsqu'un client utilise opération de monopole

Lors de l'utilisation d'un équipement Série SP5000 Open Box (modèle Windows 10 IoT Enterprise), Série IPC ou PC/AT.

Lorsqu'un client utilise opération de monopole, sur le serveur, vous pouvez toujours afficher le menu contextuel de l'écran avec [CTRL] + clic droit.

Suppression d'utilisateurs

Lorsqu'un utilisateur est supprimé sur le serveur, toutes les informations associées à cet utilisateur, telles que les informations de verrouillage, sont également supprimées. Si l'utilisateur est connecté en tant que client, l'utilisateur est automatiquement déconnecté.

Objets de navigateur Web

Le client ne peut pas afficher un composant de navigateur Web et son contenu. Au lieu de l'objet de navigateur Web, un rectangle apparaît dans la zone où l'objet de navigateur Web occuperait. Sachez que les opérations tactiles dans cette zone sont désactivées sur le client. S'il y a un objet ou une forme derrière l'objet de navigateur Web, vous ne pouvez pas toucher l'objet ou la forme.

Processeur frontal (FEP)

Lorsque vous utilisez FEP pour saisir du texte en japonais à partir d'un client Web Viewer, la liste déroulante des options de conversion ne s'affiche pas.

Lors de l'utilisation d'un équipement Série SP5000 Open Box (modèle Windows 10 IoT Enterprise), Série IPC ou PC/AT.

Le FEP n'est pas pris en charge. Utilisez uniquement des clés IME à la place.

La police est différente entre le serveur et le client

Les écrans client utilisent la police du navigateur Web, qui n'est pas la même que la police utilisée sur l'écran du serveur.

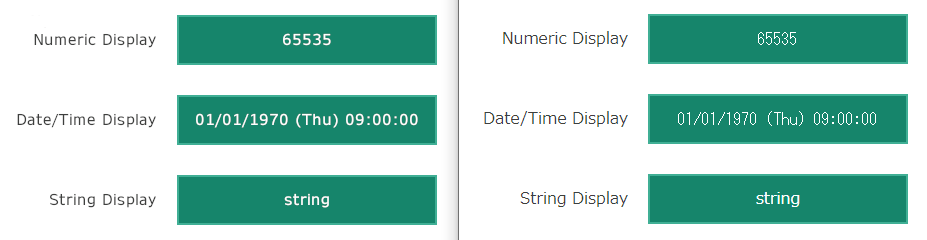

Le côté gauche montre des exemples d'objets sur le serveur et le côté droit montre ces mêmes objets sur le client.

Sur le serveur, les trois objets (objet d'affichage numérique, objet d'affichage date/heure et objet d'affichage chaîne) utilisent la même police. Cependant, la police utilisée sur le client est différente.

Sur le client, l'objet Affichage numérique et l'objet Affichage de date/heure utilisent la même police l'un que l'autre, tandis que l'objet Affichage de chaîne utilise une police différente.

Texte en italique sur le client

Lors de l'affichage de texte en italique avec une orientation verticale sur un client, le style italique n'est pas appliqué correctement.

Par exemple, si la police utilisée sur le navigateur prend en charge l'italique, l'inclinaison du texte sera opposée à celle utilisée par l'exécution.

Si la police utilisée sur le navigateur ne prend pas en charge l'italique, l'italique n'est pas appliqué.

Navigateur Web Safari

Lors de l'affichage d'objets prenant en charge plusieurs états, tels que l'objet de voyant, l'objet de voyant N-état et l'objet de bouton radio dans Safari, et que les couleurs de clignotement sont configurées dans plusieurs états, certains états utiliseront des couleurs de police incorrectes.
Sur iOS et iPadOS, l'option de redimensionnement dans Safari n'est pas prise en charge par les clients Web Viewer.

Conservez ce paramètre à 100 %, car le redimensionnement n'affichera pas correctement la zone d'affichage de l'écran.

Fairei pivoter l'appareil intelligent

Lorsque vous faites pivoter votre appareil intelligent, la page de distribution pivote également et les opérations tactiles sont libérées. Opération de monopole se poursuit jusqu'à ce que le délai d'attente soit écoulé.

Agrandir/restaurer la fenêtre du navigateur lorsque [Mode de mise à l'échelle] = [Proportions]

Lors de l'affichage de la page de distribution dans le navigateur Web lorsque [Mode de mise à l'échelle] est [Proportions], l'agrandissement ou la restauration de la taille de la fenêtre du navigateur Web ne changera pas la taille de l'écran de distribution. Pour redimensionner l'écran de distribution, changez d'abord [Mode de mise à l'échelle] sur [Fixe], agrandissez ou restaurez la fenêtre du navigateur Web, puis remettez le [Mode de mise à l'échelle] sur [Proportions].

Objets configurés avec une image

Si vous définissez des fichiers image très volumineux, cela peut réduire les performances de dessin sur les clients Web Viewer. Les objets qui se chargent lentement clignotent jusqu'à ce qu'ils soient complètement chargés.

Vous pouvez définir des images sur les objets suivants :

Objet de case à cocher
Objet d'affichage de date/eure
Objet de voyant
Objet de voyant N-état
Objet d'affichage numérique
Objet d'affichage d'image
Objet de bouton radio
Objet d'affichage de chaîne
Objet de commutateur
Objet d'affichage d'heure
Objet de bouton bascule
