Descripción general del producto: Adaptador cableado
El adaptador cableado es un adaptador de conversión tipo cableado de la Serie GPH6000. Utilice un cable dedicado para conectar el adaptador a la pantalla portátil.

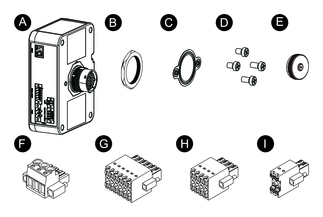

Contenido del paquete
Compruebe que todos los artículos indicados aquí estén incluidos en el paquete.
Póngase en contacto inmediatamente con el servicio de atención al cliente si encuentra algún componente dañado o extraviado.
 ADVERTENCIA |
|---|
|
FUNCIONAMIENTO INESPERADO DEL EQUIPO
No utilice productos o accesorios dañados.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños
en el equipo.
|
-
Adaptador cableado (PFXZHADPCOM) x 1
-
Tuerca (adjunta al adaptador) x 1
-
Junta de instalación x 1
-
Tornillo de instalación (M4)*1
longitud: 6 mm [0,24 in] x 2
longitud: 8 mm [0,31 in] x 2 -
Cubierta del conector x 1
-
Conector de alimentación de CC x 1
-
Conector de interfaz en serie x 1
-
Conector de salida del interruptor de parada de emergencia/interruptor de habilitación x 1
-
Conector de salida del interruptor con llave x 1
-
Hoja de instrucciones x 1
*1 La longitud y la cantidad de tornillos que se deben usar varían según el grosor del panel. Para obtener más información, consulte el Dimensiones del corte del panel.
Identificación de piezas
-
Interfaz Ethernet
-
Interfaz en serie (COM)
-
Fuente de alimentación
-
LED de estado*1
-
Tuerca*2
-
Conector del cable dedicado
-
Interfaz de salida del interruptor con llave
-
Interfaz de salida del interruptor de parada de emergencia/interruptor de habilitación
*1 La luz es verde mientras se suministra energía.
*2 Decida si utilizar las tuercas, según el grosor del panel y la cantidad de tornillos instalados. Para obtener información detallada, consulte Dimensiones del corte del panel.
