条件

条件トリガーは、指定された条件に従ってオペレーションを実行します。

このトリガーは条件を満たしたときに 1 回発生します。なお、条件を満たしたかどうかは、条件に設定した値が変化した時に判断されます。

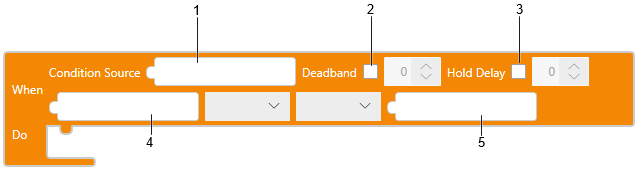

1: Condition Source

2: Deadband

3: Hold Delay

[Hold Delay] が有効の場合、設定された時間の後でオペレーションが実行されます。

4: 条件 1

5: 条件 2



(例 1)

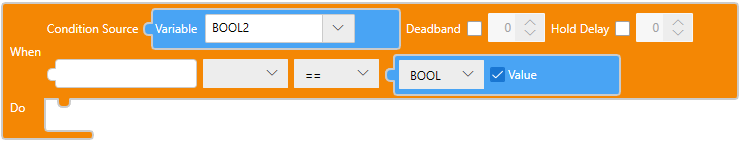

ブール変数 BOOL2 の値が ON に設定されると、トリガーが発生します。

変数ブロック	条件
変数ブロックから BOOL2 を選択します。	条件を [==] に設定します。 定数ブロックから [Bool] を選択し、チェックボックスを選択します。
ブロック テキスト onCondition(BOOL2 == true,{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

(例 2)

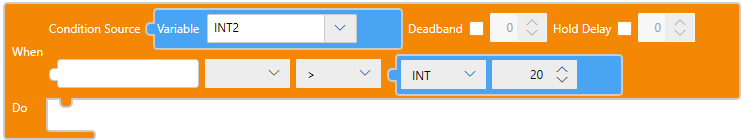

整数変数 INT2 値が 20 を超えると、トリガーが発生します。

変数ブロック	条件
変数ブロックから変数 INT2 を選択します。	条件を [>] に設定します。 定数ブロックから [Int] を選択し、20 を設定します。
ブロック テキスト onCondition(INT2 > 20,{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

(例: 3)

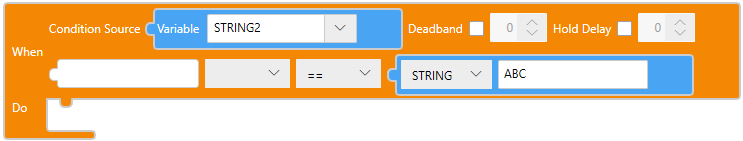

文字列変数 STRING2 値が ABC になると、トリガーが発生します。

変数ブロック	条件
変数ブロックから変数 STRING2 を選択します。	条件を [==] に設定します。 定数ブロックから [STRING] を選択し、ABC と入力します。
ブロック テキスト onCondition(STRING2 == "ABC",{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

(例: 4)

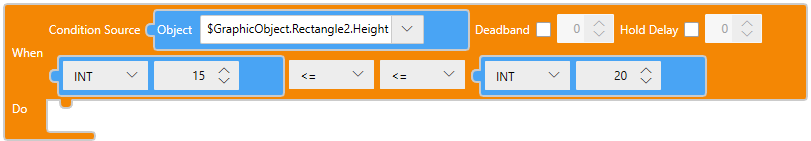

グラフィックオブジェクト Rectangle2 の高さが 20 ～ 15 の場合にトリガーが発生します。

Screen1 にグラフィックオブジェクトを描画します。

画面オブジェクトブロック	条件
画面オブジェクトブロックからオブジェクト Rectangle2.Height を選択します。	定数ブロックから [Int] を選択し、15 を設定します。条件を [<=] に設定します。 その他条件を [<=] に設定します。定数ブロックから [Int] を選択し、20 を設定します。
ブロック テキスト onCondition(15 <= $GraphicObject.Rectangle2.Height && $GraphicObject.Rectangle2.Height <= 20,{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

条件に対応している記号

[==]	等号
[!=]	等号否定記号
[<=]	小なりイコール記号
[>=]	大なりイコール記号
[<]	小なり記号
[>]	大なり記号

デッドバンド

アラーム発報のトリガーとなる値とアラームが復旧される値の間の範囲は、Deadband と呼ばれます。

(例)

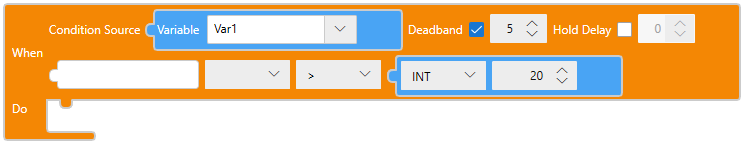

条件 X>20 および Deadband 5 であるとします。

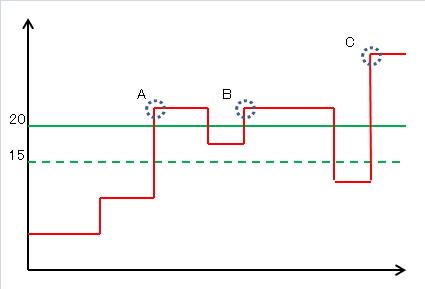

次の表を参照してください。ポイント A で初めて入力値が 20 を超え、トリガーが発生します。ポイント B までは入力値は 15 を下回らないため、トリガーは発生しません。ポイント C までに入力値は 15 を下回り、そして 20 を超えるのでトリガーが発生します。

さまざまな条件の Deadband を以下の表に示します。

例	説明

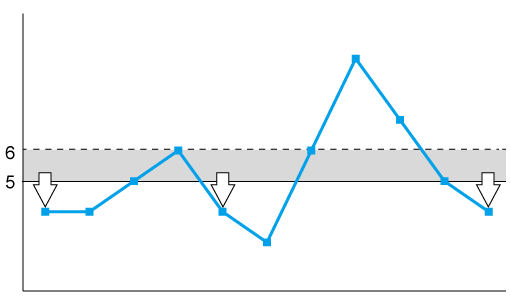

X<5、Deadband = 1	入力値が 5 未満の場合にトリガーが発生します。 トリガーは、初めて入力値が 5 未満になると発生します。次のトリガーは、入力値が 6 以上になってから 5 未満に下がると発生します。

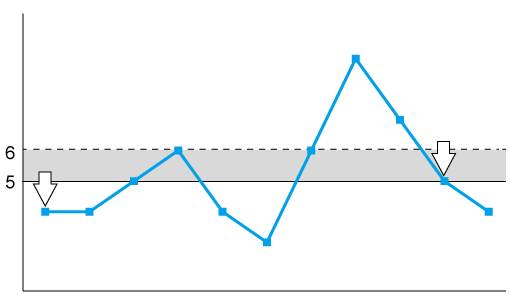

X<=5、Deadband = 1	入力値が 5 以下の場合にトリガーが発生します。 トリガーは、初めて入力値が 5 以下になると発生します。次のトリガーは、入力値が 6 以上になってから 5 に下がると発生します。

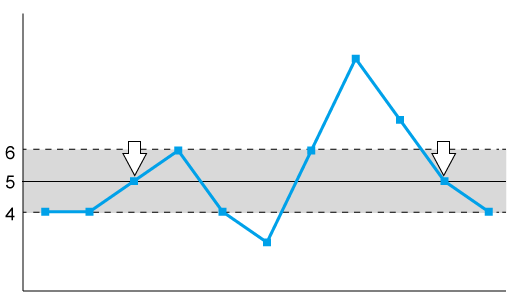

X==5、Deadband = 1	入力値が 5 に等しい場合にトリガーが発生します。 トリガーは、初めて入力値が 5 に等しくなると発生します。次のトリガーは、入力値が 6 以上になるか 4 以下に下がってから再び 5 に達すると発生します。
X!=5、Deadband = 1 MEMO: Deadband は、[!=] 条件をサポートしていません (設定していたとしても)。	入力値が 5 に等しくない場合にトリガーが発生します。 トリガーは、初めて入力値が 5 に等しくなくなったときに発生します。次のトリガーは、入力値が 5 に達してから異なる値に変化すると発生します。

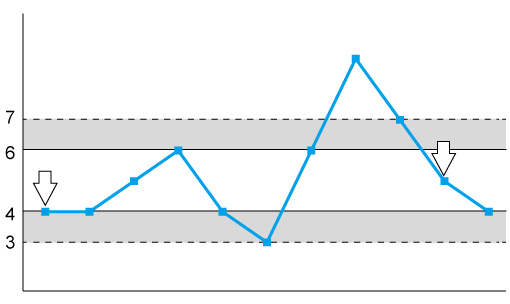

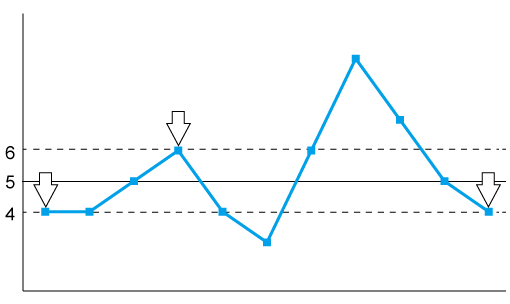

4<=X<=6、Deadband = 1	トリガーは、入力値が 4 から 6 の間になると発生します。 トリガーは、初めて入力値が 4 から 6 の間になったときに発生します。次のトリガーは、入力値が 7 以上になり 4 から 6 の間に達すると発生します。次のトリガーは、入力値が 3 以下に下がってから 4 から 6 の間に達しても発生します。
