レシピデータのエクスポートとインポート

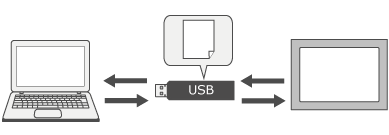

レシピ (各レシピグループ) は、表示器から外部ストレージにエクスポートできます。また、画面編集ソフトウェアからエクスポートすることもできます。

MEMO:

バージョン 3.3 Service Pack 1 以前の画面編集ソフトウェアから、CSV ファイルまたは TXT ファイルでエクスポートしたデータをバージョン 3.4 以降の画面編集ソフトウェアにインポートすることはできますが、バージョン 3.4 以降からエクスポートしたファイルはファイルバージョンが 2.0 のため、バージョン 3.3 Service Pack 1 以前の画面編集ソフトウェアにインポートすることはできません。
出力した CSV または TXT ファイルのバージョンは、ファイルの [FileVersion] の行で確認できます。
インポートするファイルのレシピデータの値が変数の入力範囲を越えている場合、変数に格納される値はデータタイプによって異なります。詳細については、以下を参照してください。
入力値が入力範囲を超えた場合の動作

レシピのインポートとエクスポートは、以下のファイルフォーマットに対応しています。

MEMO:

エクスポートしたファイルは Microsoft Excel などのソフトウェアプログラムで表示でき、画面編集ソフトウェアまたは表示器にインポートできます。

MEMO:

出力データのフォーマットは以下のとおりです。

レシピのフォーマット

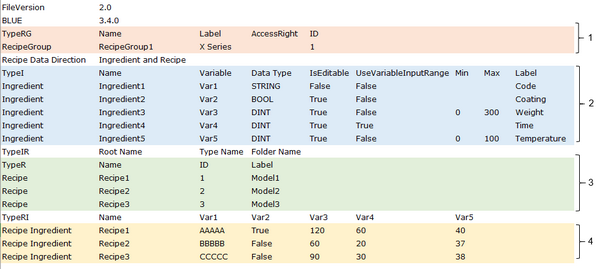

エクスポートしたファイルを Excel で開くと、以下のデータが含まれています。

1: レシピグループ

2: レシピデータ

3: レシピ

4: レシピデータ値

レシピコントロールプロパティの [レシピデータの方向] で、レシピデータ値の行と列を入れ替えることができます。

上記は、[レシピデータ_レシピ] を選択した場合の例です。下記は、[レシピ_レシピデータ] を選択した場合の例です。

レシピデータの行
Name	レシピデータの名前です。
Variable	変数名です。
Data Type	変数のデータタイプです。 MEMO: 以下の変数を含むレシピデータをエクスポートすると、変数のデータタイプが置き換わります。 BYTE: USINT に置き換え WORD: UINT に置き換え DWORD: UDINT に置き換え LWORD: ULINT に置き換え
IsEditable	[入力モード] が有効か無効かを示します。 TRUE: 表示器上でレシピデータを編集できます。 FALSE:表示器上でレシピデータを編集できません。
UseVariableInputRange	[変数入力範囲を使用] が有効か無効かを示します。 TRUE: 変数の [範囲設定] で設定された入力範囲の上限値と下限値を使用します。 FALSE: レシピで設定された範囲の [最小入力] および [最大入力] を使用します。
Min & Max	レシピデータの最小および最大値を示します。
Label	レシピデータのラベルです。

エクスポートしたファイルを編集してインポートできます。インポート方法によって、編集できる項目は異なります。

MEMO: フォーマットを変更するとインポートできません。

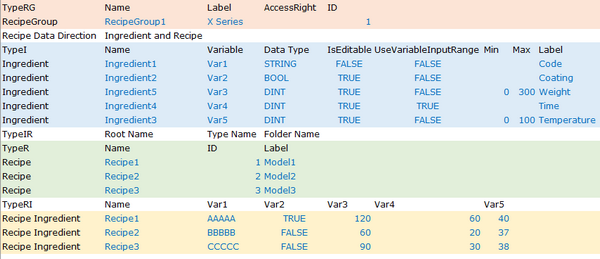

下図の青い文字で表示されている値を編集することができます。

レシピデータやレシピを追加または削除するときは、行単位で編集してください。レシピデータとレシピの整合性を保つようにレシピデータ値を編集してください。

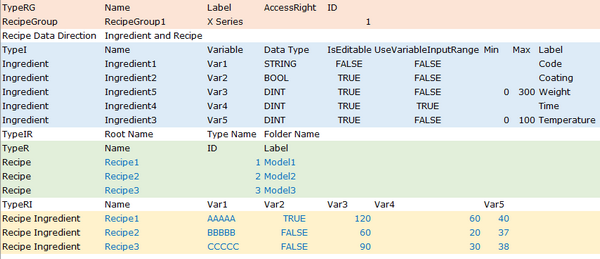

下図の青い文字で表示されている値 (レシピとレシピデータ値) を編集することができます。レシピグループやレシピデータを編集することはできません。

レシピを追加するときは、行単位で編集してください。

レシピを削除することはできません。レシピを削除したファイルをインポートしても、レシピデータからレシピは削除されません。

レシピデータとレシピの整合性を保つようにレシピデータ値を編集してください。
