コンバーターを使用した値の変換

コンバーターはソースプロパティの値を設定した内容に従って変換する機能です。

コンバーター編集画面で変換の内容を作成します。オブジェクトのプロパティにソースプロパティを関連付ける時にコンバーターを選択すると、変換した値をプロパティに反映することができます。

MEMO: ソースプロパティの関連付けについては以下を参照してください。
データバインディング

コンバーターの作成

[プロジェクトエクスプローラー] で [コンバーター] → [ユーザー定義のコンバーター] に移動します。
コンバーター編集画面のツールバーからコンバーターの種類を選択します。
コンバーターの種類
プロパティウィンドウでコンバーターの内容を設定します。詳細はコンバーターのプロパティを参照してください。
プロパティ (単位コンバーター)
プロパティ (範囲コンバーター)
プロパティ (スケールコンバータ)
プロパティ (式コンバータ)

MEMO: 式コンバータで使用する式は式エディターで作成します。
式エディター

オブジェクトのプロパティにソースプロパティを関連付ける時にコンバーターを選択すると、変換した値をプロパティに反映することができます。

コンバーターを使用するオブジェクトのプロパティで横の四角いアイコン (プロパティマーク) をクリックし、ソースプロパティの種類を選択します。
表示されたプロパティセレクターウィンドウでソースプロパティを選択します。
[コンバーター] をクリックして設定項目を表示します。
[コンバーター] チェックボックスにチェックを入れ、あらかじめ作成したコンバーターの中から使用するコンバーターを選択します。
[方向] を選択します。

MEMO:

[方向] については以下を参照してください。
データバインディングの [方向]

範囲コンバーターおよび式コンバーターは [単方向] のみをサポートしています。これらのコンバーターを使用すると [方向] は自動的に [単方向] に設定されます。
[OK] をクリックします。

MEMO: [方向] が [単方向] の場合、たとえば数値表示器などのオブジェクトから入力はできません。オブジェクトのプロパティに [入力モードを有効] がある場合はチェックを外してください。

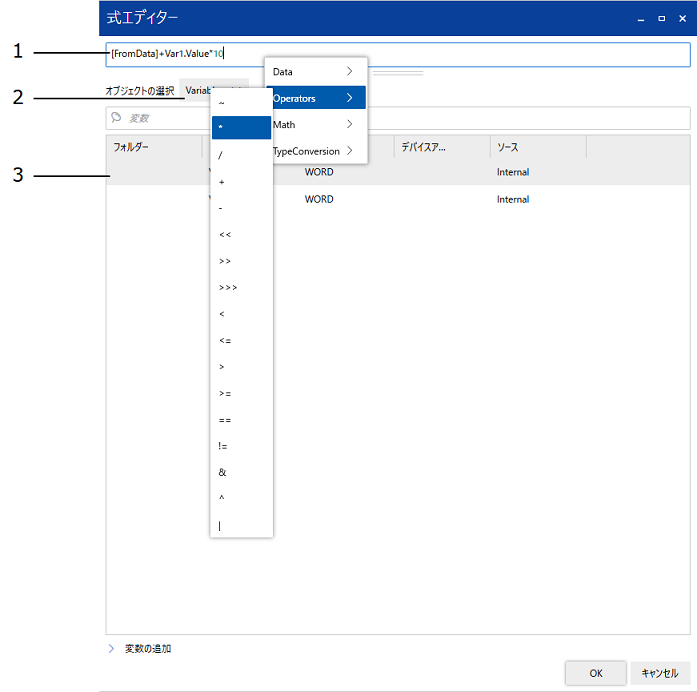

式コンバーターで使用する式は式エディターで作成します。式コンバーターのプロパティウィンドウから [式] プロパティの [...] をクリックすると式エディターが表示されます。

1: 式と演算子を入力します。演算子は、コンテキストメニューからも入力できます (例: * を入力するには右クリックをして [演算子] を選択します)。

MEMO: 作成できる式の規則については以下を参照してください。
式の規則

2: 式に挿入するオブジェクトの種類を選択します。オブジェクト一覧が変更されます。

3: 式に挿入するオブジェクトを選択します。オブジェクトをクリックすると、式カーソルの位置にオブジェクトが挿入されます。

サポートされている演算子とその仕組みの詳細については、利用可能な演算子と関数を参照してください。

データタイプが同じであれば、1 つの式に複数の変数を使えます。以下は、データタイプ (DINT) が同じ 2 つの変数が使用されている有効な式の例です。

MyDINT01 + MyDINT02

以下は、データタイプがそれぞれ DINT と STRING の 2 つの変数が使用されている無効な式の例です。

MyDINT01 + MyString01

式が赤で表示されている場合は、式にエラーがあることを意味します。1 つの式内には、異なるデータタイプの変数は使えません。

式のデータが変更されるとすぐに計算が実行されます。

数式の結果には、小数点が含まれます。
(例 1)
以下の場合、INT1 の値が 101 であれば、結果は 10.1 になります (.1 は切り捨てされません)。

小数点を切り捨てるには、floor ブロックを使用します。
(例 2)
以下の場合、INT1 の値が 101 であれば、結果は 10 になります。

文字列は、単一引用符または二重引用符で囲まれます。(例: 'ABC' または "ABC")
通常の文字のように単一引用符を使用することはできません。
ただし、二重引用符は一重引用符で囲むことにより、通常の文字と同様に使用できます。(例: '"ABC"')
バックスラッシュ文字は、エスケープ文字に使用します。バックスラッシュを通常の文字として使用する場合は、バックスラッシュを 2 回入力します。(例: \\)
