Proprietà (Visualizzatore del registro operazioni)

[Funzione] - [Di base]
[Funzione] - [Dettaglio]
[Forma] - [Testo]
[Forma] - [Di base]
[Forma] - [Dimensione/Ubicazione]

[Funzione] - [Di base]

Selezionare la colonna che è la base dell'ordine di visualizzazione.

Selezionare l'ordine di visualizzazione.

-[ASC]: Ordinamento normale, come a,b,c,,,, o 1,2,3,,,,.

-[DESC]: Opposto a [ASC].

[Funzione] - [Dettaglio]

Fare clic sull'icona di Impostazioni della tabella e selezionare le voci dell'oggetto Visualizzatore del registro operazioni.

Immettere il testo del titolo della colonna.

Nota: Quando si immettono caratteri che non corrispondono alla lingua del testo, selezionare la lingua appropriata nell'impostazione del carattere degli oggetti in cui saranno visualizzati i caratteri. Quando si utilizza il Testo lingua, selezionare la lingua nell'editor della Tabella lingua.
Per informazioni sulle lingue supportate, fare riferimento a quanto segue.
Lingue di visualizzazione supportate.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Colonne[(numero colonna)].Titolo'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Testo della tabella lingue]

Impostare la larghezza della colonna.

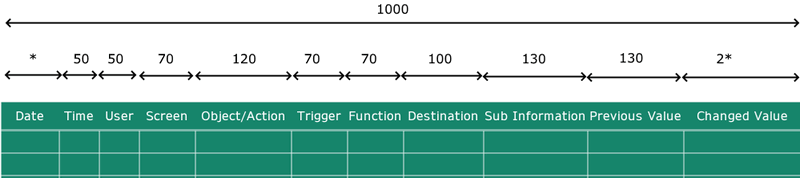

Inserire un asterisco (*) per la larghezza di colonna che corrisponde alla larghezza dell'intero oggetto Visualizzatore del registro operazioni meno la larghezza di tutte le altre colonne.

Impostazione del Range dei Valori:1 - 1000

(Esempio)

* + 2* = 1000 - (50 + 50 + 70 + 120 + 70 + 70 + 100 + 130 + 130) = 210
* = 70
Come risultato, la larghezza della colonna [Date] è 70, e la larghezza della colonna [Changed Value] è 140.

Selezionare il posizionamento orizzontale del titolo della colonna: Sinistra, Centro o Destra.

Selezionare il posizionamento verticale del titolo della colonna: Superiore, Medio o Inferiore.

Selezionare il posizionamento orizzontale del visualizzatore dati: Sinistra, Centro o Destra.

Selezionare il posizionamento verticale del visualizzatore dati: Superiore, Medio o Inferiore.

Per le colonne [Giorno] o [Ora], impostare il formato di giorno e ora.

Selezionare questa casella di controllo per visualizzare i titoli delle colonne nella prima riga della tabella.

Selezionare questa casella di controllo per utilizzare la funzione di ordinamento per visualizzare i dati nell'ordine specificato.
Toccare ripetutamente il titolo della colonna per cambiare tra le opzioni di ordinamento: ascendente→discendente→prima dell'ordinamento→ascendente→e così via.

Nota: Quando la casella di controllo [Filtro del display] è selezionata, toccare il titolo della colonna per visualizzare la schermata in cui specificare le condizioni di ordinamento e di filtro. Per ordinare, toccare il pulsante [Sort Normal]. Toccare ripetutamente il pulsante per cambiare tra le opzioni di ordinamento: [Sort ASC] (ascendente)→[Sort DESC] (discendente)→[Sort Normal] (prima dell'ordinamento).

Selezionare questa casella di controllo per raffinare la ricerca e visualizzare solo i dati che soddisfano le condizioni specificate.
Toccare il titolo della colonna per visualizzare la schermata in cui specificare le condizioni.

Toccare il titolo della colonna per visualizzare la schermata in cui specificare le condizioni di ordinamento e di filtro.

Impostare la larghezza totale della tabella.
Impostare -1 per applicare la larghezza totale di tutte le colonne come larghezza della tabella.
Quando la larghezza della tabella supera la larghezza dell'oggetto, è possibile scorrere per visualizzare le aree che superano la larghezza dell'oggetto.
Se la larghezza della tabella è inferiore alla somma della larghezza di tutte le colonne, le colonne che superano la larghezza della tabella non vengono visualizzate.

Impostazione del Range dei Valori: -1 - 5000

Selezionare il suono del cicalino al tocco.

-[Nessuno]: nessun suono.

-[Un suono]: suona una volta.

-[Continuo]: suona continuamente.

-[Periodico]: suona a intervalli regolari.

Visualizzare la tastiera con la modalità di immissione. Per immettere con un metodo diverso da quello di toccare la tastiera, per esempio l'immissione con il lettore di codici a barre, disabilitare questa impostazione in modo che la tastiera non sia visualizzata sullo schermo con la modalità di immissione.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).UseKeypad'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

[Forma] - [Testo]

Selezionare la lingua dei caratteri per vedere il Visualizzatore del registro operazioni

Nota:

Quando si utilizza la Tabella lingue per il contenuto del testo visualizzato, per la stringa si utilizza il tipo di carattere della Tabella lingue. Di conseguenza, quando si utilizza la Tabella lingue, questa proprietà non può essere utilizzata per modificare o verificare il tipo di carattere.
Se si utilizzano caratteri di una lingua non supportata dal carattere selezionato, i caratteri saranno visualizzati sul display come spazi bianchi o simboli quadrati. Per informazioni sulle lingue supportate, fare riferimento a quanto segue.
Lingue di visualizzazione supportate.

Quando si specifica utilizzando la proprietà della sorgente, il valore di impostazione degli elementi è il seguente.
[English_Gothic]: 0000 hex
[French_Gothic]: 0010 hex
[German_Gothic]: 0020 hex
[Italian_Gothic]: 0030 hex
[Portuguese_Gothic]: 0040 hex
[Spanish_Gothic]: 0050 hex
[Albanian_Gothic]: 0060 hex
[Croatian_Gothic]: 0070 hex
[Czech_Gothic]: 0080 hex
[Hungarian_Gothic]: 0090 hex
[Slovenian_Gothic]: 00D0 hex
[Polish_Gothic]: 00E0 hex
[Romanian_Gothic]: 00A0 hex
[Serbian_Gothic]: 00B0 hex
[Slovak_Gothic]: 00C0 hex
[Russian_Gothic]: 00F0 hex
[Greek_Gothic]: 0100 hex
[Turkish_Gothic]: 0110 hex
[Chinese_Simplified_GB2312_Gothic]: 0120 hex
[Chinese_Simplified_GB18030_Gothic]: 0130 hex
[Chinese_Traditional_Gothic]: 0140 hex
[Korean_Gothic]: 0150 hex
[Japanese_Gothic]: 0160 hex
[Thai_Gothic]: 0170 hex
[Hindi_Gothic]: 0180 hex
[Hebrew_Gothic]: 0190 hex
[Arabic_Gothic]: 01A0 hex

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).FontType'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Impostare il colore del carattere dei titoli visualizzati nell'intestazione.

Selezionare come visualizzare i colori.

-[Solido]: Visualizza un colore solido.

-[Lampeggiante]: Alterna 2 colori.

Quando si seleziona [Solido]Quando si seleziona [Solido]

Impostare il visualizzatore a colori.
A destra del nome dell’elemento c’è il visualizzatore a colori corrente. Fare clic sul visualizzatore a colori per far apparire una tavolozza dei colori. Selezionare il metodo di impostazione dei colori, [ID] o [RGB], che appare in cima alla tavolozza dei colori.
-[ID]: Dalla tavolozza dei colori, selezionare il colore del visualizzatore che si vuole usare. Il colore del visualizzatore si gestisce usando l’ID. Anche se i numeri ID sono gli stessi fra le impostazioni di colore, poiché il colore del visualizzatore dipende dal colore impostato, se si cambia il colore impostato, cambia anche il colore del visualizzatore.
-[RGB]: Impostare il colore del visualizzatore in formato RGB. Selezionare il colore dalla tavolozza o inserire il valore RGB.

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(Valore).TitleFontColor.Color.Value' / '(Valore).TitleFontColor.Color.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).TitleFontColor.Color.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Quando si seleziona [Lampeggiante]Quando si seleziona [Lampeggiante]

Selezionare la velocità di lampeggio del visualizzatore a colori.

Nota: Ci sono due impostazioni di colore quando si imposta [Tipo] su [Lampeggiante].

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).TitleFontColor.Color1.Value' / '(nome oggetto).TitleFontColor.Color1.ColorIndexEnabled'

'(nome oggetto).TitleFontColor.Color2.Value' / '(nome oggetto).TitleFontColor.Color2.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).TitleFontColor.Color1.Transparency' / '(nome oggetto).TitleFontColor.Color2.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare la dimensione del carattere dei titoli visualizzati nell'intestazione.

Impostazione del Range dei Valori: 6 - 512

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).TitleFontSize'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il colore del carattere dei dati di visualizzazione.

Selezionare come visualizzare i colori.

-[Solido]: Visualizza un colore solido.

-[Lampeggiante]: Alterna 2 colori.

Quando si seleziona [Solido]Quando si seleziona [Solido]

Nota:Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori:0 - 100

Quando si seleziona [Lampeggiante]Quando si seleziona [Lampeggiante]

Selezionare la velocità di lampeggio del visualizzatore a colori.

Nota:

Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato
Ci sono due impostazioni di colore quando si imposta [Tipo] su [Lampeggiante].

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori:0 - 100

Impostare la dimensione del carattere per i dati di visualizzazione.

Impostazione del Range dei Valori: 6 - 512

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).BodyFontSize'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

[Forma] - [Di base]

Impostare il colore di riempimento.

Selezionare come visualizzare i colori.

-[Solido]: Visualizza un colore solido.

-[Lampeggiante]: Alterna 2 colori.

Quando si seleziona [Solido]Quando si seleziona [Solido]

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Fill.Color.Value' / '(nome oggetto).Fill.Color.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Fill.Color.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Quando si seleziona [Lampeggiante]Quando si seleziona [Lampeggiante]

Selezionare la velocità con cui i due colori di visualizzazione cambiano.

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Fill.Color1.Value' / '(nome oggetto).Fill.Color1.ColorIndexEnabled'

'(nome oggetto).Fill.Color2.Value' / '(nome oggetto).Fill.Color2.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Fill.Color1.Transparency' / '(nome oggetto).Fill.Color2.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il colore del bordo.

Selezionare come visualizzare i colori.

-[Nessuno]: Non visualizza alcun colore.

-[Solido]: Visualizza un colore solido.

-[Motivo]: Visualizza due colori in un modello.

Quando si seleziona [Solido]Quando si seleziona [Solido]

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Border.Color.Value' / '(nome oggetto).Border.Color.ColorIndexEnabled

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Border.Color.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Quando si seleziona [Motivo]Quando si seleziona [Motivo]

Selezionare il motivo dei colori di visualizzazione.

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Border.ForeColor.Value' / '(nome oggetto).Border.ForeColor.ColorIndexEnabled'

'(nome oggetto).Border.BackColor.Value' / '(nome oggetto).Border.BackColor.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Border.ForeColor.Transparency' / '(nome oggetto).Border.BackColor.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare la larghezza del bordo.

Impostazione del Range dei Valori: 1 - 9

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).BorderThickness'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il colore della griglia della colonna.

Selezionare come visualizzare i colori.

-[Nessuno]: Non visualizza alcun colore.

-[Solido]: Visualizza un colore solido.

-[Motivo]: Visualizza due colori in un modello.

Quando si seleziona [Solido]Quando si seleziona [Solido]

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).ColumnGridColor.Color.Value' / '(nome oggetto).ColumnGridColor.Color.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).ColumnGridColor.Color.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Quando si seleziona [Motivo]Quando si seleziona [Motivo]

Selezionare il motivo dei colori di visualizzazione.

Nota: Per informazioni sulle impostazioni dei colori, fare riferimento a quanto segue.
Colore impostato

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).ColumnGridColor.ForeColor.Value' / '(nome oggetto).ColumnGridColor.ForeColor.ColorIndexEnabled'

'(nome oggetto).ColumnGridColor.BackColor.Value' / '(nome oggetto).ColumnGridColor.BackColor.ColorIndexEnabled'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare il livello di trasparenza del visualizzatore a colori.

Impostazione del Range dei Valori: 0 - 100

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).ColumnGridColor.ForeColor.Transparency' / '(nome oggetto).ColumnGridColor.BackColor.Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare la larghezza del bordo.

Impostazione del Range dei Valori: 1 - 9

Impostare la trasparenza di colore dell'intero oggetto.

Impostazione del Range dei Valori: 0 - 100

Nota: Quando si imposta la trasparenza per i colori di visualizzazione, appare una maggiore trasparenza perché è applicata a entrambi i colori.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Transparency'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

[Forma] - [Dimensione/Ubicazione]

Specificare le coordinate del bordo superiore sinistro dell'oggetto. La parte superiore sinistra della schermata di disegno è il punto iniziale delle coordinate.

Impostazione del Range dei Valori: -5000 - 10000

Impostare quando si disegnano oggetti lontano dalle coordinate di Griglia, Scorri la griglia, Griglia uniforme, Pannello dock e Pannello stack.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Location.Left' / '(nome oggetto).Location.Top'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare la posizione dell'oggetto da posizionare con numeri di riga e colonna.
La cella in alto a sinistra della schermata del disegno corrisponde alla riga e alla colonna iniziale. 0 è il numero della riga iniziale e della colonna iniziale.

Impostazione del Range dei Valori: 0 - 100

Impostare per posizionare oggetti nella griglia o nella griglia di scorrimento.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Location.Row' / '(nome oggetto).Location.Column'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare la capacità della riga o la capacità della colonna quando si posiziona l'oggetto su più righe e/o colonne.

Impostazione del Range dei Valori: 1 - 100

Impostare per posizionare oggetti nella griglia o nella griglia di scorrimento.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Location.RowSpan' / '(nome oggetto).Location.ColumnSpan'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Selezionare la direzione dove vuoi ancorare l'oggetto.

(Il valore tra parentesi rappresenta il valore della proprietà della sorgente.)

-[Sinistra] (0)

-[In cima] (1)

-[Destra] (2)

-[In fondo] (3)

Impostazione del Range dei Valori: 0 - 3

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Location.Dock'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare la larghezza e l'altezza dell'oggetto.
Per impostazione predefinita, i valori sono impostati tra parentesi. Quando si modifica il valore di altre impostazioni (come l'allineamento degli oggetti, i margini), il valore tra parentesi viene aggiornato di conseguenza.

Impostazione del Range dei Valori: 1 - 5000

Nota: Quando si posizionano oggetti su griglia, griglia di scorrimento o griglia uniforme, affinché l'oggetto si allinei con i bordi della griglia, si devono usare i valori predefiniti di larghezza e altezza.

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue. Si noti che se la larghezza e l'altezza rimangono i valori predefiniti, il valore della Binding Source è 0.
'(nome oggetto).Width' / '(nome oggetto).Height'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding

Impostare i margini dell'oggetto. Le impostazioni [Margine] dipendono dalle impostazioni [Allineamento dell'oggetto] e [Larghezza]/[Altezza]. Questa impostazione funziona insieme a [Allineamento dell'oggetto].

Impostazione del Range dei Valori: -1000 - 1000

Nota: Il margine non fa parte dell'area dell'oggetto. Toccare il suo margine non equivale a toccare l'oggetto.

Selezionare l'opzione di allineamento orizzontale. Quando l'oggetto è su [Canvas], [Scorri il Canvas], [Zoom Canvas], [View Box], questa impostazione non funziona.

-[Sinistra]: L'oggetto è allineato a sinistra rispetto al target del disegno. La posizione dell'oggetto si sposta a destra di una quantità pari al valore numerico impostato nel margine [Sinistra]. Il margine [Destro] viene ignorato.
-[Centro]: L'oggetto è allineato al centro rispetto al target del disegno. La posizione dell'oggetto si sposta a destra di una quantità pari al valore numerico impostato nel margine [Sinistra]. Il margine [Destro] viene ignorato.
-[Destro]: L'oggetto è allineato a destra rispetto al target del disegno. La posizione dell'oggetto si sposta a sinistra di una quantità pari al valore numerico impostato nel margine [Destro]. Il margine [Sinistra] viene ignorato.
-[Estensione]: La larghezza dell'oggetto è più piccola del valore impostato in [Larghezza] di una quantità pari al valore numerico impostato nel margine [Sinistra] e [Destro].

Nota: Quando l'oggetto [Larghezza] è impostato come valore predefinito (il valore è impostato tra parentesi), l'allineamento dell'oggetto è lo stesso di [Estensione] anche quando si selezionano opzioni diverse da [Estensione].

Selezionare l'opzione di allineamento verticale. Quando l'oggetto è su [Canvas], [Scorri il Canvas], [Zoom Canvas], [View Box], questa impostazione non funziona.
-[In cima]: L'oggetto è allineato in alto rispetto al target del disegno. La posizione di visualizzazione dell'oggetto si sposta verso il basso di una quantità pari al valore numerico impostato nel margine [In cima]. Il margine [In fondo] viene ignorato.
-[Medio]: L'oggetto è allineato al centro rispetto al target del disegno. La posizione di visualizzazione dell'oggetto si sposta verso il basso di una quantità pari al valore numerico impostato nel margine [In cima]. Il margine [In fondo] viene ignorato.
-[In fondo]: L'oggetto è allineato in basso rispetto al target del disegno. La posizione di visualizzazione dell'oggetto si sposta verso l'alto di una quantità pari al valore numerico impostato nel margine [In fondo]. Il margine [In cima] viene ignorato.
-[Estensione]: L'altezza dell'oggetto è inferiore al valore impostato in [Altezza] di una quantità pari al valore numerico impostato nel margine [In cima] e [In fondo].

Nota: Quando l'oggetto [Altezza] è impostato come valore predefinito (il valore è impostato tra parentesi), l'allineamento dell'oggetto è uguale a [Estensione] anche quando si selezionano opzioni diverse da [Estensione].

Selezionare lo stato di visibilità dell'oggetto.
Sul lato destro del campo, cliccare la casella per selezionare la proprietà della sorgente della funzione di visibilità.
(Il valore tra parentesi rappresenta il valore della proprietà della sorgente)

-[Visibile] (0): Visualizza l'oggetto.

-[Nascosto] (1): Nasconde l'oggetto. L'area dell'oggetto viene mantenuta.

-[Collassato] (2): Fa collassare l'oggetto. Anche l'area dell'oggetto viene collassata. La disposizione della schermata si può cambiare dinamicamente, facendo collassare gli oggetti sulla griglia uniforme, sul pannello stack o sul pannello dock.

Impostazione del Range dei Valori: 0 - 2

Nota:

Quando si usa una proprietà della sorgente di tipo BOOL, non si può usare [Collassato].
Per informazioni sulla visibilità dell'animazione e per esempi di operazioni, fare riferimento a quanto segue.
Funzionamento quando la visibilità dell'animazione è configurata
Per gli esempi di impostazione usando [Nascosto], fare riferimento a quanto segue.
Visualizzazione finestre
Per gli esempi di impostazione usando [Collassato], fare riferimento a quanto segue.
Configurazione di una schermata con più sezioni
Suddividere la schermata

Supporto associazione dati:

Per usare come Binding Source, fare riferimento a quanto segue.
'(nome oggetto).Visibility'

Se si usa un Binding Target, le Binding Sources che possono essere associate sono le seguenti.
[ Allarme] [ Variabile] [ Variabile locale] [ Oggetto grafico] [ Target] [ Apparecchiatura] [ Ricetta]

Per ulteriori informazioni sul concetto di Data Binding, fare riferimento a quanto segue.
Data Binding
