Visualizzazione finestre

Come fosse una finestra, si possono caricare contenuti sulla schermata. Toccare il tasto per mostrare il contenuto. Toccare di nuovo il tasto per chiudere il contenuto.

Esempio di funzionamento

Impostazione del flusso di lavoro

1. Aggiungere le variabili
2. Aggiunta di convertitori
3. Impostare la schermata dei contenuti
4. Definire le impostazioni dei contenuti.
5. Configurazioni Parti

Aggiungere le variabili

Esplora progetti: [Variabili] ➞ [Tutte le variabili]

Aggiungere le variabili seguenti.

Proprietà delle variabili:

[Nome]	[Tipo di dati]
Var1	[BOOL]

Aggiunta di convertitori

Esplora progetti: [Convertitori] ➞ [Convertitori definiti dall’utente]

Aggiungere i seguenti convertitori.

[Nome]	[Tipo]
Converter1	[Intervallo]

Proprietà Convertitore (Nome: Converter1):

Scheda	Proprietà			Valore
[Di base]	[Tipo di dati (sorgente)]			[Booleana]
	[Tipo di dati (risultato)]			[Numerico]
	[Intervallo]			2
		[Range1]	[Tipo di dati (Ingresso)]	[Falso]
			[Operatore]	[==]
			[Dati (uscita)]	1
		[Condizione Else]	[Dati (uscita)]	0

Impostare la schermata dei contenuti

Esplora progetti : [Progetto schermata] ➞ [Contenuti]

Aggiungere il contenuto seguente.

Proprietà di Content1:

Valore predefinito

Definire le impostazioni dei contenuti.

Esplora progetti: [Content1]

Per definire le impostazioni del contenuto come per es. dimensione e colore, in Vista Documenti fare clic sull’area per disegnare e definire le impostazioni nella finestra Proprietà.

Proprietà di Content1:

Scheda	Proprietà		Valori
[Di base]	[Riempimento]	[Valore]	ID:(qualunque)

Configurazioni Parti

Esplora progetti: [Progetto schermata] ➞ [Schermate] ➞ [Screen1]

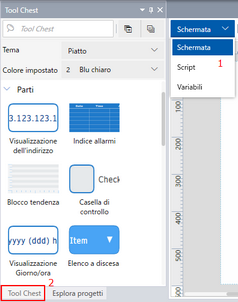

Trascina e rilascia i seguenti oggetti da [Tool Chest] nella schermata.

Proprietà oggetto Tasto a levetta (Nome: Inverti Switch1):

Scheda	Scheda secondaria	Proprietà	Valore
[Funzione]	[Di base]	[Valore corrente]	[Variabile] [Nome]: Var1

Proprietà dell'oggetto Visualizzazione del contenuto (Nome: ContentDisplay1):

Scheda	Scheda secondaria	Proprietà	Valore
[Funzione]	[Di base]	[ID contenuto]	1
[Forma]	[Dimensione/Posizione]	[Visibilità]	[Variabile] [Nome]: Var1
			[Convertitore]
			[Direzione]	[Unidirezionale]
			[Convertitore]	[Converter1]
