Propriétés (Chemin)

[Fonction] - [Toucher]
[Fonction] - [Détail]
[Forme] - [Basique]
[Forme] - [Taille/Emplacement]

[Fonction] - [Toucher]

Sélectionnez une opération à exécuter en touchant l'objet.

-[Aucun] -[Bit] -[Mot] -[Chaîne] -[Changement d'écran] -[Modification du contenu]

En sélectionnant [Bit]En sélectionnant [Bit]

Sélectionner le type d'opération.

[Opération]	Description
[Configurer]	Active la propriété booléenne spécifiée dans [Destination].
[Réinitialiser]	Désactive la propriété booléenne spécifiée dans [Destination].
[Basculer]	Active/désactive l'opération selon la propriété booléenne spécifiée. Si le bit est activé, il se désactive lorsqu'il est appuyé. Si le bit est désactivé, il s'active lorsqu'il est appuyé.
[Marche momentanée]	Active la propriété source booléenne spécifiée lorsque l'objet est appuyé et la désactive lorsque l'objet est relâché. Vous pouvez ajouter un délai à l'aide de la propriété [Activer le délai] ci-dessous.
[OFF momentané]	Désactive la propriété source booléenne spécifiée lorsque l'objet est appuyé et la désactive lorsque l'objet est relâché. Vous pouvez ajouter un délai à l'aide de la propriété [Activer le délai] ci-dessous.
[Activer le délai]	Utilisé avec les opérations Marche momentanée et Arrêt momentané, définit la durée pendant laquelle il faut appuyer sur l'objet avant que la propriété source booléenne soit activée ou désactivée. Spécifiez la durée en unités de 100 millisecondes. Remarque : si vous voulez définir un délai entre le relâchement de l'objet et l'activation ou la désactivation de la propriété source, vous ne pouvez pas utiliser ce paramètre. Dessinez plutôt un bouton et créez un script comme suit.

En sélectionnant [Mot]En sélectionnant [Mot]

Sélectionner le type d'opération.

[Opération]	Description
[Configurer]	Écrit la propriété source ou la constante spécifiée dans [Source] vers la propriété source définie dans le champ [Destination] et copie le résultat dans la propriété source de destination.
[Ajouter]	Ajoute la propriété source ou la constante spécifiée dans [Source] dans la propriété source définie dans le champ [Destination] et copie le résultat dans la propriété source de destination.
[Soustraire]	Soustrait la propriété source ou la constante spécifiée dans [Source] de la propriété source définie dans le champ [Destination] et copie le résultat dans la propriété source de destination.
[Multiplication]	Multiplie la propriété source ou la constante spécifiée dans [Source] par la propriété source définie dans le champ [Destination] et copie le résultat dans la propriété source de destination.
[Division]	Divise la propriété source ou la constante spécifiée dans [Source] par la propriété source définie dans le champ [Destination] et copie le résultat dans la propriété source de destination.
[AND]	Exécute une opération AND (AND au niveau du bit) entre l'entier ou la propriété source indiqué dans [Source] et la variable source définie dans le champ [Destination], puis copie le résultat dans la propriété source de destination.
[NAND]	Exécute l'opération NAND (produit logique suivi de NOT) entre l'entier ou la propriété source défini dans [Source] et la propriété source définie dans [Destination], puis copie le résultat dans la propriété source de destination.
[OR]	Écrit la valeur OR (somme logique) de l'entier ou la propriété source défini dans [Source] et la propriété source définie dans [Destination] et copie le résultat dans la propriété source de destination.
[NOR]	Écrit la valeur NOR (somme logique suivi de l'invertisseur) de l'entier ou la propriété source défini dans [Source] et la propriété source définie dans [Destination] et copie le résultat dans la propriété source de destination.
[XOR]	Écrit la valeur XOR (somme logique exclusive) de l'entier ou la propriété source défini dans [Source] et la propriété source définie dans [Destination] et copie le résultat dans la propriété source de destination.

En sélectionnant [Chaîne]En sélectionnant [Chaîne]

Sélectionner le type d'opération.

[Opération]	Description
[Configurer]	Écrit la propriété source ou la constante spécifiée dans [Source] vers la propriété source définie dans le champ [Destination] et copie le résultat dans la propriété source de destination.
[Concaténer]	Écrit la propriété source ou la constante spécifiée dans [Source] vers la propriété source définie dans le champ [Destination] et combine le résultat avec la propriété source de destination.

En sélectionnant [Changement d'écran]En sélectionnant [Changement d'écran]

Sélectionner le type d'opération.

[Précédent]	Retour à l'écran précédent
[ID spécifique]	Modifier l'ID d'écran spécifique spécifié dans [Écran]

En sélectionnant [Modification du contenu]En sélectionnant [Modification du contenu]

Sélectionner le type d'opération.

[Précédent]	Retourner au contenu précédent
[ID spécifique]	Modifier l'ID de contenu spécifique spécifié dans [Contenu]

[Fonction] - [Détail]

Attribue la propriété source de type booléen. Lorsque la valeur de la propriété source attribuée est Vrai, le fonctionnement tactile de l'objet est désactivé.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Interlock'

Lorsqu'elles sont utilisées comme cible de liaison, les sources de liaison qui peuvent être associées sont les suivantes.
[ Alarme] [ Variable] [ Variable locale] [ Objet graphique] [ Cible] [ Équipement] [ Recette]

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de sécurité de l'objet. Lorsque vous appuyez sur l'objet, les opérations tactiles sont activées lorsque le niveau de sécurité de l'opérateur est égal ou supérieur au niveau de sécurité spécifié ici.

Plage de valeurs de configuration :0 - 65535

Lorsque [Alarme/Événements]→[Journal des opérations]→[Appui d'objet] est désactivé, sélectionnez l'option [Journal des opérations] pour enregistrer l'utilisateur qui a manipulé l'objet.

Remarque : Pour plus d'informations sur le journal des opérations, voir ci-dessous.

Vue d'ensemble

Sélectionner le son du bip sur appui.

-[Aucun] : Aucun bip.

-[Unique] : Un seul bip.

[Continu] : bip continu.

[Périodique] : bip à intervalles réguliers.

Lorsque vous appuyez sur le bouton, il se déplace vers la droite 4 pixels et vers le bas 4 pixels.

Remarque :

Si vous appuyez sur l'extrémité du bouton, il ne fonctionnera pas car la position de la position touchée est différente de celle du bouton.
Si vous activez l'ombre, la position du bouton se déplacera vers la position de l'ombre.

[Forme] - [Basique]

Définissez la couleur du remplissage.

Sélectionnez le mode d'affichage des couleurs.

-[Aucun] : N'affiche aucune couleur.

-[Unie] : Affiche une couleur unie.

-[Motif] : Afficher deux couleurs dans un motif.

-[Dégradé linéaire] : Change de couleur progressivement d'un bout à l'autre de l'objet.

-[Dégradé radial] : Change de couleur progressivement à partir du point central.

-[Clignotement] : Alternance entre 2 couleurs.

Lorsque vous sélectionnez [Unie]Lorsque vous sélectionnez [Unie]

Définissez le couleur d'affichage.
À droite du nom de l'élément se trouve la couleur d'affichage actuelle. Cliquez sur la couleur d'affichage pour faire apparaître une palette de couleurs. Sélectionnez la méthode de configuration des couleurs, soit [ID] ou [RVB], qui apparaît en haut de la palette de couleurs.
-[ID] : Dans la palette de couleurs, sélectionnez la couleur d'affichage que vous souhaitez utiliser. La couleur d'affichage est gérée à l'aide de l'ID. Bien que les numéros d'identification soient les mêmes entre les jeux de couleurs, car la couleur d'affichage dépend du jeu de couleurs, si vous changez le jeu de couleurs, la couleur d'affichage changera également.
-[RVB] : Définissez le couleur d'affichage au format RVB. Sélectionnez dans la palette de couleurs ou saisissez la valeur RVB.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Fill.Color.Value' / '(nom de l'objet).Fill.Color.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Fill.Color.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Lors de la sélection de [Motif]Lors de la sélection de [Motif]

Sélectionnez le motif des couleurs d'affichage.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Fill.ForeColor.Value' / '(nom de l'objet).Fill.ForeColor.ColorIndexEnabled'

'(nom de l'objet).Fill.BackColor.Value' / '(nom de l'objet).Fill.BackColor.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Fill.ForeColor.Transparency' / '(nom de l'objet).Fill.BackColor.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

En sélectionnant [Dégradé linéaire]En sélectionnant [Dégradé linéaire]

Définissez la direction des changements de couleur.

Définit la position du point de branchement sélectionné. Sélectionnez les points de branchement avec le curseur sur un élément. Vous pouvez également utiliser le curseur pour déplacer la position du point de branchement. Cliquez sur le + à droite du curseur pour ajouter un point de branchement. Cliquez sur x pour supprimer le point de branchement.

Définissez la couleur d'affichage du point de branchement sélectionné.
À droite du nom de l'élément se trouve la couleur d'affichage actuelle. Cliquez sur la couleur d'affichage pour faire apparaître une palette de couleurs. Sélectionnez la méthode de configuration des couleurs, soit [ID] ou [RVB], qui apparaît en haut de la palette de couleurs.

[ID] : Dans la palette de couleurs, sélectionnez la couleur d'affichage que vous souhaitez utiliser. La couleur d'affichage est gérée à l'aide de l'ID. Bien que les numéros d'identification soient les mêmes entre les jeux de couleurs, car la couleur d'affichage dépend du jeu de couleurs, si vous changez le jeu de couleurs, la couleur d'affichage changera également.
[RVB] : Définissez le couleur d'affichage au format RVB. Sélectionnez dans la palette de couleurs ou saisissez la valeur RVB.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

En sélectionnant [Dégradé radial]En sélectionnant [Dégradé radial]

Dans [Position centrale], sélectionnez la position de départ des changements de couleur. Vous pouvez utiliser [Centre horizontal] et [Centre vertical] pour régler avec précision la position centrale.

[ID] : Dans la palette de couleurs, sélectionnez la couleur d'affichage que vous souhaitez utiliser. La couleur d'affichage est gérée à l'aide de l'ID. Bien que les numéros d'identification soient les mêmes entre les jeux de couleurs, car la couleur d'affichage dépend du jeu de couleurs, si vous changez le jeu de couleurs, la couleur d'affichage changera également.
[RVB] : Définissez le couleur d'affichage au format RVB. Sélectionnez dans la palette de couleurs ou saisissez la valeur RVB.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

En sélectionnant [Clignotement]En sélectionnant [Clignotement]

Sélectionnez la vitesse à laquelle les deux couleurs d'affichage changent.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Fill.Color1.Value' / '(nom de l'objet).Fill.Color1.ColorIndexEnabled'

'(nom de l'objet).Fill.Color2.Value' / '(nom de l'objet).Fill.Color2.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Fill.Color1.Transparency' / '(nom de l'objet).Fill.Color2.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez la couleur de la bordure.

Sélectionnez le mode d'affichage des couleurs.

-[Aucun] : N'affiche aucune couleur.

-[Unie] : Affiche une couleur unie.

-[Motif] : Afficher deux couleurs dans un motif.

-[Dégradé linéaire] : Change de couleur progressivement d'un bout à l'autre de l'objet.

-[Dégradé radial] : Change de couleur progressivement à partir du point central.

-[Clignotement] : Alternance entre 2 couleurs.

Lorsque vous sélectionnez [Unie]Lorsque vous sélectionnez [Unie]

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Border.Color.Value' / '(nom de l'objet).Border.Color.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Border.Color.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Lors de la sélection de [Motif]Lors de la sélection de [Motif]

Sélectionnez le motif des couleurs d'affichage.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Border.ForeColor.Value' / '(nom de l'objet).Border.ForeColor.ColorIndexEnabled'

'(nom de l'objet).Border.BackColor.Value' / '(nom de l'objet).Border.BackColor.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Border.ForeColor.Transparency' / '(nom de l'objet).Border.BackColor.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

En sélectionnant [Dégradé linéaire]En sélectionnant [Dégradé linéaire]

Définissez la direction des changements de couleur.

[ID] : Dans la palette de couleurs, sélectionnez la couleur d'affichage que vous souhaitez utiliser. La couleur d'affichage est gérée à l'aide de l'ID. Bien que les numéros d'identification soient les mêmes entre les jeux de couleurs, car la couleur d'affichage dépend du jeu de couleurs, si vous changez le jeu de couleurs, la couleur d'affichage changera également.
[RVB] : Définissez le couleur d'affichage au format RVB. Sélectionnez dans la palette de couleurs ou saisissez la valeur RVB.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

En sélectionnant [Dégradé radial]En sélectionnant [Dégradé radial]

[ID] : Dans la palette de couleurs, sélectionnez la couleur d'affichage que vous souhaitez utiliser. La couleur d'affichage est gérée à l'aide de l'ID. Bien que les numéros d'identification soient les mêmes entre les jeux de couleurs, car la couleur d'affichage dépend du jeu de couleurs, si vous changez le jeu de couleurs, la couleur d'affichage changera également.
[RVB] : Définissez le couleur d'affichage au format RVB. Sélectionnez dans la palette de couleurs ou saisissez la valeur RVB.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

En sélectionnant [Clignotement]En sélectionnant [Clignotement]

Sélectionnez la vitesse du clignotement la couleur d'affichage.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Border.Color1.Value' / '(nom de l'objet).Border.Color1.ColorIndexEnabled'

'(nom de l'objet).Border.Color2.Value' / '(nom de l'objet).Border.Color2.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Border.Color1.Transparency' / '(nom de l'objet).Border.Color2.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définit la largeur de ligne du cadre.

Plage de valeurs de configuration : 1 - 9

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Thickness'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Cliquez sur l'icône

pour ouvrir l'[Éditeur de chemin]. Concevez l'objet de chemin à l'aide d'une chaîne de chemin ou de texte.

Définissez la manière dont l'objet Chemin est conçu. Sélectionnez [Chaîne du chemin] ou [Du texte].

Remarque : La chaîne de chemin est effacée lorsque vous passez de [Chaîne du chemin] à [Du texte] dans l'[Éditeur de chemin]. Lorsque vous passez de [Du texte] à [Chaîne du chemin], la chaîne de chemin est construite à partir du texte.

Utilisez une chaîne de chemin pour concevoir l'objet chemin.

Saisissez une chaîne de chemin dans le champ de saisie ou collez une chaîne de chemin copiée.

Remarque :

Utilisez des chaînes de chemin SVG2.
Lorsque vous entrez une chaîne de chemin, utilisez des coordonnées absolues.
Seuls les chemins fermés sont pris en charge.
Exemple : "M0,0 L100,100 L200,0"et"M0,0 L100,100 L200,0Z" donnent le même résultat.

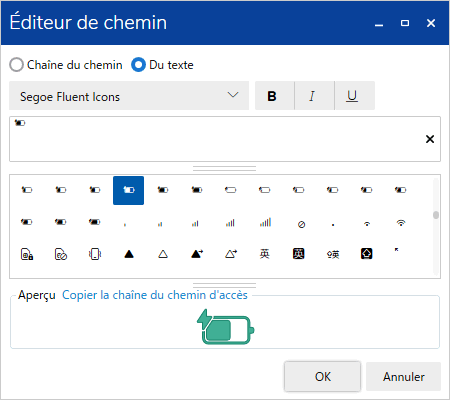

Utilisez du texte pour concevoir l'objet de chemin.

Sélectionnez le type et les attributs de police, puis saisissez le texte dans le champ de saisie. Vous pouvez également entrer du texte dans le champ de saisie en cliquant sur le caractère dans la table des caractères.

Exemple :

Vous pouvez saisir au maximum 512 caractères. Le retour à la ligne automatique est pris en charge pour la saisie de texte.

Remarque :

Seuls les chemins fermés sont pris en charge. Les contours de police sont utilisés pour les chemins basés sur des polices.
Toutes les polices installées sur le système Windows sont disponibles.

Ce champ affiche un aperçu de l'objet Chemin.

Remarque : En cas d'erreur de syntaxe, l'aperçu n'est pas disponible.

Cliquez pour copier la chaîne de chemin.

Définissez toute la transparence de couleur de l'objet.

Plage de valeurs de configuration : 0 - 100

Remarque : Lorsque la transparence est définie pour les couleurs d'affichage, il en résulte une transparence plus élevée car elle est appliquée aux deux couleurs.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez la couleur de l'ombre de la police.

Cochez cette case pour afficher une ombre sur l'objet.

Définit la distance entre un objet et son ombre.

Plage de valeurs de configuration : 0 - 100

Sélectionnez l'emplacement de l'ombre.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Shadow.Color.Value' / '(nom de l'objet).Shadow.Color.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(object name).Shadow.Color.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

[Forme] - [Taille/Emplacement]

Indiquez les coordonnées du bord supérieur gauche de l'objet. La partie supérieure gauche de l'écran de dessin est le point de départ des coordonnées.

Plage de valeurs de configuration : -5000 - 10000

Défini lors du dessin d'objets éloignés des coordonnées de la grille, de la grille de défilement, de la grille uniforme, du panneau d'ancrage et du panneau d'empilement.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Location.Left' / '(nom de l'objet).Location.Top'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez l'emplacement d'un objet à placer avec des numéros de ligne et de colonne.
La cellule en haut à gauche de l'écran de dessin est la ligne et la colonne de départ. 0 est le numéro de la ligne et de la colonne de départ.

Plage de valeurs de configuration : 0 - 100

Défini lors du placement d'objets dans une grille ou une grille de défilement.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Location.Row' / '(nom de l'objet).Location.Column'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez l'étendue des lignes ou des colonnes lorsque vous souhaitez placer un objet sur plusieurs lignes et/ou colonnes.

Plage de valeurs de configuration : 1 - 100

Défini lors du placement d'objets dans une grille ou une grille de défilement.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Location.RowSpan' / '(nom de l'objet).Location.ColumnSpan'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Sélectionnez la direction dans laquelle vous souhaitez ancrer l'objet.

(La valeur entre parenthèses représente la valeur de la propriété source.)

-[Gauche] (0)

-[Haut] (1)

-[Droite] (2)

-[Bas] (3)

Plage de valeurs de configuration : 0 - 3

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Location.Dock'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez la largeur et la hauteur de l'objet.
Par défaut, les valeurs sont placées entre parenthèses. Si vous modifiez la valeur d'autres paramètres (tels que l'alignement des objets, les marges), la valeur entre parenthèses est mise à jour en conséquence.

Plage de valeurs de configuration : 1 - 5000

Remarque : Lorsque vous placez des objets sur une grille, une grille de défilement ou une grille uniforme, pour que l'objet s'aligne sur les bords de la grille, utilisez les valeurs par défaut de la largeur et de la hauteur.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit. Notez que si la largeur et la hauteur conservent leurs valeurs par défaut, la valeur de la source de liaison est 0.
'(nom de l'objet).Width' / '(nom de l'objet).Height'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez l'angle de rotation de l'objet. Définissez l'angle de rotation dans le sens horaire.

Plage de valeurs de configuration : -360 - 360

Définissez les marges de l'objet. Les paramètres [Marge] dépendent des paramètres [Alignement de l'objet] et [Largeur]/[Hauteur]. Ce paramètre fonctionne conjointement avec [Alignement de l'objet].

Plage de valeurs de configuration : -1000 - 1000

Remarque : La marge ne fait pas partie de la zone de l'objet. Toucher sa marge n'est pas la même chose que toucher l'objet.

Sélectionnez l'option d'alignement horizontal. Lorsque l'objet est sur [Toile], [Défiler la toile], [Agrandir la toile], [Zone d'affichage], ce paramètre ne fonctionne pas.

-[Gauche] : L'objet est aligné à gauche par rapport à la cible du dessin. La position de l'objet se déplace vers la droite de la valeur numérique définie dans la marge [Gauche]. La marge [Droite] est ignorée.
-[Centre] : L'objet est aligné au centre par rapport à la cible du dessin. La position de l'objet se déplace vers la droite de la valeur numérique définie dans la marge [Gauche]. La marge [Droite] est ignorée.
-[Droite] : L'objet est aligné à droite par rapport à la cible du dessin. La position de l'objet se déplace vers la gauche de la valeur numérique définie dans la marge [Droite]. La marge [Gauche] est ignorée.
-[Étirer] : La largeur de l'objet est inférieure à la valeur définie dans [Largeur] par la valeur numérique définie dans les marges [Gauche] et [Droite].

Remarque : Lorsque l'objet [Largeur] est défini comme valeur par défaut (les valeurs sont entre parenthèses), l'alignement de l'objet est identique à [Étirer] même si vous sélectionnez une autre option que [Étirer].

Sélectionnez l'option d'alignement vertical. Lorsque l'objet est sur [Toile], [Défiler la toile], [Agrandir la toile], [Zone d'affichage], ce paramètre ne fonctionne pas.
-[Haut] : L'objet est aligné en haut par rapport à la cible du dessin. La position d'affichage de l'objet se déplace vers le bas de la valeur numérique définie dans la marge [Haut]. La marge [Bas] est ignorée.
-[Milieu] : L'objet est aligné au milieu par rapport à la cible du dessin. La position d'affichage de l'objet se déplace vers le bas de la valeur numérique définie dans la marge [Haut]. La marge [Bas] est ignorée.
-[Bas] : L'objet est aligné en bas par rapport à la cible du dessin. La position d'affichage de l'objet se déplace vers le haut de la valeur numérique définie dans la marge [Bas]. La marge [Haut] est ignorée.
-[Étirer] : La hauteur de l'objet est inférieure à la valeur définie dans [Hauteur] par la valeur numérique définie dans les marges [Haut] et [Bas].

Remarque : Lorsque l'objet [Hauteur] est défini comme valeur par défaut (les valeurs sont entre parenthèses), l'alignement de l'objet est identique à [Étirer] même si vous sélectionnez une autre option que [Étirer].

Définissez la valeur de déplacement de l’objet dans le sens vertical/horizontal.
Dans [Décalage horizontal], vous pouvez définir une valeur positive pour déplacer l'objet de gauche à droite, ou une valeur négative pour déplacer l'objet de droite à gauche.
Dans [Décalage vertical], vous pouvez définir une valeur positive pour déplacer l'objet vers le bas et une valeur négative pour déplacer l'objet vers le haut.
Sur le côté droit du champ, cliquez sur la case pour sélectionner la propriété source qui stocke la quantité de mouvement.

Plage de valeurs de configuration : -5000 - 10000

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.HorizontalOffset' / '(nom de l'objet).Animation.VerticalOffset'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le point d'origine (axe X/Y) de l'objet qui est mis à l'échelle vers le haut ou vers le bas.
Sur l'objet, avant d'appliquer un mouvement, définissez son point de base comme pourcentage du coin supérieur gauche de l'objet.
Sur le côté droit du champ, cliquez sur la case pour sélectionner la propriété source qui stocke le point de base.

Plage de valeurs de configuration : 0 - 100

Lorsque [Ancrage horizontal] = 25 et [Ancrage vertical] = 75, le point de base est celui affiché ci-dessous.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.HorizontalAnchor' / '(nom de l'objet).Animation.VerticalAnchor'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le pourcentage de l’objet après avoir mis à l’échelle vers le haut ou vers le bas.
Sur le côté droit du champ, cliquez sur la case pour sélectionner la propriété source qui enregistre la taille de l'objet sous forme de pourcentage.

Plage de valeurs de configuration : -32768 - 32767

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.HorizontalScale' / '(nom de l'objet).Animation.VerticalScale'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le centre de rotation (axe X/Y) de l’objet.
Sur l'objet, avant d'appliquer un mouvement, définissez la position du point de base comme pourcentage de la largeur et de la hauteur de l'objet.
Sur le côté droit du champ, cliquez sur la case pour sélectionner la propriété source qui stocke la coordonnée X ou Y du point central de rotation.

Plage de valeurs de configuration : -1000 - 1000

Lorsque [Centre de rotation (X)] = 50, et [Centre de rotation (Y)] = 500, le centre de rotation est celui affiché ci-dessous.

Remarque : 0 est le côté gauche ou le côté supérieur de l’objet et 100 est le côté droit ou le côté inférieur de l’objet.

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.RotationCenterX' / '(nom de l'objet).Animation.RotationCenterY'
'(nom de l'objet).Animation.RotationCenterX' / '(nom de l'objet).Animation.RotationCenterY'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez l'angle de rotation de l'objet.
Sur le côté droit du champ, cliquez sur la case pour sélectionner la propriété source qui stocke l'angle de rotation.

Plage de valeurs de configuration : -32768 - 32767

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.RotationAngle'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Cochez cette case pour configurer l'animation de remplissage.

Définissez le pourcentage pour le remplissage horizontal de l'objet.

Plage de valeurs de configuration : À partir de [Point de départ horizontal] lorsque [Centre un côté] est sélectionné : -100
Autre que ce qui précède : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.FillLevel.HorizontalFill'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Sélectionnez le point de départ du remplissage.

-[Gauche] : Le côté gauche de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage horizontal] augmente, l'objet se remplit vers la droite.

-[Droite] : Le côté droit de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage horizontal] augmente, l'objet se remplit vers la gauche.

-[Centre un côté] : Le centre de l'objet est le point de départ du remplissage. Lorsque la valeur de [Remplissage horizontal] augmente, l'objet se remplit vers la droite ; et lorsque la valeur diminue, l'objet se remplit vers la gauche.

-[Centre deux côtés] : Le centre de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage horizontal] augmente, l'objet se remplit vers la droite et la gauche.

Définissez le pourcentage pour le remplissage vertical de l'objet.

Plage de valeurs de configuration : À partir de [Point de début vertical] lorsque [Milieu un côté] est sélectionné : -100
Autres que ce qui précède : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.FillLevel.VerticalFill'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Sélectionnez le point de départ du remplissage.

-[Haut] : Le haut de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage vertical] augmente, l'objet se remplit vers le bas.

-[Bas] : Le bas de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage vertical] augmente, l'objet se remplit vers le haut.

-[Milieu un côté] : Le milieu de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage vertical] augmente, l'objet se remplit vers le haut ; et lorsque la valeur diminue, l'objet se remplit vers le bas.

-[Milieu deux côtés] : Le milieu de l'objet est le point de départ du remplissage. Lorsque la valeur [Remplissage vertical] augmente, l'objet se remplit vers le haut et vers le bas.

Remarque : Pour plus d'informations sur les jeux de couleurs, consultez ce qui suit.
Jeu de couleurs

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.FillLevel.BackColor.Color.Value' / '(nom de l'objet).Animation.FillLevel.BackColor.Color.ColorIndexEnabled'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Définissez le niveau de transparence de la couleur d'affichage.

Plage de valeurs de configuration : 0 - 100

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Animation.FillLevel.BackColor.Color.Transparency'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données

Sélectionnez l'état de visibilité de l'objet.
Sur le côté droit du champ, cliquez sur la case pour sélectionner la propriété source de la fonction de visibilité.
(La valeur entre parenthèses représente la valeur de la propriété source)

-[Visible] (0) : Affiche l'objet.

-[Masqué] (1) : Masque l'objet. La zone de l'objet est gérée.

-[Réduit] (2) : Réduire l'objet. La zone de l'objet est également réduite. Vous pouvez modifier de façon dynamique la disposition de l'écran en réduisant les objets de la grille uniforme, du panneau d'empilage ou du panneau d'accueil.

Plage de valeurs de configuration : 0 - 2

Remarque :

Lorsque vous utilisez une propriété source de type BOOL, vous ne pouvez pas utiliser [Réduit].
Pour plus d'informations sur l'animation de visibilité et des exemples d'opération, reportez-vous à ce qui suit.
Opération lorsque l'animation de visibilité est configurée
Pour des exemples de configurations qui utilisent [Masqué], reportez-vous à ce qui suit.
Affichage des fenêtres
Pour des exemples de configurations qui utilisent [Réduit], reportez-vous à ce qui suit.
Configuration d’un écran avec plusieurs sections
Diviser un écran

Prise en charge de la liaison des données :

Pour l'utiliser comme source de liaison, reportez-vous à ce qui suit.
'(nom de l'objet).Visibility'

Pour plus d'informations sur le concept de liaison de données, reportez-vous à ce qui suit.
Liaison des données
