Affichage des fenêtres

Comme un fenêtre, vous pouvez charger le contenu sur l'écran. Touchez le bouton pour afficher le contenu. Touchez le bouton à nouveau pour fermer le contenu.

Exemple d'opération

Configuration du flux de travail

1. Ajouter des variables
2. Ajouter un convertisseur
3. Configurer l'écran Contenu
4. Définir les paramètres du contenu
5. Configurer des composants

Ajouter des variables

Explorateur de projets : [Variables] ➞ [Toutes les variables]

Ajoutez les variables suivantes.

Propriétés de variable :

[Nom]	[Type de données]
Var1	[BOOL]

Ajouter un convertisseur

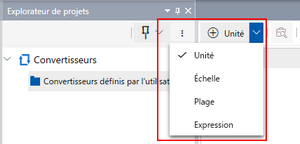

Explorateur de projets : [Convertisseurs] ➞ [Convertisseurs définis par l'utilisateur]

Ajoutez le convertisseur suivant

[Nom]	[Type]
Converter1	[Plage]

Convertisseurs (Nom : Converter1) :

Onglet	Propriété			Valeur
[De base]	[Type de données (Source)]			[Booléen]
	[Type de données (Résultat)]			[Numérique]
	[Plage]			2
		[Range1]	[Données (Saisie)]	[Faux]
			[Opérateur]	[==]
			[Données (Sortie)]	1
		[Condition Else]	[Données (Sortie)]	0

Configurer l'écran Contenu

Explorateur de projets : [Conception d'écran] ➞ [Contenu]

Ajoutez le contenu suivant.

Propriétés de Content1 :

Valeur par défaut

Définir les paramètres du contenu

Explorateur de projets : [Content1]

Pour définir les paramètres de contenu comme la taille et la couleur, dans l'affichage Document, cliquez sur la zone de dessin et définissez les paramètres dans la fenêtre Propriétés.

Propriétés de Content1 :

Onglet	Propriété		Valeurs
[De base]	[Remplissage]	[Valeur]	ID : (Tout)

Configurer des composants

Explorateur de projets : [Conception d'écran] ➞ [Écran] ➞ [Screen1]

Faites glisser et déposez les objets suivants de la [Bibliothèque d'objets] vers l'écran.

Objet de bouton bascule (Nom : Propriétés ToggleSwitch1) :

Onglet	Sous-onglet	Propriété	Valeur
[Fonction]	[De base]	[Valeur actuelle]	[Variable] [Nom] : Var1

Objet d'affichage de contenu (Nom : Propriétés (ContentDisplay1) :

Onglet	Sous-onglet	Propriété	Valeur
[Fonction]	[De base]	[ID du contenu]	1
[Forme]	[Taille/Emplacement]	[Visibilité]	[Variable] [Nom] : Var1
			[Convertisseur]
			[Direction]	[Unidirectionnel]
			[Convertisseur]	[Converter1]
