Alterar valor

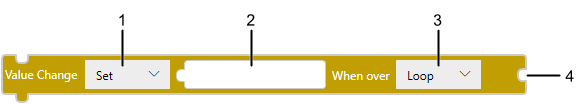

A operação Alterar valor altera o valor e a propriedade da Variável, Objeto e Terminal.

1: Operação

2: Destino

3: When over

Defina a operação quando o valor exceder a faixa.

Configuração em [When over]:

• [Loop]: A parte que excede a faixa loops para o valor mínimo ou máximo. Por exemplo, se a faixa de valor for de 0 a 10, adicionar 7 a um valor atual de 5 resultará em 1. A única exceção é quando a operação é [Set]. Nesse caso, quando você grava um valor que excede a faixa de valores, o valor atual permanece inalterado.
• [Stop]: O valor é definido para o valor mínimo ou máximo.

4: Fonte

Operação

[Set]	Bloco [Set] Texto '$Enums.AssignmentOperator.Set' Ou '='	Grava a variável, constante ou expressão especificada no bloco da origem para o bloco de destino.
[AddTo]	Bloco [AddTo] Texto '$Enums.AssignmentOperator.AddTo' Or'+='	Adiciona a variável, constante ou expressão especificada no bloco da origem para o bloco de destino.
[SubTo]	Bloco [SubTo] Texto '$Enums.AssignmentOperator.SubTo' Ou '-='	Subtrai a variável, constante ou expressão especificada no bloco de origem para o bloco de destino.
[MulTo]	Bloco [MulTo] Texto '$Enums.AssignmentOperator.MulTo' Ou'*='	Multiplica o valor do bloco de destino pela variável, constante ou expressão especificada no bloco de origem e copia o resultado para o bloco de destino.
[DivTo]	Bloco [DivTo] Texto '$Enums.AssignmentOperator.DivTo' Ou'/='	Divide o valor do bloco de destino pela variável, constante ou expressão especificada no bloco de origem e copia o resultado para o bloco de destino.
[AndTo]	Bloco [AndTo] Texto '$Enums.AssignmentOperator.AndTo' Ou'&='	Executa a operação AND (produto lógico) entre o integer ou a variável especificado no bloco de origem e o bloco de destino e copia o resultado para o bloco de destino.
[OrTo]	Bloco [OrTo] Texto '$Enums.AssignmentOperator.OrTo' Ou'|='	Executa a operação OR (soma lógica) entre o integer ou a variável especificado no bloco de origem e o bloco de destino e copia o resultado para o bloco de destino.
[XorTo]	Bloco [XorTo] Texto '$Enums.AssignmentOperator.XorTo' Ou'^='	Executa a operação XOR (soma lógica exclusiva) entre o integer ou a variável especificado no bloco de origem e o bloco de destino e copia o resultado para o bloco de destino.
[NandTo]	Bloco [NandTo] Texto '$Enums.AssignmentOperator.NandTo'	Executa a operação NAND (produto lógico seguido de NOT) entre o integer ou variável especificado no bloco de origem e o bloco de destino, em seguida, copia o resultado para o bloco de destino.
[NorTo]	Bloco [NorTo] Texto '$Enums.AssignmentOperator.NorTo'	Executa a operação NOR (soma lógica seguida por Inversor) entre o integer ou a variável especificado no bloco de origem e o bloco de destino e copia o resultado para o bloco de destino.





A operação [Alterar valor] permite definir uma variável ou propriedade de origem como destino.



Alteração do valor da variável - INTEIRO

Definir o valor do bloco de origem para a variável no bloco de destino.

(Exemplo): Set

Operação	Bloco de destino	Bloco de origem
[Set]	Defina a variável INT1 para o bloco da variável.	Selecione [Int] e defina 5 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, INT1, 5);

→ INT1 está definido como 5 quando o script é executado.

(Exemplo): AddTo

Operação	Bloco de destino	Bloco de origem
[AddTo]	Defina a variável INT1 para o bloco da variável.	Selecione [Int] e defina 7 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, INT1, 7);

→ Se INT1 for 3 quando o script for executado, 7 do bloco de origem será adicionado e INT1 se tornará 10.

(Exemplo): SubTo

Operação	Bloco de destino	Bloco de origem
[SubTo]	Defina a variável INT1 para o bloco da variável.	Selecione [Int] e defina 3 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.SubTo, INT1, 3);

→ Se INT1 for 5 quando o script for executado, o valor 3 no bloco de origem será subtraído e INT1 se tornará 2.

(Exemplo): DivTo

Operação	Bloco de destino	Bloco de origem
[DivTo]	Defina a variável INT1 para o bloco da variável.	Selecione [Int] e defina 2 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.DivTo, INT1, 2);

→ Se INT1 for 5 quando o script for executado, seu valor será dividido pelo valor do bloco de origem de 2 e INT1 se tornará 2. Se o valor for do tipo integer, o valor do ponto decimal será truncado.

(Exemplo): MulTo

Operação	Bloco de destino	Bloco de origem
[MulTo]	Defina a variável INT1 para o bloco da variável.	Selecione [Int] e defina 5 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.MulTo, INT1, 5);

→ Se INT1 for 3 quando o script for executado, seu valor será multiplicado pelo valor do bloco de origem de 5 e INT1 se tornará 15.

(Exemplo): AndTo

Operação	Bloco de destino	Bloco de origem
[AndTo]	Defina a variável SINT1 para o bloco da variável.	Defina a variável SINT2 para o bloco da variável.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AndTo, SINT1, SINT2);

→ Se SINT1 for 3 (binário: 00000011) e SINT2 for 5 (binário: 00000101), SINT1 será 1 (binário: 00000001) quando o disparo ocorre.

A expressão lógica converte o valor do bloco de destino e o bloco de origem em números binários e calcula o produto lógico em cada dígito. Defina o resultado de volta à raiz original e defina-o para o bloco de destino.

(Exemplo): OrTo

Operação	Bloco de destino	Bloco de origem
[OrTo]	Defina a variável SINT1 para o bloco da variável.	Defina a variável SINT2 para o bloco da variável.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.OrTo, SINT1, SINT2);

→ Se SINT1 for 3 (binário: 00000011) e SINT2 for 5 (binário: 00000101), SINT1 será 7 (binário: 00000111) quando o disparo ocorre.

A expressão lógica converte o valor do bloco de destino e o bloco de origem em números binários e calcula a soma lógica em cada dígito. Defina o resultado de volta à raiz original e defina-o para o bloco de destino.

(Exemplo): XorTo

Operação	Bloco de destino	Bloco de origem
[XorTo]	Defina a variável SINT1 para o bloco da variável.	Defina a variável SINT2 para o bloco da variável.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.XorTo, SINT1, SINT2);

→ Se SINT1 for 3 (binário: 00000011) e SINT2 for 5 (binário: 00000101), SINT1 será 6 (binário: 00000110) quando o disparo ocorre.

A expressão lógica converte o valor do bloco de destino e o bloco de origem em números binários e calcula uma soma lógica exclusiva em cada dígito. Defina o resultado de volta à raiz original e defina-o para o bloco de destino.

(Exemplo): NandTo

Operação	Bloco de destino	Bloco de origem
[NandTo]	Defina a variável SINT1 para o bloco da variável.	Defina a variável SINT2 para o bloco da variável.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.NandTo, SINT1, SINT2);

→ Se SINT1 for 3 (binário: 00000011) e SINT2 for 5 (binário: 00000101), SINT1 será -2 (binário: 11111110) quando o disparo ocorre.

A expressão lógica converte o valor do bloco de destino e o bloco de origem em números binários e calcula o produto lógico negativo em cada dígito. Defina o resultado de volta à raiz original e defina-o para o bloco de destino.

(Exemplo): NorTo

Operação	Bloco de destino	Bloco de origem
[NorTo]	Defina a variável SINT1 para o bloco da variável.	Defina a variável SINT2 para o bloco da variável.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.NorTo, SINT1, SINT2);

→ Se SINT1 for 3 (binário: 00000011) e SINT2 for 5 (binário: 00000101), SINT1 será -8 (binário: 11111000) quando o disparo ocorre.

A expressão lógica converte o valor do bloco de destino e o bloco de origem em números binários e calcula uma soma lógica seguida por Inversor em cada dígito. Defina o resultado de volta à raiz original e defina-o para o bloco de destino.

Alteração do valor da variável - DATA E HORA

Defina o valor de data e hora da variável de origem para a variável de destino.

As variáveis DATE, TIME_OF_DAY e DATE_AND_TIME suportam o operador [Set] e [AddTo].

O seguinte ilustra o comportamento da operação quando o Bloco de origem e o Bloco de destino são variáveis DATE, TIME_OF_DAY ou DATE_AND_TIME :

Operação	Bloco de origem	Bloco de destino	Comportamento
[Set]	DATE	DATE	Definir data.
		TIME_OF_DAY	Nenhum valor é definido.
		DATE_AND_TIME	Defina apenas a data.
	TIME_OF_DAY	DATE	Nenhum valor é definido.
		TIME_OF_DAY	Definir hora.
		DATE_AND_TIME	Defina apenas a hora.
	DATE_AND_TIME	DATE	Defina apenas a data.
		TIME_OF_DAY	Defina apenas a hora.
		DATE_AND_TIME	Definir data e hora.
[AddTo]	DATE	DATE	Adicionar data.
		TIME_OF_DAY	Nenhum valor é definido.
		DATE_AND_TIME	Adicionar somente data.
	TIME_OF_DAY	DATE	Nenhum valor é definido.
		TIME_OF_DAY	Adicionar hora.
		DATE_AND_TIME	Adicionar somente hora.
	DATE_AND_TIME	DATE	Adicionar somente data.
		TIME_OF_DAY	Adicionar somente hora.
		DATE_AND_TIME	Adicionar data e hora.

(Exemplo): Set

Operação	Bloco de destino	Bloco de origem
[Set]	Defina a variável TIME_OF_DAY1 para o bloco da variável.	Selecione [TIME_OF_DAY] e defina 00:15:00 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, TIME_OF_DAY1, timeOfDay(00, 15, 00));

→ Quando o disparo ocorre, a hora em TIME_OF_DAY1 é definida como 00:15:00.

(Exemplo): AddTo

Operação	Bloco de destino	Bloco de origem
[AddTo]	Defina a variável DATE_AND_TIME1 para o bloco da variável.	Selecione [TIME_OF_DAY] e defina 00:15:00 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, DATE_AND_TIME1, timeOfDay(00, 15, 00));

→ Se DATE_AND_TIME1 for 2024/10/01 12:34:56, quando o disparo ocorre, 00:15:00 no bloco de origem será adicionado e DATE_AND_TIME1 se tornará 2024/10/01 12:49:56.

Alteração do valor da variável - BOOL

Um único bit de dados é definido para a variável de destino.

(Exemplo): Set

Operação	Bloco de destino	Bloco de origem
[Set]	Defina a variável BOOL1 para o bloco da variável.	Selecione [Int] e defina 1 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, BOOL1, 1);

→ BOOL1 está definido como ON quando o disparo ocorre.

Alteração do valor da variável - STRING

Uma string é definida para a variável de destino.

(Exemplo): Set

Operação	Bloco de destino	Bloco de origem
[Set]	Defina a variável STRING1 para o bloco da variável.	Selecione [STRING] e defina "DEF" para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, STRING1, "DEF");

→ STRING1 está definido como DEF quando o disparo ocorre.

(Exemplo): AddTo

Operação	Bloco de destino	Bloco de origem
[AddTo]	Defina a variável STRING1 para o bloco da variável.	Selecione [STRING] e defina "DEF" para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, STRING1, "DEF");

→ Se STRING1 for "AB", quando o disparo ocorre, "DEF" será adicionado ao bloco de origem e STRING1 se tornará "ABDEF".

Alteração do valor da propriedade de origem do objeto

Definir o valor do bloco de origem para a propriedade de origem no bloco de destino.

(Exemplo 1)

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem do objeto Rectangle1.Thickness para o bloco do objeto.	Selecione [Int] e defina 10 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $GraphicObject.Rectangle1.Thickness, 10);

→ A espessura da borda do Rectangle1 altera para 10 quando o disparo ocorre.

(Exemplo 2)

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem do objeto Lamp1.Interlock para o bloco do objeto.	Selecione [Int] e defina 0 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $GraphicObject.Lamp1.Interlock, 0);

→ Lamp1 estado de bloqueio está definido como OFF quando o disparo ocorre.

Alteração do valor da propriedade de origem da variável

Definir o valor do bloco de origem para a propriedade de origem no bloco de destino.

(Exemplo)

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem da variável INT1.Value para o bloco da variável.	Selecione [Int] e defina 1 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, INT1.Value, 1);

→ INT1.Value está definido como 1 quando o disparo ocorre.

Alteração do valor da propriedade de origem do terminal

Definir o valor do bloco de origem para a propriedade de origem no bloco de destino.

(Exemplo 1)

Definir uma data para o terminal.

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem do terminal Target01.DateAndTime.Data  para o bloco do terminal.	Selecione [Date] e defina 10/17/2017 para o bloco Constante.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Date, date(2017, 10, 17));

→ Unidade de display está definido como 17/10/2017 quando o disparo ocorre.

(Exemplo 2)

Definir a data e a hora da unidade de display para a mesma data e hora do dispositivo externo.

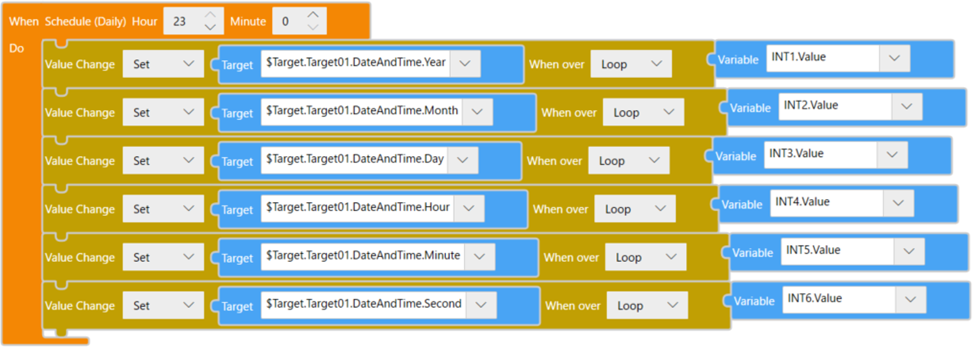

(Exemplo 2- 1)

Definir a data e a hora (ano, mês, dia, horas, minutos, segundos) do dispositivo externo para as variáveis inteiras INT1 a INT6, respectivamente.

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem do terminal para o bloco do terminal. Target01.DateAndTime.Year Target01.DateAndTime.Month Target01.DateAndTime.Day Target01.DateAndTime.Hour Target01.DateAndTime.Minute Target01.DateAndTime.Second	Definir a variável INT1 para INT6 para o bloco da variável.
Bloco Texto onScheduledDay(23, 0, () => {     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Year, INT1.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Month, INT2.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Day, INT3.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Hour, INT4.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Minute, INT5.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Second, INT6.Value); });

→ A data e a hora na unidade de display são definidas para a data e a hora do dispositivo externo às 23:00 todos os dias.

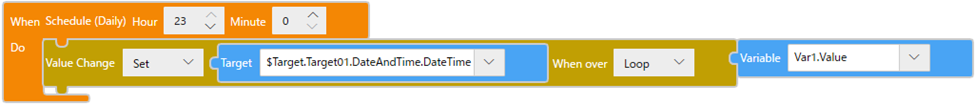

(Exemplo 2- 2)

Definir a data e a hora do dispositivo externo em uma variável Var1 DATE_AND_TIME como o número de segundos (inteiro de 32 bits) a partir de 1970/01/01 00:00:00 UTC. Para a relação entre o valor de Var1 e a data e a hora, consulte o seguinte.

HORA, DATA, HORA_DO_DIA, DATA_E_HORA

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem do terminal Target01.DateAndTime.DateTime para o bloco do terminal.	Defina a variável Var1 para o bloco da variável.
Bloco Texto onScheduledDay(23, 0, () => {     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.DateTime, Var1.Value); });

→ A data e a hora na unidade de display são definidas para a data e a hora do dispositivo externo às 23:00 todos os dias.

(Exemplo 3)

Desligue a luz de fundo da unidade de display.

Operação	Bloco de destino	Bloco de origem
[Set]	Definir a propriedade de origem do terminal Target01.Preferences.BacklightOff para o bloco do terminal.	Definir a variável BOOL1 com valor 1 para o bloco da variável.
Bloco Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.Preferences.BacklightOff, BOOL1.Value);

→ A luz de fundo da unidade de display desliga quando o disparo ocorre.
