Tipo de dados

Existem dois tipos de variáveis.

• Variáveis básicas
  Uma variável que armazena um valor.
• Variáveis de tipos de dados de usuário
  Uma variável que pode armazenar vários valores (várias variáveis tratadas como uma única variável).





Variáveis básicas

A seguir está uma lista dos tipos de variáveis básicas.

Tipo de dados	Descrição
BOOL	Esta variável armazena 0 ou 1.
SINT, USINT, INT, UINT, DINT, UDINT, LINT, ULINT, BYTE	Estas variáveis armazenam valores integrais. O processamento é mais rápido em comparação com variáveis do tipo ponto flutuante.
WORD, DWORD, LWORD	Estas variáveis armazenam valores do tipo word.
STRING, WSTRING	Estas variáveis armazenam segmento de texto.
REAL, LREAL	Estas variáveis armazenam valores de ponto flutuante. Variáveis REAIS podem armazenar valores maiores (como cálculos e constantes) do que variáveis do tipo integer.
HORA, DATA, HORA_DO_DIA, DATA_E_HORA	Estas variáveis armazenam valores de hora e data.

SINT, USINT, INT, UINT, DINT, UDINT, LINT, ULINT, BYTE

Tipo de dados	Sinalizado	Comprimento de dados	Intervalo de dados
SINT	Complemento de 2	8 bits	-128...127
USINT	-	8 bits	0...255
INT	Complemento de 2	16 bits	-32768...32767
UINT	-	16 bits	0...65535
DINT	Complemento de 2	32 bits	-2147483648...2147483647
UDINT	-	32 bits	0...4.294.967.295
LINT	Complemento de 2	64 bits	-9.223.372.036.854.775.808...9.223.372.036.854.775.807
ULINT	-	64 bits	0...18.446.744.073.709.551.615
BYTE	-	8 bits	0...255

WORD, DWORD, LWORD

Tipo de dados	Comprimento de dados	Intervalo de dados
WORD	16 bits	0...65.535
DWORD	32 bits	0...4.294.967.295
LWORD	64 bits	0...18.446.744.073.709.551.615

STRING, WSTRING

Tipo de dados	Descrição
STRING	Armazena até 512 bytes de texto. Ao utilizar uma variável externa, a codificação de strings é definida pela propriedade [Codificação de strings] da variável. Os valores disponíveis da codificação de strings são: UTF8, UTF16, ShiftJIS, Página de código850, GB2312, BIG5, KSC5601, Página de código1251, Página de código874 e Página de código1252. Observação: Você também pode configurar a codificação de strings nas propriedades do equipamento. A configuração da propriedade da variável tem prioridade sobre a propriedade do equipamento. Na propriedade [Codificação de strings] da variável, selecione [Tipo de configuração do equipamento] para aplicar a configuração de codificação de strings do equipamento. A propriedade [Codificação de strings] é exibida somente quando o driver suporta a codificação de strings.
WSTRING	Armazena até 512 words de texto de byte-duplo. Você pode usar tipo de dados WSTRING somente com variáveis externas. A codificação de strings é fixada como UTF16. Não se pode alterar a configuração [Codificação de strings] nas propriedades das variáveis, e a codificação nas propriedades do equipamento é ignorada.

REAL, LREAL

Tipo de dados	Comprimento de dados	Intervalo de dados
REAL	32 bits	+/-3.402823E38 ... +/-1.1754944E-38
LREAL	64 bits	+/-4.19E-307 ... +/-1.67E308

HORA, DATA, HORA_DO_DIA, DATA_E_HORA

Tipo de dados	Descrição	Intervalo de dados
TIME	Armazena o tempo decorrido em dias e horas.	- 24 d 20 h 31 m 23 s 648 ms ... 24 d 20 h 31 m 23 s 647 ms Observação: Quando um valor negativo é definido para as propriedades [Valor inicial] e [Faixa de entradas] em uma variável TIME, o sinal negativo será exibido para cada unidade de tempo. (Exemplo: -24d -20:-31:-23.-648)
DATE	Armazena a data.	Ao usar a Série SP5000 Open Box (Windows 10 IoT Enterprise Model), Série IPC, ou PC/AT 1970/01/01 ... 2106/02/07 Modelos diferentes dos acima 1970/01/01 ... 2038/01/19
TIME_OF_DAY	Armazena a hora.	00:00:00 ... 23:59:59
DATE_AND_TIME	Combina a DATA e HORA_DO_DIA.	Ao usar a Série SP5000 Open Box (Windows 10 IoT Enterprise Model), Série IPC, ou PC/AT 1970/01/01 00:00:00 UTC ... 2106/02/07 06:28:15 UTC Modelos diferentes dos acima 1970/01/01 00:00:00 UTC ... 2038/01/19 03:14:07 UTC

Variáveis de Tipos de Dados do Usuário

A seguir estão os tipos de variáveis do tipo de dados do usuário.

• Variáveis de matriz
  Use uma única variável para lidar com várias variáveis do mesmo tipo de dados.
• Variáveis de estrutura
  Use uma única variável para lidar com várias variáveis de diferentes tipos de dados.





Variáveis de matriz

Uma matriz é uma coleção de variáveis com o mesmo tipo de dados. Cada variável em uma matriz é chamada de elemento.

Para entender como uma variável de matriz funciona, pense na variável como uma caixa. Como é exibido no diagrama a seguir, o número da variável é uma única caixa contendo apenas um valor.

Pense em uma matriz como uma linha de caixas com um número associado a cada caixa. No diagrama a seguir, a variável número da matriz contém 5 elementos 0-4. Os valores das variáveis são armazenados em cada uma das 5 caixas.

Para especificar cada variável em uma matriz, especifique o nome da variável seguido pelo número do elemento entre colchetes [ ].

(Exemplo) Matriz com 5 elementos

O número do elemento geralmente inicia com 0, mas também pode iniciar com um valor positivo ou negativo.

(Exemplo) Matriz iniciando com o número de elemento -1 com 5 elementos





Uma matriz multidimensional é uma matriz que contém outras matrizes. Por exemplo, uma matriz que contém duas matrizes DINT é uma matriz bidimensional.



Número de elementos em cada dimensão e configurações de dimensão

Na janela [Explorador de projeto], em [Variáveis] → [Todos os tipos de dados de usuário] → [Matrizes], na coluna [Dimensão], defina a dimensão da matriz e o número de elementos.

Para as etapas de criação de uma matriz, consulte o seguinte.

Etapas para projetar (Variáveis, Matriz, Estrutura)

Para uma matriz unidimensional, especifique apenas os elementos na matriz.

(Exemplo) Para uma matriz unidimensional com número de elementos = 3, digite "3".





Para uma matriz multidimensional, no campo [Dimensão], especifique o número de elementos em cada dimensão, separados por uma vírgula (,).

(Exemplo) Para uma matriz bidimensional onde a primeira dimensão tem 3 elementos (número inicial = 0) e a segunda dimensão tem 4 elementos (número inicial = 0), digite "3,4".

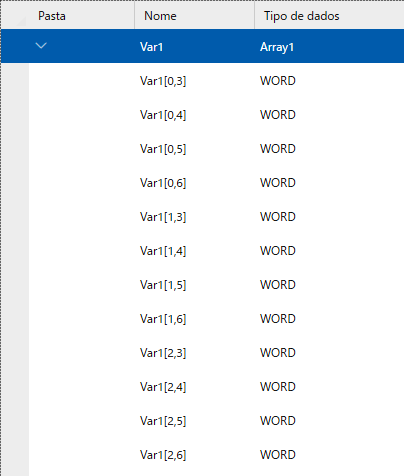

Esta definição de matriz é usada para criar a variável de matriz Var1, mostrada abaixo.







Endereçar a matriz indiretamente

O endereçamento indireto é a maneira mais rápida de acessar um valor de variável em uma faixa de valores consecutivos em uma matriz, para minimizar o consumo de memória e para atualizar o valor em milissegundos.

Para o endereçamento indireto de matrizes, especifique o número de elemento da matriz por meio de um valor de variável ou do valor de propriedade de um objeto para especificar dinamicamente o elemento de uma matriz.

• Para especificar indiretamente por meio de um valor de variável:
  Digite "(Nome da variável).Value" entre os colchetes [] que especificam o número de elemento da matriz.
  (Exemplo) Var2[Var1.Value].Value: Este é o valor da variável de matriz Var2 cujo número de elemento da matriz é especificado indiretamente usando o valor da variável Var1.
• Para especificar indiretamente por meio de um valor de propriedade de um objeto:
  Digite "$GraphicalObject"  seguido pelo "(Nome do objeto).(Nome da propriedade)" entre os colchetes [] que especificam o número de elemento da matriz.
  (Exemplo) Var2[$GraphicalObject.NumericDisplay1.CurrentValue].Value: Este é o valor da variável de matriz Var2 cujo valor do número de elemento da matriz é especificado indiretamente usando o Valor atual de um objeto de Campo numérico, Numeric Display1.



O endereçamento indireto da uma matriz suporta o seguinte:

• Você pode utilizar no conversor [Expressão].
  (Exemplo: Array11[DINT1.value+2], Array21[Int2[Int3[Int1+1]]], Array31[Int1*4-(Int2+Int4/4)])

• É suportado um máximo de 5 níveis de aninhamento para todos os tipos de dados de variáveis.
  (Exemplo: Array11[Array22[DINT1.value],DINT02.value])



Variáveis de estrutura

Uma estrutura é uma variável que contém uma coleção de outras variáveis. Cada variável em uma estrutura é chamada de elemento. Um elemento pode ser de qualquer tipo de dados.

Você pode criar uma estrutura aninhada adicionando outra estrutura ou uma matriz como um elemento.

Pense em uma estrutura como um grupo de caixas com elementos associado a cada caixa.

No diagrama a seguir, a variável de estrutura DADOS contém 3 elementos. Os valores das variáveis são armazenados em cada uma das 3 caixas.

Operação quando o valor de entrada está fora da faixa de entrada

Quando o valor a ser armazenado na variável está fora da faixa (valor mínimo/máximo), o valor é tratado da seguinte maneira.

• Quando o valor é excedido no dispositivo externo
• Quando o valor é excedido com uma operação Alterar valor [Loop]
• Quando o valor é excedido com uma operação de Alterar valor [Stop]
• Quando o valor é excedido com uma operação Alterar valor [Set], valor especificado indiretamente ou operação do conversor de expressão
• Quando o valor é excedido com uma receita





Quando o valor é excedido no dispositivo externo

Tipo de dados	Descrição
STRING, WSTRING	Armazena os caracteres que podem caber.
Além do acima mencionado	O valor da parte que excede a faixa de entrada é contado novamente a partir da parte inferior da faixa de entrada e armazenado. Exemplo) Variável de 8 bits não assinada (faixa de valor: 0...255) Exemplo 1: Se você tentar armazenar 256, 0 é armazenado na variável. (Como o limite superior é excedido em 1, o valor limite inferior de 0 é armazenado) Exemplo 2: Se você tentar armazenar 257, 1 é armazenado na variável. (Como o limite superior é excedido em 2, o segundo valor do limite inferior de 1 é armazenado.)



Quando o valor é excedido com uma operação Alterar valor [Loop]

O valor da parte que excede a faixa de entrada é contado novamente a partir da parte inferior da faixa de entrada e armazenado.

(Exemplo) Variável de 8 bits não assinada (faixa de valor: 0...255)

Exemplo 1: Se você tentar armazenar 256, 0 é armazenado na variável. (Como o limite superior é excedido em 1, o valor limite inferior de 0 é armazenado)

Exemplo 2: Se você tentar armazenar 257, 1 é armazenado na variável. (Como o limite superior é excedido em 2, o segundo valor do limite inferior de 1 é armazenado.)

Quando o valor é excedido com uma operação de Alterar valor [Stop]

Tipo de dados	Descrição
STRING, WSTRING	Armazena os caracteres que podem caber.
Além do acima mencionado	Os valores a seguir são arredondados para o valor superior ou inferior. BOOL 1/0 SINT 127/-128 USINT, BYTE 255/0 INT 32767/-32768 UINT, WORD 65535/0 DINT 2147483647/-2147483648 UDINT, DWORD 4294967295/0 LINT 9223372036854775807/-9223372036854775808 ULINT, LWORD 18446744073709551615/0 REAL, LREAL Difere dependendo da configuração da propriedade. TIME 2147483647/-2147483648 DATA/HORA_DO_DIA, DATA_E_HORA 4294967295/0



Quando o valor é excedido com uma operação Alterar valor [Set], valor especificado indiretamente ou operação do conversor de expressão

O valor não é armazenado.

Quando o valor é excedido com uma receita

Tipo de dados	Descrição
BOOL, REAL, LREAL	O valor não é armazenado.
LINT, ULINT, LWORD	Os valores a seguir são arredondados para o valor superior ou inferior. LINT 9223372036854775807/-9223372036854775808 ULINT, LWORD 18446744073709551615/0
STRING, WSTRING	Armazena os caracteres que podem caber.
Além do acima mencionado	O valor da parte que excede a faixa de entrada é contado novamente a partir da parte inferior da faixa de entrada e armazenado. (Exemplo) Variável de 8 bits não assinada (faixa de valor: 0...255) Exemplo 1: Se você tentar armazenar 256, 0 é armazenado na variável. (Como o limite superior é excedido em 1, o valor limite inferior de 0 é armazenado) Exemplo 2: Se você tentar armazenar 257, 1 é armazenado na variável. (Como o limite superior é excedido em 2, o segundo valor do limite inferior de 1 é armazenado.)
