GP6000-STD-MM01-FR.01

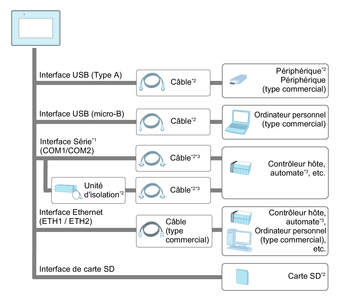

Conception du système

Cette section décrit la configuration du système avec ce produit et l'équipement périphérique.

NOTE:
  • Le nombre d'interfaces peut varier en fonction du modèle. Consultez Identification de pièces et de fonctions.

  • Les périphériques de stockage externes utilisés avec ce produit doivent être formatés avec le système de fichiers FAT, FAT32 ou exFAT.

*1 Pour utiliser le port comme port d'isolement, une unité d'isolement est requise. Pour utiliser le module d'isolement RS-232C, positionnez la broche nº 9 du port COM sur VCC.

*2 Consultez Accessoires.

*3 Pour plus d'informations sur comment connecter les contrôleurs et autres types d'équipement, reportez-vous au manuel de pilote de périphérique correspondant de votre logiciel d'édition d'écrans.
