合并形状
您可以使用 [合并形状] 功能将多个形状和图标对象合并为一个路径对象。
合并对象
- 在画面上选择要合并的对象。

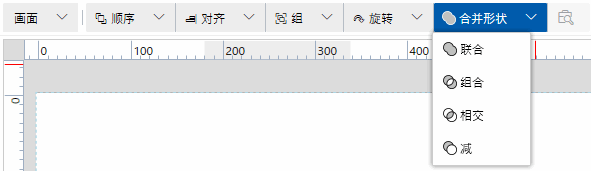

- 从 [合并形状] 中选择操作类型。
- 创建的形状的填充、边框和边框粗细设置将与第一个选定的对象相同。
- [合并形状] 功能不适用于以下画面/内容。
- 停靠面板
- 堆栈面板
- 均匀网格
- 如果包含以下形状，则 [合并形状] 功能不起作用。
- 分组对象
- 线性刻度
- 圆形刻度
- 图像
- 线

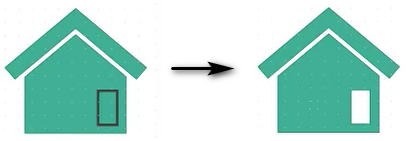

- 您可以将 [图标] 中的图标图像与形状组合起来。下面是使用 [减] 组合 [Home01] 和 [矩形] 的示例。
Example2.png)
组合类型

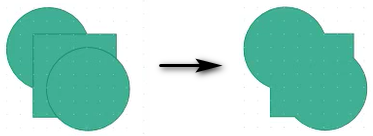

联合
合并两个或多个形状，以创建单个路径对象。
组合
删除形状的重叠区域，创建单一路径对象。与移除区域重叠的形状区域将包含在生成的路径对象中。

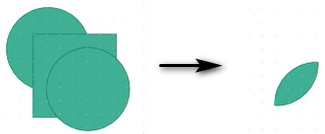

相交
仅使用与所有形状重叠的区域创建单个路径对象。
如果结果太小而无法显示，则会显示错误消息。
减

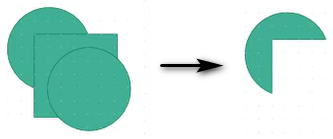

从第一个形状中减去后续形状的区域，以创建单个路径对象。
如果在按住 [CTRL] 键的同时选择了多个对象，后续对象的区域将从第一个选定的对象中切除。
合并形状的动画显示示例
通过将 [合并形状] 与动画相组合，您可以创建如下所示的动态对象:
带文本的容器

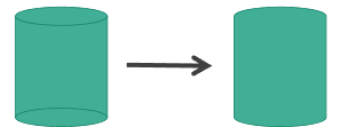

- 使用 [联合] 组合椭圆和矩形。

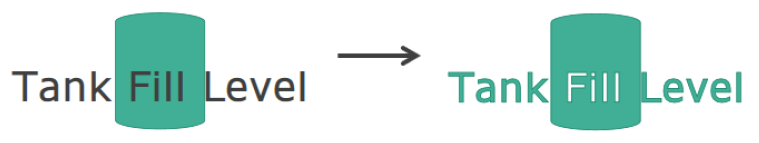

- 使用 [组合] 组合圆柱体和文本。

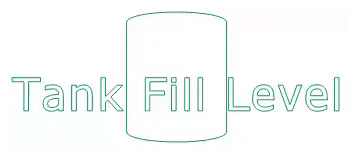

- 通过在生成的路径对象上设置动画，您可以展示容器的填充等级，包括文本部分。下面是根据变量 Var1 的值垂直改变填充等级的示例。
路径对象属性
| 标签 | 子选项卡 | 属性 | 值 | |||
|
[形状] |
[尺寸/位置] |
[动画] |
[填充等级] | [启用] |  |
|
| [垂直边距] |
|
|||||
| [垂直起点] | [底端] | |||||
[变量]液位计

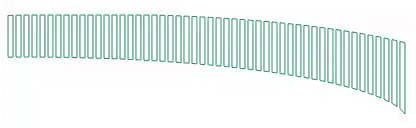

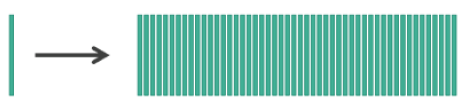

- 沿 X 方向复制矩形，全选并执行 [联合]。

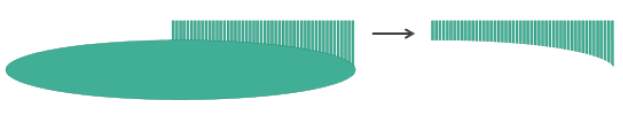

- 将生成的路径对象与椭圆相组合，然后执行 [减]。
- 将生成的路径对象与椭圆相组合，然后执行 [相交]。
- 通过在生成的路径对象上设置动画，您可以展示级别。下面是根据变量 Var1 的值水平改变填充等级的示例。
路径对象属性
| 标签 | 子选项卡 | 属性 | 值 | ||
|
[形状] |
[尺寸/位置] |
[动画] |
[填充等级] | [启用] | |
| [水平填充] |
|
||||
| [水平起点] | [左对齐] | ||||
