配置折叠菜单
可以创建折叠菜单，通过触摸画面显示隐藏内容。
通过隐现动画更改布局对象的显示/折叠 后，堆栈面板将自动调整开关对象的位置，对象显示也将随之改变。
有关在画面上显示隐藏对象的功能的信息，请参阅以下内容。
示例操作

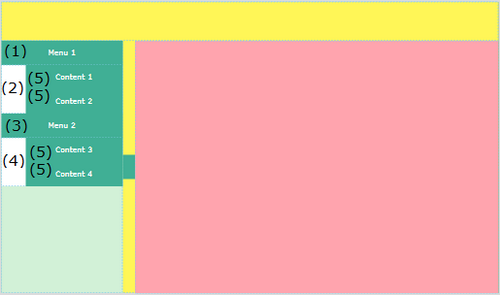

触摸堆栈面板上的开关，显示折叠的布局对象；随后对齐的对象将向下移动。再次触摸开关以折叠布局对象。
设置工作流程
除了使用 “配置多节画面” 创建的画面之外，本设置示例还说明了设置折叠菜单的步骤。
配置多节画面
添加变量
添加一个变量，存储布局对象的 [隐现] 属性。
工程浏览器: [变量] → [全部变量]
添加以下变量。
变量属性
[名称] |
[数据类型] |
[初始值] |
Var2 |
[INT] | 2 |
Var3 |
[INT] | 2 |
添加内容
工程浏览器: [画面设计] → [内容]
添加以下内容。
内容属性
[内容 ID] |
[画面类型] |
2 |
[滚动画布] |
3 |
[滚动画布] |
4 |
[滚动画布] |
要设置内容颜色，请单击文档视图中的绘图区域，然后在属性窗口中进行设置。
使用 ID 指定颜色时，显示的颜色将根据 [工具箱] 中的 [颜色集] 而变化。
颜色集
工程浏览器: [画面设计] → [内容] → [Content2]
滚动画布属性
标签 |
属性 |
值 |
||
[基本] |
[填充] | [颜色] | [值] | ID: 26 |
工程浏览器: [画面设计] → [内容] → [Content3]
滚动画布属性
标签 |
属性 |
值 |
||
[基本] |
[填充] | [颜色] | [值] | ID: 27 |
工程浏览器: [画面设计] → [内容] → [Content4]
滚动画布属性
标签 |
属性 |
值 |
||
[基本] |
[填充] | [颜色] | [值] | ID: 28 |
设置部件/版式
工程浏览器: [画面设计] → [画面] → [Screen2]
将以下对象从 [工具箱] 拖放到布局对象 - 堆栈面板 (名称: StackPanel1)。
- 开关对象 (名称: Switch2)
- 布局对象 - 堆栈面板 (名称: StackPanel2)
- 开关对象 (名称: Switch3)
- 布局对象 - 堆栈面板 (名称: StackPanel3)
开关对象 (名称: Switch4 到 Switch7)
对齐开关对象 (名称: Switch3) 和堆栈面板 (名称: StackPanel3) 时，请将它们拖放到堆栈面板 (名称: StackPanel2) 的外部，使它们不与堆栈面板重叠。选中堆栈面板 (名称: StackPanel1) 后，双击 [工具箱] 中的相关对象，使其对齐而不重叠。
开关对象（名称: Switch2）属性
此开关更改折叠菜单显示。触摸开关后，布局对象 - 堆栈面板 (名称: StackPanel2) 的 [隐现] 属性将变为 0 (显示) 或 2 (折叠)。
标签 |
子选项卡 |
属性 |
值 |
|
|---|---|---|---|---|
[功能] |
[触摸] | [操作] |
[类型] |
[字] |
[操作] |
[XOR] |
|||
[源] |
2 |
|||
[目标] |
[变量] [名称]: Var2 |
|||
布局对象 - 堆栈面板 (名称: StackPanel2) 属性
标签 |
属性 |
值 |
[基本] |
[方向] |
[垂直] |
| [高度] | 100 |
|
| [隐现] | [变量] [名称]: Var2 |
开关对象（名称: Switch3）属性
此开关更改折叠菜单显示。触摸开关后，布局对象 - 堆栈面板 (名称: StackPanel3) 的 [隐现] 属性将变为 0 (显示) 或 2 (折叠)。
标签 |
子选项卡 |
属性 |
值 |
|
|---|---|---|---|---|
[功能] |
[触摸] | [操作] |
[类型] |
[字] |
[操作] |
[XOR] |
|||
[源] |
2 |
|||
[目标] |
[变量] [名称]: Var3 |
|||
布局对象 - 堆栈面板 (名称: StackPanel3) 属性
标签 |
属性 |
值 |
[基本] |
[方向] |
[垂直] |
| [高度] | 100 |
|
| [隐现] | [变量] [名称]: Var3 |
开关对象（名称: Switch4）属性
将开关与布局对象 - 堆栈面板 (名称: StackPanel2) 顶部对齐。
标签 |
子选项卡 |
属性 |
值 |
|
|---|---|---|---|---|
[功能] |
[触摸] | [操作] |
[类型] |
[字] |
[操作] |
[设置] |
|||
[源] |
1 |
|||
[目标] |
[图形对象] [画面/内容]: ContentDisplay1 [源属性]: ScreenId |
|||
[形状] |
[尺寸/位置] | [宽度] |
200 |
|
[高度] |
50 |
|||
[对象对齐] |
[水平] |
右对齐 |
||
开关对象（名称: Switch5）属性
将开关与布局对象 - 堆栈面板 (名称: StackPanel2) 顶部对齐。
标签 |
子选项卡 |
属性 |
值 |
|
|---|---|---|---|---|
[功能] |
[触摸] | [操作] |
[类型] |
[字] |
[操作] |
[设置] |
|||
[源] |
2 |
|||
[目标] |
[图形对象] [画面/内容]: ContentDisplay1 [源属性]: ScreenId |
|||
[形状] |
[尺寸/位置] | [宽度] |
200 |
|
[高度] |
50 |
|||
[对象对齐] |
[水平] |
右对齐 |
||
开关对象（名称: Switch6）属性
将开关与布局对象 - 堆栈面板 (名称: StackPanel3) 顶部对齐。
标签 |
子选项卡 |
属性 |
值 |
|
|---|---|---|---|---|
[功能] |
[触摸] | [操作] |
[类型] |
[字] |
[操作] |
[设置] |
|||
[源] |
3 |
|||
[目标] |
[图形对象] [画面/内容]: ContentDisplay1 [源属性]: ScreenId |
|||
[形状] |
[尺寸/位置] | [宽度] |
200 |
|
[高度] |
50 |
|||
[对象对齐] |
[水平] |
右对齐 |
||
开关对象（名称: Switch7）属性
将开关与布局对象 - 堆栈面板 (名称: StackPanel3) 顶部对齐。
标签 |
子选项卡 |
属性 |
值 |
|
|---|---|---|---|---|
[功能] |
[触摸] | [操作] |
[类型] |
[字] |
[操作] |
[设置] |
|||
[源] |
4 |
|||
[目标] |
[图形对象] [画面/内容]: ContentDisplay1 [源属性]: ScreenId |
|||
[形状] |
[尺寸/位置] | [宽度] |
200 |
|
[高度] |
50 |
|||
[对象对齐] |
[水平] |
右对齐 |
||
