属性 (根文件夹 [画面])

[左对齐]
设置左侧导航外观。
[扩展器]
设置显示导航开关外观。
[宽度]/[高度]

设置显示导航切换的宽度和高度。

设置值范围: 10 - 300
[填充]
设置填充颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Left.Expander.Fill.Color.Value' / 'Screens.Left.Expander.Fill.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Expander.Fill.Color.Value' / 'Screens.Left.Expander.Fill.Color.ColorIndexEnabled'

[透明度] 'Screens.Left.Expander.Fill.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Expander.Fill.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[字体颜色]
设置字体颜色。
[类型]

选择如何显示颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Left.Expander.TextColor.Color.Value' / 'Screens.Left.Expander.TextColor.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Expander.TextColor.Color.Value' / 'Screens.Left.Expander.TextColor.Color.ColorIndexEnabled'

[透明度] 'Screens.Left.Expander.TextColor.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Expander.TextColor.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[开关]
设置导航开关外观。
[宽度]/[高度]

设置导航切换的宽度和高度。

设置值范围: 10 - 300
[填充]
设置填充颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Left.Switches.Fill.Color.Value' / 'Screens.Left.Switches.Fill.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.Fill.Color.Value' / 'Screens.Left.Switches.Fill.Color.ColorIndexEnabled'

[透明度] 'Screens.Left.Switches.Fill.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.Fill.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[边框]
设置边框颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[图案]: 在一个图案中显示两种颜色。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Left.Switches.Border.Color.Value' / 'Screens.Left.Switches.Border.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.Border.Color.Value' / 'Screens.Left.Switches.Border.Color.ColorIndexEnabled'

[透明度] 'Screens.Left.Switches.Border.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.Border.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[粗细]

设置导航切换的边框宽度。

设置值范围: 1 - 9
[显示标签]

选择此复选框，以在导航切换上显示标签。

注： 在属性画面中的屏幕 [标签] 属性中设置标签。当在工程浏览器中选择一个屏幕时，会出现属性屏幕。
[标签]
[字体颜色]
设置字体颜色。
[类型]

选择如何显示颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Left.Switches.TextColor.Color.Value' / 'Screens.Left.Switches.TextColor.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.TextColor.Color.Value' / 'Screens.Left.Switches.TextColor.Color.ColorIndexEnabled'

[透明度] 'Screens.Left.Switches.TextColor.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.TextColor.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[字体]
配置字体设置。
[大小]

设置字体大小。

设置值范围: 6 - 512

数据绑定支持:

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[类型]

选择字体的语言。

注： 使用语言表显示文本内容时，语言表中的字体类型将用于字符串。因此，在使用语言表时，该属性不能用于修改或验证字体类型。

数据绑定支持:

当使用源属性进行指定时，项目设置值如下。
[English_Gothic]: 0000 hex
[French_Gothic]: 0010 hex
[German_Gothic]: 0020 hex
[Italian_Gothic]: 0030 hex
[Portuguese_Gothic]: 0040 hex
[Spanish_Gothic]: 0050 hex
[Albanian_Gothic]: 0060 hex
[Croatian_Gothic]: 0070 hex
[Czech_Gothic]: 0080 hex
[Hungarian_Gothic]: 0090 hex
[Slovenian_Gothic]: 00D0 hex
[Polish_Gothic]: 00E0 hex
[Romanian_Gothic]: 00A0 hex
[Serbian_Gothic]: 00B0 hex
[Slovak_Gothic]: 00C0 hex
[Russian_Gothic]: 00F0 hex
[Greek_Gothic]: 0100 hex
[Turkish_Gothic]: 0110 hex
[Chinese_Simplified_GB18030_Gothic]: 0130 hex
[Chinese_Traditional_Gothic]: 0140 hex
[Korean_Gothic]: 0150 hex
[Japanese_Gothic]: 0160 hex
[Thai_Gothic]: 0170 hex
[Hindi_Gothic]: 0180 hex
[Hebrew_Gothic]: 0190 hex
[Arabic_Gothic]: 01A0 hex

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[属性]
[属性]

为文本设置属性。(粗体/斜体/下划线/阴影)
[阴影]
设置字体阴影颜色。
[颜色]

[值] 'Screens.Left.Switches.Font.Attribute.Shadow.Color.ColorIndexEnabled' / 'Screens.Left.Switches.Font.Attribute.Shadow.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.Font.Attribute.Shadow.Color.ColorIndexEnabled' / 'Screens.Left.Switches.Font.Attribute.Shadow.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

[透明度] 'Screens.Left.Switches.Font.Attribute.Shadow.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Left.Switches.Font.Attribute.Shadow.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]
[文本布局]
配置文本布局设置。
[行距]

设置文本跨越多行时的行距。

设置值范围: 0 - 100
[换行]

选择此复选框，可以在不合适的情况下为文本换行。
[富文本]

选择此复选框以格式化文本。

关于富文本的处理，请参考以下内容。
富文本
[水平对齐]

选择文本的水平位置: 左，水平居中，或右。
[垂直对齐]

选择文本的垂直位置: 顶部，垂直居中，或底端。
[左边距] / [上边距] / [右边距] / [下边距]。

设置文本与对象的左、上、右、下边之间的边距。

设置值范围: -100 - 1000
[显示图标]

选择此复选框，以在导航切换上显示图像。

注： 在属性画面中的屏幕 [图像文件] 属性中设置图像。当在工程浏览器中选择一个屏幕时，会出现属性屏幕。
[图像文件]
[图标]
设置图标导航外观。
[行数]

设置菜单屏幕上导航切换的行数。如果导航切换超过了设定的行数，请向下滚动菜单屏幕来使用它们。

设置值范围: 1 - 10
[列数]

设置菜单屏幕上导航切换的列数。

设置值范围: 1 - 10

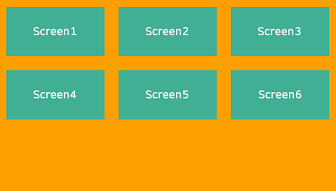

[填充]
设置主屏幕的背景颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Icon.Fill.Color.Value' / 'Screens.Icon.Fill.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Fill.Color.Value' / 'Screens.Icon.Fill.Color.ColorIndexEnabled'

[透明度] 'Screens.Icon.Fill.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Fill.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

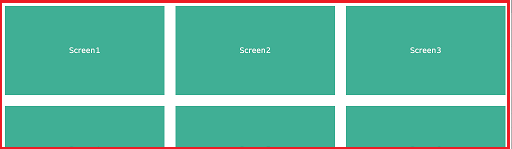

[开关]
设置导航开关外观。
[填充]
设置填充颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Icon.Switches.Fill.Color.Value' / 'Screens.Icon.Switches.Fill.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.Fill.Color.Value' / 'Screens.Icon.Switches.Fill.Color.ColorIndexEnabled'

[透明度] 'Screens.Icon.Switches.Fill.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.Fill.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[边框]
设置边框颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[图案]: 在一个图案中显示两种颜色。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Icon.Switches.Border.Color.Value' / 'Screens.Icon.Switches.Border.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.Border.Color.Value' / 'Screens.Icon.Switches.Border.Color.ColorIndexEnabled'

[透明度] 'Screens.Icon.Switches.Border.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.Border.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[粗细]

设置菜单屏幕上导航切换的边界宽度。

设置值范围: 1 - 9
[显示标签]

选择此复选框，可以在菜单屏幕上的导航切换上显示标签。

注： 在属性画面中的屏幕 [标签] 属性中设置标签。当在工程浏览器中选择一个屏幕时，会出现属性屏幕。
[标签]
[字体颜色]
设置字体颜色。
[类型]

选择如何显示颜色。

-[单色]: 显示单一纯色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] 'Screens.Icon.Switches.TextColor.Color.Value' / 'Screens.Icon.Switches.TextColor.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.TextColor.Color.Value' / 'Screens.Icon.Switches.TextColor.Color.ColorIndexEnabled'

[透明度] 'Screens.Icon.Switches.TextColor.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.TextColor.Color.Transparency'

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值]
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100
[字体]
配置字体设置。
[大小]

设置字体大小。

设置值范围: 6 - 512

数据绑定支持:

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[类型]

选择字体的语言。

注： 使用语言表显示文本内容时，语言表中的字体类型将用于字符串。因此，在使用语言表时，该属性不能用于修改或验证字体类型。

数据绑定支持:

当使用源属性进行指定时，项目设置值如下。
[English_Gothic]: 0000 hex
[French_Gothic]: 0010 hex
[German_Gothic]: 0020 hex
[Italian_Gothic]: 0030 hex
[Portuguese_Gothic]: 0040 hex
[Spanish_Gothic]: 0050 hex
[Albanian_Gothic]: 0060 hex
[Croatian_Gothic]: 0070 hex
[Czech_Gothic]: 0080 hex
[Hungarian_Gothic]: 0090 hex
[Slovenian_Gothic]: 00D0 hex
[Polish_Gothic]: 00E0 hex
[Romanian_Gothic]: 00A0 hex
[Serbian_Gothic]: 00B0 hex
[Slovak_Gothic]: 00C0 hex
[Russian_Gothic]: 00F0 hex
[Greek_Gothic]: 0100 hex
[Turkish_Gothic]: 0110 hex
[Chinese_Simplified_GB18030_Gothic]: 0130 hex
[Chinese_Traditional_Gothic]: 0140 hex
[Korean_Gothic]: 0150 hex
[Japanese_Gothic]: 0160 hex
[Thai_Gothic]: 0170 hex
[Hindi_Gothic]: 0180 hex
[Hebrew_Gothic]: 0190 hex
[Arabic_Gothic]: 01A0 hex

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[属性]
[属性]

为文本设置属性。(粗体/斜体/下划线/阴影)
[阴影]
设置字体阴影颜色。
[颜色]

[值] 'Screens.Icon.Switches.Font.Attribute.Shadow.Color.Value' / 'Screens.Icon.Switches.Font.Attribute.Shadow.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.Font.Attribute.Shadow.Color.Value' / 'Screens.Icon.Switches.Font.Attribute.Shadow.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

[透明度] 'Screens.Icon.Switches.Font.Attribute.Shadow.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'Screens.Icon.Switches.Font.Attribute.Shadow.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]
[文本布局]
配置文本布局设置。
[行距]

设置文本跨越多行时的行距。

设置值范围: 0 - 100
[方向]

选择文本的方向。

注： 当选择 [垂直] 时，日文、简体中文、繁体中文和韩文的文本将垂直流动。
[换行]

选择此复选框，可以在不合适的情况下为文本换行。
[水平对齐]

选择文本的水平位置: 左，水平居中，或右。
[垂直对齐]

选择文本的垂直位置: 顶部，垂直居中，或底端。
[左边距] / [上边距] / [右边距] / [下边距]。

设置文本与对象的左、上、右、下边之间的边距。

设置值范围: -100 - 1000
[显示图标]

选择此复选框，可在菜单屏幕上的导航切换上显示图像。

注： 在属性画面中的屏幕 [图像文件] 属性中设置图像。当在工程浏览器中选择一个屏幕时，会出现属性屏幕。
[图像文件]
[幻灯片]
设置滑动导航外观。
[循环]

选择此复选框，从最后一个屏幕循环到第一个屏幕。
[水平位置指示器]

选择指示器的显示位置。该指示器显示当前屏幕的显示层位置。
[手势]

选择此复选框，以启用滚动手势来更改屏幕。
[ShowSwitch]

选择此复选框以显示导航切换。



Copyright (C) 2025 Schneider Electric Japan Holdings Ltd. 保留所有权利。 |BLUE 4.1 (手册版本: 4.1.0.000)| 用户指南
