트렌드 그래프에 로깅 데이터 표시
트렌드 그래프에 수집한 로깅 데이터를 표시합니다. 트렌드 그래프 오브젝트 속성으로 로깅 데이터에 대한 표시 방법을 설정할 수 있습니다.
[채널]
트렌드 그래프 오브젝트에 표시할 수 있는 최대 채널 수 (선 수) 는 32입니다.
[표시 모드]

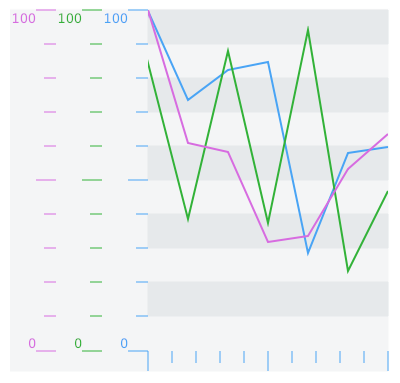

| [전체] | 채널이 전체 그래프 영역에 그려집니다.  |

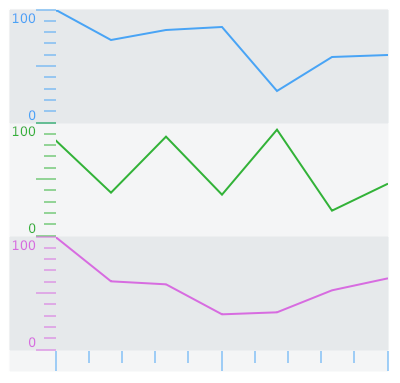

| [분할] | 채널이 분할된 그래프 영역에 그려집니다.  |
[그래프 종류]
| [표준] | 최신 데이터가 그래프 오른쪽에 추가됩니다. 그래프 선이 표시 영역 한계에 도달하면 그래프가 스크롤됩니다. |
| [팬 레코더:] | 최신 데이터는 항상 표시 영역의 오른쪽 가장자리에 나타납니다. |
[스크롤 백분율]

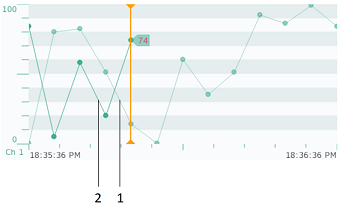

[과거 데이터 표시]
과거 데이터와 현재 데이터를 모두 표시합니다.
1: 기간별 데이터
2: 현재 데이터
데이터 및 시간 형식 변경
고객 자신의 날짜/시간 형식을 입력할 수 있습니다.
날짜/시간 설정을 변경하려면 다음을 수행하십시오.
트렌드 그래프 오브젝트를 선택합니다.
속성 창에서 [펑션] 탭 ➞ [세부 정보] 탭으로 이동합니다.
[시간 눈금] 을 클릭하고 [형식] 필드에서 형식을 입력합니다.

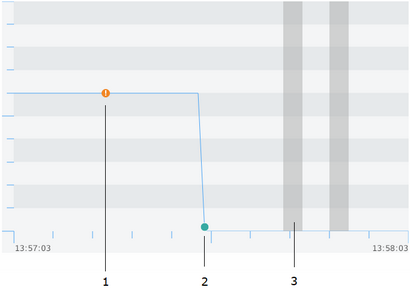

데이터의 상태
데이터의 상태에 따라 아이콘이 나타나거나 그래프 색의 일부가 회색으로 바뀔 수 있습니다.
1: 통신 오류가 발생함
2: 통신이 복구됨
3: 전원 오류 또는 연동이 있음
추세 그래프 표시 성능 정보
많은 양의 데이터를 표시하면 추세 그래프 업데이트 속도가 느려질 수 있으며 런타임 자체의 성능이 저하될 수 있습니다.
다음을 고려하여 추세 그래프 표시 성능을 개선할 수 있습니다.
표시 데이터수
추세 그래프에 표시되는 데이터 수를 줄입니다.
예 1: 표시되는 채널 수를 줄입니다.
예 2: 데이터 수집 기간을 연장합니다.
추세 그래프 크기
화면에 그려지는 추세 그래프의 크기를 줄입니다.
변수 종류
가능하면 외부 변수보다는 내부 변수를 사용하십시오.
배열 요소 수
배열 변수를 사용할 때는 배열 요소의 수를 줄입니다.
로깅 데이터 수
최대 로깅 데이터 레코드 수를 줄입니다.
로깅 데이터를 지웁니다.
