FTP 서버에 연결하기
디스플레이 장치의 이더넷 통신 포트는 FTP 프로토콜을 지원합니다. 디스플레이 장치를 FTP 서버에 FTP 클라이언트로 연결할 수 있습니다.
적용 예
이미지 파일, 레시피 데이터, 작업 로그 등을 FTP 서버에서 디스플레이 장치로 또는 디스플레이 장치에서 FTP 서버로 복사할 수 있습니다. 이 기능을 사용하면 PNG 파일을 FTP 서버에서 디스플레이 장치로 복사하고 그림 표시에 표시되는 이미지를 교체할 수 있습니다. [원격 파일 관리] 스크립트 작업을 사용하여 파일 작업(복사)을 수행합니다.
사양
호환 모델
FTP 연결을 지원하는 모델에 관한 정보는 다음을 참조하십시오.
지원되는 보안 프로토콜
FTPS(FTP over SSL/TLS)가 지원됩니다.
[프로젝트 익스플로러] 창에서 [시스템 아키텍처]→[Target01]→[FTP 연결]로 이동한 후 [암호화]에서 [Implicit FTP over TLS]나 [Explicit FTP over TLS] 또는 [일반 FTP 사용(안전하지 않음)] 중에서 암호화 방법을 선택합니다.
디스플레이 장치 쪽 저장소
디스플레이 장치에서 복사 소스나 복사 대상으로 지정할 수 있는 저장소는 다음 중 하나일 수 있습니다.
- 로컬 저장소(ST6000 시리즈 또는 STM6000 시리즈의 내부 저장소)
- USB memory
- SD 카드
호환 스크립트
[원격 파일 관리] 작업: 파일 작업(복사)
FTP 연결
최대 FTP 연결 수는 1입니다. 따라서 [원격 파일 관리] 작업의 [연결 ID]를 1로 설정합니다.
복사할 수 있는 파일 형식
CSV 파일, TXT 파일, PNG 파일, 프로젝트 파일(BML)을 복사할 수 있습니다.
복사할 수 있는 파일 수 및 크기
한 번의 작업으로 최대 1,000개의 파일을 복사할 수 있습니다.
- CSV, TXT, PNG 파일의 경우 파일당 최대 크기는 250MB입니다.
- BML 파일의 경우 파일당 최대 크기는 1GB입니다.
FTP 설정 단계
설정은 다음과 같습니다.
FTP 연결 추가
[프로젝트 익스플로러] 창에서 [시스템 아키텍처]→[Target01]으로 가서 [FTP 연결]을 클릭합니다. FTP 연결 편집기의 도구 모음에서 [FTP 연결]을 클릭합니다.
FTP 연결 속성을 설정합니다. FTP 연결의 행을 선택하면 나타나는 속성 창에서 IP 주소, 암호 등의 속성을 설정합니다.
FTP 연결 속성에 관한 자세한 내용은 다음을 참조하십시오.
스크립트 설정
[프로젝트 익스플로러] 창에서 [화면 디자인]→[화면]으로 이동하여 스크립트를 설정할 화면을 선택합니다. 표시를 스크립트 편집 화면으로 변경한 다음 [도구 서랍장]에서 [오퍼레이션]→[대상]으로 이동하여 [원격 파일 관리] 작업을 트리거에 추가합니다.
[원격 파일 관리] 작업의 속성을 설정합니다.
[원격 파일 관리] 작업에 관한 자세한 내용은 다음을 참조하십시오.
(예)

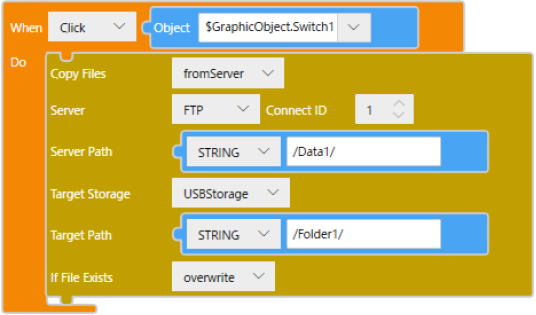

스위치를 터치하면 지정된 FTP 서버의 폴더(Data1)에 있는 파일을 디스플레이 장치 USB 저장소의 폴더(Folder1)로 복사합니다. 절차는 다음과 같습니다.
- FTP 연결을 설정합니다.
- 파일(예: PNG 파일)을 만들어 FTP 서버에 저장합니다.
- 스크립트를 설정합니다.
[터치] 트리거
| 오퍼레이션 | [클릭] |
| 대상 오브젝트 |
[Screen Object]: $GraphicObject.Switch1 |
[원격 파일 관리] 오퍼레이션
| [CopyFiles] | [fromServer] |
| [Server] | [FTP] |
| [Connect ID] | 1 |
| [Server Path] |
[Constant]:STRING /Data1/ |
| [Target Storage] | [USBStorage] |
| [Target Path] |
[Constant]:STRING /Folder1/ |
| [If File Exists] | [overwrite] |
FTP 연결 상태
다음 소스 속성에서 FTP 연결 상태를 확인할 수 있습니다.
- [Client.Status.ActiveClient]: 총 FTP 연결 수
- [Connection[x].LastStatus]: FTP 연결당 [원격 파일 관리] 작업 결과
소스 속성에 관한 자세한 내용은 다음을 참조하십시오.
FTPS 암호화 모음
FTPS는 다음 암호화 모음을 지원합니다.
- TLS1.3
TLS_AES_256_GCM_SHA384
TLS_AES_128_GCM_SHA256
TLS_AES_128_CCM_SHA256 - TLS1.2
TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384
TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
TLS_ECDHE_ECDSA_WITH_AES_256_CCM
TLS_DHE_RSA_WITH_AES_256_CCM
TLS_DHE_RSA_WITH_AES_256_GCM_SHA384
TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256
TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
TLS_DHE_RSA_WITH_AES_128_GCM_SHA256
TLS_ECDHE_ECDSA_WITH_AES_128_CCM
TLS_DHE_RSA_WITH_AES_128_CCM
TLS_RSA_WITH_AES_128_CBC_SHA256
