알람 작동법

알람 데이터 구조체

알람 유형에는 BOOL 알람과 레벨 알람이 있으며 이러한 알람에 대해 모니터링할 변수, 표시할 메시지, 중요도 등을 설정할 수 있습니다.

유형	설명	사용 가능한 변수 데이터 유형
BOOL 알람	알람은 모니터링되는 변수의 ON 또는 OFF 값에 따라 발생합니다.	BOOL
레벨 알람	알람은 모니터링되는 변수의 저장된 값에 따라 발생합니다.	SINT, USINT, INT, UINT, DINT, UDINT, LINT, ULINT, BYTE, WORD, DWORD, LWORD, REAL, LREAL.

알람 표시기에서 알람을 알람 그룹별로 표시할 수 있습니다.

메모:

생성할 수 있는 알람 그룹의 수는 다음을 참조하십시오.
지원되는 모델/기능
외부 변수 값은 스캔 속도 간격에 따라 업데이트됩니다. 외부 변수가 알람으로 설정되고 스캔 속도 간격이 너무 길면 외부 장치에 의해 알람이 생성되는 시점부터 알람 요약 개체에 알람이 표시되는 시점까지 상당한 시간이 지연될 수 있습니다. 스캔 속도에 관한 자세한 내용은 다음을 참조하십시오.
외부 변수 값 읽기 간격(스캔 속도) 설정
알람 표시기 오브젝트에 대한 자세한 내용은 다음을 참조하십시오.
알람 표시

화면 편집 소프트웨어에서 알람을 생성합니다.

메모: 불러오기/내보내기 기능을 사용하여 Excel 또는 기타 스프레드 시트 도구를 사용하여 알람을 편집할 수 있습니다. 자세한 내용은 다음을 참조하십시오.

알람 내보내기 및 불러오기
프로젝트를 표시기로 전송합니다.

알람 표시기에서 활성 알람의 알람 정보를 확인하고 [ACK] 스위치를 터치합니다.
알람 표시기 오브젝트의 정보가 업데이트됩니다 (확인으로 변경).

알람이 정의된 [저장 위치] 필드에 저장됩니다.

알람이 바이너리 형식으로 저장됩니다.

[시스템 아키텍처] 를 클릭하고 [모든 알람] 를 선택하여 프로젝트 익스플로러에서 데이터를 확인할 수 있습니다.

데이터 크기 계산은 다음을 참조하십시오.

지정된 [최대 레코드수] 에 도달한 후 다음에서 작업 방법을 선택할 수 있습니다.

[알람 동작] 속성의 설정에 따라 알람 상태가 세 가지 상태([선택적 ACK]) 또는 네 가지 상태([필수 ACK]) 간에 전환됩니다.

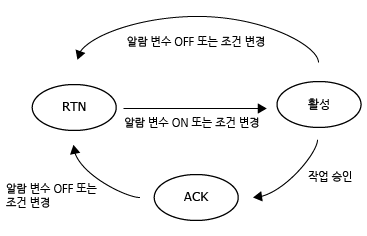

세 가지 상태([선택적 ACK]): 활성, 승인, 정상 복귀(RTN) 상태 간 전환 및 알람 승인은 선택 사항입니다.

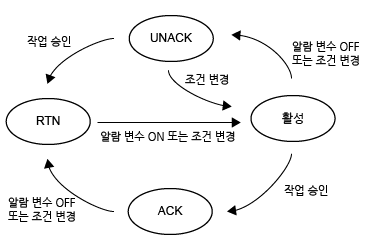

네 가지 상태([필수 ACK]): 활성, 승인, 미승인, RTN(정상 복귀) 상태 간 전환입니다. 알람 승인이 반드시 먼저 있어야 정상 복귀(RTN) 상태로 들어갈 수 있습니다.

메모: [알람 동작] 속성에 관한 자세한 내용은 다음을 참조하십시오.
