저장할 데이터 크기 계산

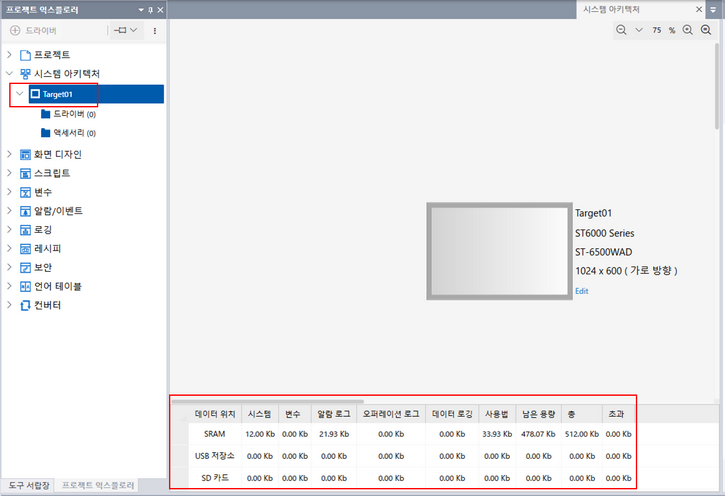

시스템 설정 편집 화면에서 백업 메모리(SRAM)나 외부 저장소에 저장된 각 데이터의 크기를 확인할 수 있습니다.

각 데이터의 크기 계산은 다음을 참조하십시오.

메모: 변수 값(보존 변수)의 저장 위치는 백업 메모리(SRAM)로 제한됩니다.

알람

(단위: 바이트)

42000 + [(최대 레코드*1) x 24.5] + [(모든 알람 그룹의 활성 알람 수) x 45]



*1 알람 속성에서 [최대 레코드] 로 설정됨

데이터 로깅

(단위: 바이트)

1626 + (각 데이터 로깅 그룹의 데이터 크기 합계)

데이터 로깅 그룹의 데이터 크기 계산 방법

A: 데이터 로깅 그룹의 각 변수 크기 합계

B: (최대 레코드*1) x (A + 14)

C: 1446 + [(변수 수) x 342] + B



*1 데이터 로깅 속성에서 [최대 레코드] 로 설정됨

작업 로그

(단위: 바이트)

8192 + [(SRAM 레코드*1) x 343]



* 작업 로그 속성에서 1개 세트

변수 값(보존 변수)

(단위: 바이트)

8192 + ([보존] 사용 변수의 총 데이터 크기)



변수 유형 크기 (바이트)
BOOL 18
BYTE 22
WORD 26
DWORD 36
LWORD 56
SINT 24
USINT 22
INT 28
UINT 26
DINT 38
UDINT 36
LINT 56
ULINT 56
REAL 64
LREAL 64
STRING 8 + 5 + [(문자열 길이) x 2]
TIME 38
TOD 36
TIME_OF_DAY 36
DATE 36
DT 36
DATE_AND_TIME 36
