ブロックトレンド

ブロックトレンドオペレーションは、ブロックトレンドグラフの個々またはすべてのチャンネルを描画/クリアします。

MEMO:

命名規則とスクリプトキーワードの詳細については、以下を参照してください。
使用できる文字とルール

refreshBlockTrend(BLOCKTREND,[],$Enums.DrawMode.ClearAndDraw);

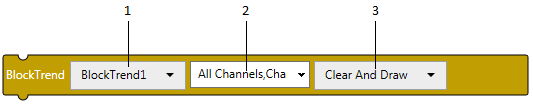

1 2 3

1: ブロックトレンドブロックトレンドを選択します。2: チャンネルブロックトレンドに表示するチャンネルを選択します。3: オペレーションクリアおよび描画操作を選択します

(例)

refreshBlockTrend($GraphicObject.BlockTrend1,[$Enums.Channels.All],$Enums.DrawMode.ClearAndDraw);

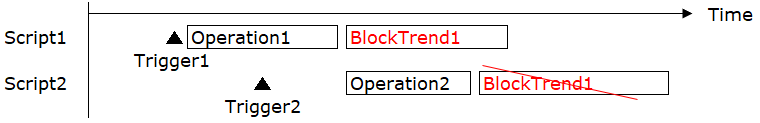

MEMO: 複数のトリガーが発生することで、同じブロックトレンドオブジェクトに対する [ブロックトレンド] オペレーションの実行タイミングが重なった場合、後から実行される [ブロックトレンド] オペレーションはスキップされます。

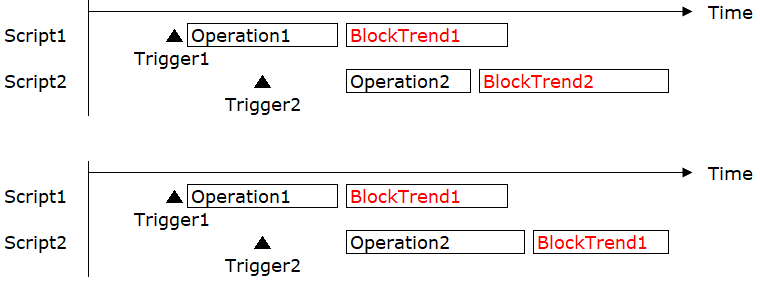

なお、異なるブロックトレンドオブジェクトに対する　[ブロックトレンド]　オペレーションの実行タイミングが重なった場合や、同じブロックトレンドオブジェクトに対する　[ブロックトレンド]　オペレーションでも実行タイミングが異なる場合、[ブロックトレンド]　オペレーションは実行されます。

クリアと描画

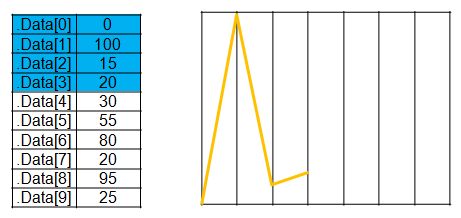

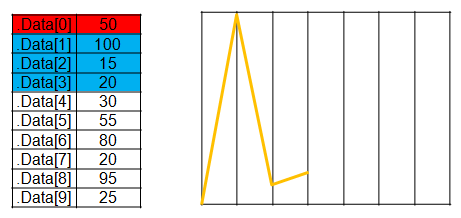

グラフをクリアした後、再度描画します。

[Clear And Draw]

'$Enums.DrawMode.ClearAndDraw'

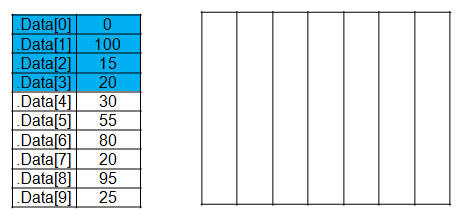

グラフをクリアします。

[Clear]

'$Enums.DrawMode.Clear'

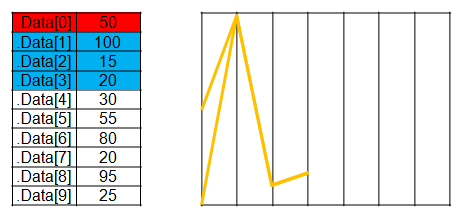

グラフを描画します。常にグラフが追加されます。

[Draw]

'$Enums.DrawMode.Draw'
