レシピの更新
レシピデータは表示器上で変更できます。
動作例
設定の流れ
変数を追加
プロジェクトエクスプローラー : [変数] ➞ [すべての変数]
以下の変数を追加します。
変数のプロパティ
| [名前] | [データの種類] | [ソース] | [デバイスアドレス] | [バイト数 / ワード数] |
Var1 |
[STRING] |
'Schneider Modbus Serial Equipment' | 400001 | 10 |
Var2 |
[BOOL] |
400010,00 | - | |
Var3 |
[INT] |
400020 | - | |
Var4 |
[INT] |
400021 | - | |
Var5 |
[INT] |
400022 | - |
レシピファミリーの追加
プロジェクトエクスプローラー : [レシピ] ➞ [コントロール]
以下のレシピファミリーを追加します。
レシピファミリー (名前 : RecipeFamily1) プロパティ
| タブ | プロパティ | 値 |
[基本] |
[ラベル] | Product A |
レシピグループの追加
プロジェクトエクスプローラー: [RecipeFamily1]
以下のレシピグループを [RecipeFamily1] に追加します。
レシピグループ (名前 : RecipeGroup1) プロパティ
| タブ | プロパティ | 値 |
[基本] |
[ラベル] | X Series |

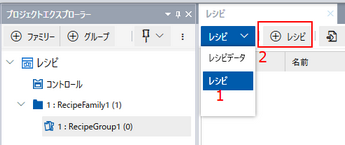

レシピの追加
プロジェクトエクスプローラー: [RecipeGroup1]
以下のレシピを [RecipeGroup1] に追加します。
[レシピ] のプロパティ:
| [名前] | プロパティウィンドウ | ||
| タブ | プロパティ | 値 | |
| [Recipe1] | [基本] | [ラベル] | Model1 |
| [Recipe2] | Model2 | ||
| [Recipe3] | Model3 | ||
レシピデータの追加
プロジェクトエクスプローラー: [RecipeGroup1]
以下のレシピデータを [RecipeGroup1] に追加します。
[レシピデータ] のプロパティ:
| [名前] | プロパティウィンドウ | ||
| タブ | プロパティ |
値 | |
| [Ingredient1] | [基本] | [ラベル] | Code |
| [値] |  [変数] [名前]: Var1 |
||
| [入力モード] |  |
||
| [Ingredient2] | [基本] | [ラベル] | Coating |
| [値] | [変数] [名前]: Var2 |
||
| [入力モード] | |
||
| [Ingredient3] | [基本] | [ラベル] | Temperature |
| [値] | [変数] [名前]: Var3 |
||
| [最小入力] | 0 | ||
| [最大入力] | 100 | ||
| [入力モード] | |
||
| [変数入力範囲を使用] |  |
||
| [Ingredient4] | [基本] | [ラベル] | Time |
| [値] | [変数] [名前]: Var4 |
||
| [入力モード] | |
||
| [変数入力範囲を使用] | |
||
| [Ingredient5] | [基本] | [ラベル] | Weight |
| [値] | [変数] [名前]: Var5 |
||
| [入力モード] | |
||
| [変数入力範囲を使用] | |
||
レシピデータ値の設定
プロジェクトエクスプローラー: [RecipeGroup1]

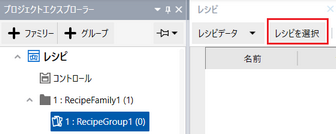

レシピデータのレシピ値を設定するには、ドキュメントビューで [レシピを選択] ➞ [すべてのレシピを選択] ➞ [OK] をクリックします。
![[レシピを選択]](../img/pf_loc_pop_recipe_select.png){kind=link}
Recipe1、Recipe2、および Recipe3 の列は、ドキュメントビューの右側に表示されます。
[Recipe1]、[Recipe2]、[Recipe3] の列のプロパティ：
| [名前] | ドキュメントウィンドウ | |
|---|---|---|
プロパティ |
値 |
|
| [Ingredient1] | [Recipe1] | AAAAA |
| [Recipe2] | BBBBB | |
| [Recipe3] | CCCCC | |
| [Ingredient2] | [Recipe1] | ON |
| [Recipe2] | OFF | |
| [Recipe3] | OFF | |
| [Ingredient3] | [Recipe1] | 40 |
| [Recipe2] | 37 | |
| [Recipe3] | 38 | |
| [Ingredient4] | [Recipe1] | 60 |
| [Recipe2] | 20 | |
| [Recipe3] | 30 | |
| [Ingredient5] | [Recipe1] | 120 |
| [Recipe2] | 60 | |
| [Recipe3] | 90 | |
部品の設定
プロジェクトエクスプローラー : [作画] ➞ [画面] ➞ [Screen1]
以下のオブジェクトを [ツールチェスト] から画面にドラッグアンドドロップします。
![[ツールチェスト]](../img/pf_loc_pop_scr_part.png){kind=link}
レシピドロップダウンリストオブジェクト (名前: RecipeDropdownList1) プロパティ: A-1
| タブ | サブタブ | プロパティ | 値 |
[機能] |
[基本] |
[コントロールタイプ] |
[ファミリー] |
レシピドロップダウンリストオブジェクト (名前: RecipeDropdownList2) プロパティ: A-2
| タブ | サブタブ | プロパティ | 値 |
[機能] |
[基本] |
[コントロールタイプ] |
[グループ] |
レシピドロップダウンリストオブジェクト (名前: RecipeDropdownList3) プロパティ: A-3
| タブ | サブタブ | プロパティ | 値 |
[機能] |
[基本] |
[コントロールタイプ] |
[レシピ] |
レシピデータ表示器オブジェクト (名前: IngredientViewer1) プロパティ: B-1
初期値。
スイッチオブジェクト (名前: Switch1) プロパティ : C-1
初期値。
スイッチオブジェクト (名前: Switch2) プロパティ : C-2
初期値。
スイッチオブジェクト (名前: Switch3) プロパティ : C-3
初期値。
スイッチオブジェクト (名前: Switch4) プロパティ : C-4
初期値。
スクリプトの設定
プロジェクトエクスプローラー: [Screen1]
オブジェクトに以下のスクリプトを設定します。
[ツールチェスト] からスクリプトをスクリプト編集画面にドラッグアンドドロップします。
![[ツールチェスト]](../img/pf_loc_pop_scr_script.png){kind=link}

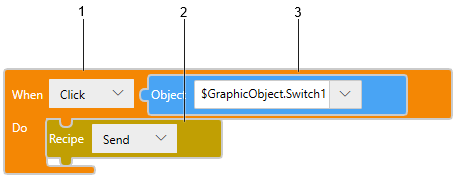

スイッチオブジェクト (名前: Switch1) スクリプト : C-1

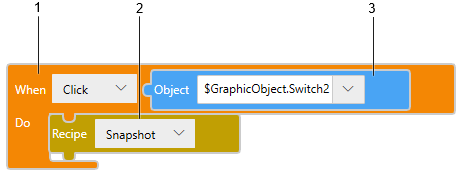

スイッチオブジェクト (名前: Switch2) スクリプト : C-2

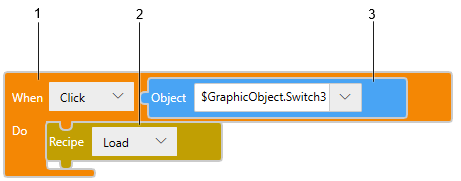

スイッチオブジェクト (名前: Switch3) スクリプト : C-3

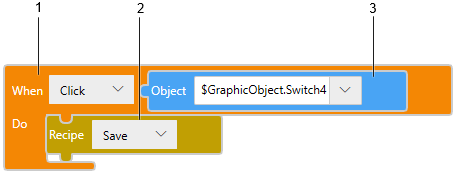

スイッチオブジェクト (名前: Switch4) スクリプト : C-4
| 番号 | ブロック |
1 |
[トリガー] ➞ [タッチ] ➞ [タッチ] |
| 2 | [オペレーション] ➞ [HMI 機能]➞ [レシピ] |
3 |
[値] ➞ [画面オブジェクト] |
