Cambio valore

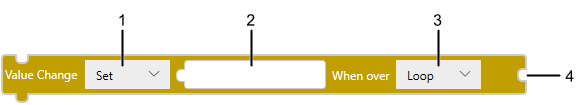

L'operazione Cambio valore cambia il valore e le proprietà di Variabile, Oggetto e Target.

1: Operazione

2: Destinazione

3: When over

Impostare l'operazione quando il valore supera l'intervallo.

Impostazione in [When over]:

• [Loop]: La porzione che supera l'intervallo va in loop al valore minimo o massimo. Per esempio, se l'intervallo di valori va da 0 a 10, aggiungendo 7 al valore corrente di 5 si ottiene 1. L'unica eccezione è quando l'operazione è [Set]. In questo caso, quando si scrive un valore che supera l'intervallo di valori, il valore corrente rimane invariato.
• [Stop]: Il valore viene impostato sul valore minimo o sul valore massimo.

4: Sorgente

Operazione

[Set]	Blocco [Set] Testo '$Enums.AssignmentOperator.Set' O '='	Scrive le variabili, le costanti o le espressioni specificate nel blocco sorgente sul blocco destinazione.
[AddTo]	Blocco [AddTo] Testo '$Enums.AssignmentOperator.AddTo' Or'+='	Aggiunge le variabili, le costanti o le espressioni specificate nel blocco sorgente sul blocco destinazione.
[SubTo]	Blocco [SubTo] Testo '$Enums.AssignmentOperator.SubTo' O '-='	Sottrae le variabili, le costanti o le espressioni specificate nel blocco sorgente sul blocco destinazione.
[MulTo]	Blocco [MulTo] Testo '$Enums.AssignmentOperator.MulTo' O'*='	Moltiplica il valore del blocco di destinazione per la variabile, la costante o l'espressione specificata nel blocco sorgente e copia il risultato nel blocco di destinazione.
[DivTo]	Blocco [DivTo] Testo '$Enums.AssignmentOperator.DivTo' O'/='	Divide il valore del blocco di destinazione per la variabile, la costante o l'espressione specificata nel blocco sorgente e copia il risultato nel blocco di destinazione.
[AndTo]	Blocco [AndTo] Testo '$Enums.AssignmentOperator.AndTo' O'&='	Esegue l'operazione AND (prodotto logico) tra il numero intero o la variabile specificata nel blocco sorgente e nel blocco destinazione e copia il risultato sul blocco destinazione.
[OrTo]	Blocco [OrTo] Testo '$Enums.AssignmentOperator.OrTo' O'|='	Esegue l'operazione OR (somma logico) tra il numero intero o la variabile specificata nel blocco sorgente e nel blocco destinazione e copia il risultato sul blocco destinazione.
[XorTo]	Blocco [XorTo] Testo '$Enums.AssignmentOperator.XorTo' O'^='	Esegue l'operazione XOR (somma logica esclusiva) tra il numero intero o la variabile specificata nel blocco sorgente e nel blocco destinazione e copia il risultato sul blocco destinazione.
[NandTo]	Blocco [NandTo] Testo '$Enums.AssignmentOperator.NandTo'	Esegue l'operazione NAND (prodotto logico seguito da NOT) tra il numero intero o la variabile specificata nel blocco sorgente e nel blocco destinazione e copia il risultato sul blocco destinazione.
[NorTo]	Blocco [NorTo] Testo '$Enums.AssignmentOperator.NorTo'	Esegue l'operazione NOR (somma logica seguita da invertitore) tra il numero intero o la variabile specificata nel blocco sorgente e nel blocco destinazione e copia il risultato sul blocco destinazione.





L'operazione [Cambio valore] consente di impostare come destinazione una variabile o una proprietà sorgente.



Cambio valore della variabile - INTERA

Impostare il valore del blocco sorgente sulla variabile del blocco di destinazione.

(Esempio): Set

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la variabile INT1 sul blocco variabili.	Selezionare [Int] e impostare 5 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, INT1, 5);

→ INT1 è impostato su 5 quando viene eseguito lo script.

(Esempio): AddTo

Operazione	Blocco destinazione	Blocco sorgente
[AddTo]	Impostare la variabile INT1 sul blocco variabili.	Selezionare [Int] e impostare 7 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, INT1, 7);

→ Se INT1 è 3 quando viene eseguito lo script, si aggiunge il 7 del blocco sorgente e INT1 diventa 10.

(Esempio): SubTo

Operazione	Blocco destinazione	Blocco sorgente
[SubTo]	Impostare la variabile INT1 sul blocco variabili.	Selezionare [Int] e impostare 3 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.SubTo, INT1, 3);

→ Se INT1 è 5 quando viene eseguito lo script, il valore 3 nel blocco sorgente viene sottratto e INT1 diventa 2.

(Esempio): DivTo

Operazione	Blocco destinazione	Blocco sorgente
[DivTo]	Impostare la variabile INT1 sul blocco variabili.	Selezionare [Int] e impostare 2 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.DivTo, INT1, 2);

→ Se INT1 è 5 quando viene eseguito lo script, il suo valore viene diviso per il valore di 2 del blocco sorgente e INT1 diventa 2. Se il valore è di tipo intero, il valore decimale viene troncato.

(Esempio): MulTo

Operazione	Blocco destinazione	Blocco sorgente
[MulTo]	Impostare la variabile INT1 sul blocco variabili.	Selezionare [Int] e impostare 5 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.MulTo, INT1, 5);

→ Se INT1 è 3 quando viene eseguito lo script, il suo valore viene moltiplicato per il valore del blocco sorgente di 5 e INT1 diventa 15.

(Esempio): AndTo

Operazione	Blocco destinazione	Blocco sorgente
[AndTo]	Impostare la variabile SINT1 sul blocco variabili.	Impostare la variabile SINT2 sul blocco variabili.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AndTo, SINT1, SINT2);

→ Se SINT1 è 3 (binario: 00000011) e SINT2 è 5 (binario: 00000101), SINT1 sarà 1 (binario: 00000001) quando si verifica l'attivazione.

L'espressione logica converte il valore del blocco di destinazione e del blocco sorgente in numeri binari e calcola il prodotto logico per ogni cifra. Riportare il risultato al radicale iniziale e impostarlo sul blocco di destinazione.

(Esempio): OrTo

Operazione	Blocco destinazione	Blocco sorgente
[OrTo]	Impostare la variabile SINT1 sul blocco variabili.	Impostare la variabile SINT2 sul blocco variabili.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.OrTo, SINT1, SINT2);

→ Se SINT1 è 3 (binario: 00000011) e SINT2 è 5 (binario: 00000101), SINT1 sarà 7 (binario: 00000111) quando si verifica l'attivazione.

L'espressione logica converte il valore del blocco di destinazione e del blocco sorgente in numeri binari e calcola la somma logica per ogni cifra. Riportare il risultato al radicale iniziale e impostarlo sul blocco di destinazione.

(Esempio): XorTo

Operazione	Blocco destinazione	Blocco sorgente
[XorTo]	Impostare la variabile SINT1 sul blocco variabili.	Impostare la variabile SINT2 sul blocco variabili.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.XorTo, SINT1, SINT2);

→ Se SINT1 è 3 (binario: 00000011) e SINT2 è 5 (binario: 00000101), SINT1 sarà 6 (binario: 00000110) quando si verifica l'attivazione.

L'espressione logica converte il valore del blocco di destinazione e del blocco sorgente in numeri binari e calcola la somma logica esclusiva per ogni cifra. Riportare il risultato al radicale iniziale e impostarlo sul blocco di destinazione.

(Esempio): NandTo

Operazione	Blocco destinazione	Blocco sorgente
[NandTo]	Impostare la variabile SINT1 sul blocco variabili.	Impostare la variabile SINT2 sul blocco variabili.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.NandTo, SINT1, SINT2);

→ Se SINT1 è 3 (binario: 00000011) e SINT2 è 5 (binario: 00000101), SINT1 sarà -2 (binario: 11111110) quando si verifica l'attivazione.

L'espressione logica converte il valore del blocco di destinazione e del blocco sorgente in numeri binari e calcola il prodotto logico negativo per ogni cifra. Riportare il risultato al radicale iniziale e impostarlo sul blocco di destinazione.

(Esempio): NorTo

Operazione	Blocco destinazione	Blocco sorgente
[NorTo]	Impostare la variabile SINT1 sul blocco variabili.	Impostare la variabile SINT2 sul blocco variabili.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.NorTo, SINT1, SINT2);

→ Se SINT1 è 3 (binario: 00000011) e SINT2 è 5 (binario: 00000101), SINT1 sarà -8 (binario: 11111000) quando si verifica l'attivazione.

L'espressione logica converte il valore del blocco di destinazione e del blocco sorgente in numeri binari e calcola la somma logica seguita da un invertitore per ogni cifra. Riportare il risultato al radicale iniziale e impostarlo sul blocco di destinazione.

Cambio valore della variabile - GIORNO E ORA

Impostare il valore di giorno e ora dalla variabile sorgente nella variabile di destinazione.

Le variabili DATE, TIME_OF_DAY e DATE_AND_TIME supportano gli operatori [Set] e [AddTo].

Di seguito viene illustrato il comportamento dell’operazione quando il Blocco sorgente e il Blocco destinazione sono le variabili DATE, TIME_OF_DAY, o DATE_AND_TIME:

Operazione	Blocco sorgente	Blocco destinazione	Comportamento
[Set]	DATE	DATE	Impostazione giorno.
		TIME_OF_DAY	Nessun valore impostato.
		DATE_AND_TIME	Impostare solo il giorno.
	TIME_OF_DAY	DATE	Nessun valore impostato.
		TIME_OF_DAY	Impostare l’ora.
		DATE_AND_TIME	Impostare solo l’ora.
	DATE_AND_TIME	DATE	Impostare solo il giorno.
		TIME_OF_DAY	Impostare solo l’ora.
		DATE_AND_TIME	Impostare giorno e ora.
[AddTo]	DATE	DATE	Aggiungere il giorno.
		TIME_OF_DAY	Nessun valore impostato.
		DATE_AND_TIME	Aggiungere solo il giorno.
	TIME_OF_DAY	DATE	Nessun valore impostato.
		TIME_OF_DAY	Aggiungere l'ora.
		DATE_AND_TIME	Aggiungere solo l'ora.
	DATE_AND_TIME	DATE	Aggiungere solo il giorno.
		TIME_OF_DAY	Aggiungere solo l'ora.
		DATE_AND_TIME	Aggiungere data e ora.

(Esempio): Set

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la variabile TIME_OF_DAY1 sul blocco variabili.	Selezionare [TIME_OF_DAY] e impostare 00:15:00 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, TIME_OF_DAY1, timeOfDay(00, 15, 00));

→ Quando si verifica l'attivazione, l'ora in TIME_OF_DAY1 è impostata su 00:15:00.

(Esempio): AddTo

Operazione	Blocco destinazione	Blocco sorgente
[AddTo]	Impostare la variabile DATE_AND_TIME1 sul blocco variabili.	Selezionare [TIME_OF_DAY] e impostare 00:15:00 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, DATE_AND_TIME1, timeOfDay(00, 15, 00));

→ Se DATE_AND_TIME1 è 2024/10/01 12:34:56, quando scatta il trigger nel blocco sorgente vengono aggiunti 00:15:00 e DATE_AND_TIME1 diventa 2024/10/01 12:49:56.

Cambio valore della variabile - BOOLEANO

Nella variabile di destinazione viene impostato un solo bit di dati.

(Esempio): Set

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la variabile BOOL1 sul blocco variabili.	Selezionare [Int] e impostare 1 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, BOOL1, 1);

→ BOOL1 è impostata su ON quando si attiva il trigger.

Cambio valore della variabile - STRINGA

Nella variabile di destinazione viene impostata una stringa.

(Esempio): Set

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la variabile STRING1 sul blocco variabili.	Selezionare [STRING] e impostare "DEF" nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, STRING1, "DEF");

→ STRING1 è impostata su DEF quando si attiva il trigger.

(Esempio): AddTo

Operazione	Blocco destinazione	Blocco sorgente
[AddTo]	Impostare la variabile STRING1 sul blocco variabili.	Selezionare [STRING] e impostare "DEF" nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, STRING1, "DEF");

→ Se STRING1 è "AB", quando scatta il trigger, al blocco sorgente viene aggiunto "DEF" e STRING1 diventa "ABDEF".

Cambio valore proprietà della sorgente Oggetto

Impostare il valore nel blocco sorgente sulla proprietà della sorgente nel blocco di destinazione.

(Esempio 1)

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà della sorgente oggetto Rectangle1.Thickness sul blocco Oggetto.	Selezionare [Int] e impostare 10 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $GraphicObject.Rectangle1.Thickness, 10);

→ Lo spessore bordo del Rectangle1 diventa 10 quando scatta il trigger.

(Esempio 2)

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà della sorgente oggetto Lamp1.Interlock sul blocco Oggetto.	Selezionare [Int] e impostare 0 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $GraphicObject.Lamp1.Interlock, 0);

→ Lo stato di interblocco Lamp1 è impostato su OFF quando si attiva il trigger.

Cambio valore proprietà della sorgente variabile

Impostare il valore nel blocco sorgente sulla proprietà della sorgente nel blocco di destinazione.

(Esempio)

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà della sorgente variabile INT1.Value sul blocco Variabile.	Selezionare [Int] e impostare 1 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, INT1.Value, 1);

→ INT1.Value è impostata su 1 quando si attiva il trigger.

Cambio valore proprietà della sorgente target

Impostare il valore nel blocco sorgente sulla proprietà della sorgente nel blocco di destinazione.

(Esempio 1)

Stabilire la data per il target.

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà sorgente Target01.DateAndTime.Date al blocco Target.	Selezionare [Date] e impostare 17/10/2017 nel blocco Costanti.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Date, date(2017, 10, 17));

→ Quando scatta il trigger, il visualizzatore è impostato su 17/10/2017.

(Esempio 2)

Impostare giorno e ora del visualizzatore sullo stesso giorno e ora del dispositivo esterno.

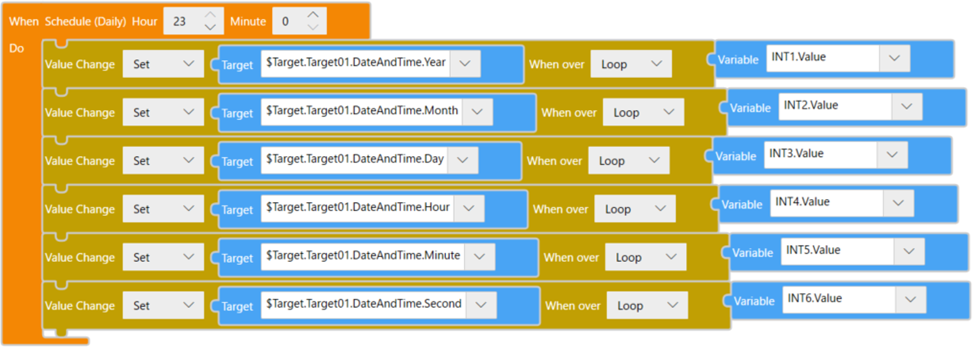

(Esempio 2- 1)

Impostare giorno e ora (anno, mese, giorno, ore, minuti, secondi) del dispositivo esterno rispettivamente sulle variabili intere da INT1 a INT6.

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà sorgente target sul blocco Target. Target01.DateAndTime.Year Target01.DateAndTime.Month Target01.DateAndTime.Day Target01.DateAndTime.Hour Target01.DateAndTime.Minute Target01.DateAndTime.Second	Impostare la variabile da INT1 a INT6 sul blocco Variabile.
Blocco Testo onScheduledDay(23, 0, () => {     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Year, INT1.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Month, INT2.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Day, INT3.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Hour, INT4.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Minute, INT5.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Second, INT6.Value); });

→ Giorno e ora del visualizzatore sono impostati su giorno e ora del dispositivo esterno alle 23:00 di ogni giorno.

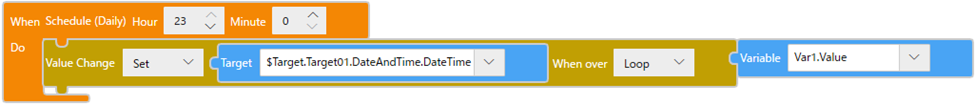

(Esempio 2- 2)

Impostare giorno e ora del dispositivo esterno sulla variabile DATE_AND_TIME Var1 come numero di secondi (intero a 32 bit), a partire da 1970/01/01 00:00:00 UTC. Per la relazione tra il valore di Var1 e giorno e ora, fare riferimento a quanto segue.

TIME, DATE, TIME_OF_DAY, DATE_AND_TIME

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà sorgente target Target01.DateAndTime.DateTime sul blocco Target.	Impostare la variabile Var1 sul blocco variabili.
Blocco Testo onScheduledDay(23, 0, () => {     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.DateTime, Var1.Value); });

→ Giorno e ora del visualizzatore sono impostati su giorno e ora del dispositivo esterno alle 23:00 di ogni giorno.

(Esempio 3)

Spegnere la retroilluminazione del visualizzatore.

Operazione	Blocco destinazione	Blocco sorgente
[Set]	Impostare la proprietà sorgente target Target01.Preferences.BacklightOff sul blocco Target.	Impostare la variabile BOOL1 con il valore 1 sul blocco Variabile.
Blocco Testo changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.Preferences.BacklightOff, BOOL1.Value);

→ Quando scatta il trigger, la retroilluminazione del visualizzatore si spegne.
