Visualizzazione dei dati registrati nell’oggetto Grafico di tendenza
Visualizzazione dei dati registrati raccolti nel Grafico di tendenza. È possibile configurare il metodo per registrare i dati con le proprietà dell’oggetto Grafico di tendenza.
- Canali
- Modalità di visualizzazione
- Tipo di grafico
- Percentuale di scorrimento
- Visualizzazione dati di cronologia
- Cambio formato di Giorno e ora
- Stato dei dati
- Informazioni sulle prestazioni di visualizzazione dei grafici di tendenza
[Canali]
Il numero massimo di canali (numero di linee) visualizzabili nell’oggetto Grafico di tendenza è 32.
[Modalità di visualizzazione]

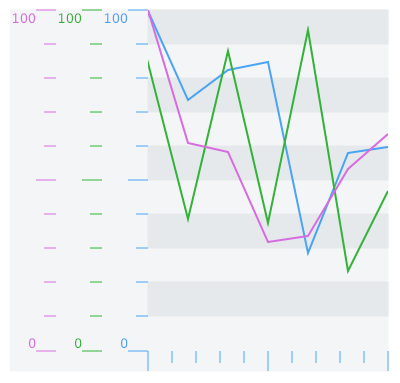

| [Completo] | I canali sono tracciati sull'intera area del grafico.  |

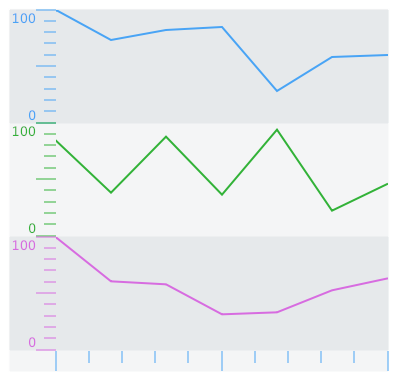

| [Dividere] | I canali sono tracciati nell'area divisa del grafico.  |
[Tipo di grafico]
| [Standard] | L’ultimo dato viene aggiunto a destra del grafico. Se la linea del grafico raggiunge il limite dell’area di visualizzazione, il grafico scorre. |
| [Registratore a penna] | I dati più recenti compaiono sempre sul bordo destro dell'area di visualizzazione. |
[Percentuale di scorrimento]
[Visualizzazione dati di cronologia]

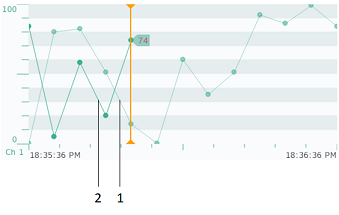

Mostrare sia i dati di cronologia che i dati correnti.
1: Dati cronologia
2: Dati correnti
Cambio formato di Giorno e ora
È possibile digitare anche un proprio formato Giorno/ora.
Per modificare il formato Giorno/ora:
Selezionare l’oggetto Grafico Tendenza.
Nella finestra Proprietà, andare alla scheda [Funzione] ➞ scheda [Dettaglio].
Fare clic su [Scala tempo] e digitare il formato nel campo [Formato].
Stato dei dati

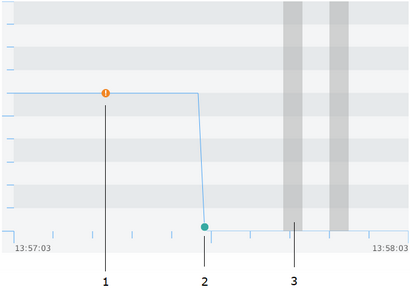

A seconda dello stato dei dati, potrebbe comparire un'icona o una parte del colore del grafico diventa grigia.
1: Si è verificato un errore di comunicazione
2: Comunicazione recuperata
3: Mancanza di alimentazione o interruzione di corrente
Informazioni sulle prestazioni di visualizzazione dei grafici di tendenza
La riproduzione di una grande quantità di dati potrebbe rallentare l'aggiornamento dei grafici di tendenza e potrebbe degradare le prestazioni del runtime stesso.
È possibile migliorare le prestazioni di visualizzazione del grafico di tendenza considerando quanto segue.
Numero di dati di visualizzazione
Ridurre il numero di data visualizzati nel grafico di tendenza.
Esempio 1: ridurre il numero di canali visualizzati.
Esempio 2: estendere il periodo di raccolta dei dati.
Dimensione del grafico di tendenza
Ridurre le dimensioni dei grafici di tendenza disegnati sullo schermo.
Tipo variabile
Quando possibile, utilizzare variabili interne al posto delle variabili esterne.
Numero di elementi nell'array
Quando si utilizzano variabili array, ridurre il numero di elementi array.
Numero di dati di registrazione
Ridurre il numero massimo di record dei dati di registrazione.
Numero massimo di registrazioni per la registrazione dei dati
Cancella i dati di registrazione.
