Affichage des données de journalisation dans les courbes de tendance
Affiche les données de journalisation recueillies dans une courbe de tendance. Vous pouvez configurer la méthode d'affichage pour les données de journalisation à l'aide des propriétés d'objet de courbe de tendance.
- Canaux
- Mode d'affichage
- Type de graphique
- Pourcentage du défilement
- Afficher les données historiques
- Changement du format de date et d'heure
- Statut des données
- À propos des performances d'affichage des graphiques de tendance
[Canaux]
Le nombre maximum de canaux (nombre de lignes) qui peuvent être affichés sur un objet de courbe de tendance est de 32.
[Mode d'affichage]

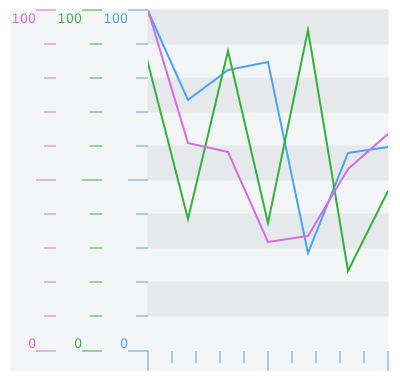

| [Complet] | Les voies sont tracées sur l'ensemble de la zone graphique.  |

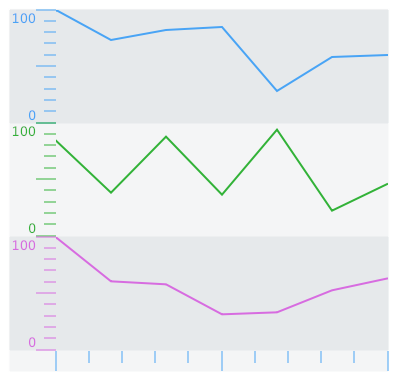

| [Diviser] | Les voies sont tracées sur une partie de la zone graphique.  |
[Type de graphique]
| [Normal] | Les données les plus récentes sont ajoutées au graphique droit. Lorsque la ligne du graphique atteint la limite de la zone d'affichage, le graphique est défilé. |
| [Enregistreur] | Les dernières données s'affichent toujours sur le côté droit de la zone d'affichage. |
[Pourcentage du défilement]

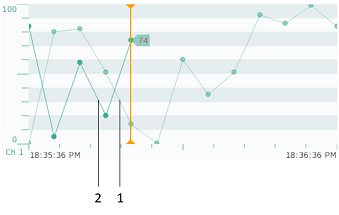

[Afficher les données historiques]
Afficher les données historiques et actuelles.
1 : Données historiques
2 : Données actuelles
Changement du format de date et d'heure
Vous pouvez saisir votre propre format de date/heure
Pour modifier le format de date/heure :
Sélectionnez l'objet de courbe de tendance.
Dans la fenêtre Propriétés, accédez à l'onglet [Fonction] ➞ onglet [Détail].
Cliquez sur [Échelle de temps] et saisissez le format dans le champ [Format].

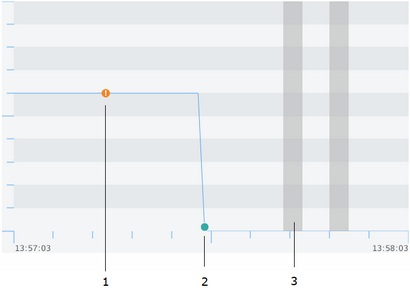

Statut des données
Selon l'état des données, une icône peut apparaître ou une partie de la couleur du graphique devient grise.
1 : Une erreur de communication s'est produite
2 : Communication rétablie
3 : Panne d'alimentation ou verrouillage
À propos des performances d'affichage des graphiques de tendance
L'affichage d'une grande quantité de données peut ralentir la mise à jour des graphiques de tendance et dégrader les performances de l'exécution elle-même.
Vous pouvez améliorer les performances d'affichage des graphiques de tendance en tenant compte des points suivants.
Nombre de données affichées
Réduire le nombre de données affichées sur la courbe de tendance.
Exemple 1 : Réduire le nombre de chaînes affichées.
Exemple 2 : Prolonger la période de collecte des données.
Taille de la courbe de tendance
Réduire la taille des courbes de tendance affichées à l'écran.
Type de variable
Dans la mesure du possible, utilisez des variables internes plutôt que des variables externes.
Nombre d'éléments dans le tableau
Lorsque vous utilisez des variables de type tableau, réduisez le nombre d'éléments du tableau.
Nombre de données de journalisation
Réduire le nombre maximum d'enregistrements de données de journalisation.
Nombre maximal d'enregistrements pour la journalisation des données
Effacez les données de connexion.
