Cambio de valor

La operación de Cambio de valor cambia el valor y la propiedad de Variable, Objeto y Destino.

1: Operación

2: Destino

3: When over

Defina la operación cuando el valor excede el rango.

Ajuste en [When over]:

• [Loop]: La parte que excede el rango hace un bucle hasta el valor mínimo o máximo. Por ejemplo, si el intervalo de valores es de 0 a 10, sumar 7 a un valor actual de 5 dará como resultado 1. La única excepción es cuando la operación es [Set]. En ese caso, cuando se escribe un valor que excede el intervalo de valores, el valor actual no se modifica.
• [Stop]: El valor se ajusta al valor mínimo o al valor máximo.

4: Origen

Operación

[Set]	Bloque [Set] Texto '$Enums.AssignmentOperator.Set' O '='	Escribe la variable, constante o expresión especificada en el bloque de origen al bloque de destino.
[AddTo]	Bloque [AddTo] Texto '$Enums.AssignmentOperator.AddTo' O '+='	Agrega la variable, constante o expresión especificada en el bloque de origen al bloque de destino.
[SubTo]	Bloque [SubTo] Texto '$Enums.AssignmentOperator.SubTo' O '-='	Resta la variable, constante o expresión especificada en el bloque de origen del bloque de destino.
[MulTo]	Bloque [MulTo] Texto '$Enums.AssignmentOperator.MulTo' O '*='	Multiplica el valor del bloque de destino por la variable, constante o expresión especificada en el bloque de origen y copia el resultado en el bloque de destino.
[DivTo]	Bloque [DivTo] Texto '$Enums.AssignmentOperator.DivTo' O '/='	Divide el valor del bloque de destino por la variable, constante o expresión especificada en el bloque de origen y copia el resultado en el bloque de destino.
[AndTo]	Bloque [AndTo] Texto '$Enums.AssignmentOperator.AndTo' O '&='	Ejecuta la operación AND (producto lógico) entre el entero o variable especificado en el bloque de origen y el bloque de destino, y copia el resultado en el bloque de destino.
[OrTo]	Bloque [OrTo] Texto '$Enums.AssignmentOperator.OrTo' O '|='	Ejecuta la operación OR (suma lógica) entre el entero o variable especificado en el bloque de origen y el bloque de destino, y copia el resultado en el bloque de destino.
[XorTo]	Bloque [XorTo] Texto '$Enums.AssignmentOperator.XorTo' O '^='	Ejecuta la operación XOR (suma lógica exclusiva) entre el entero o variable especificado en el bloque de origen y el bloque de destino, y copia el resultado en el bloque de destino.
[NandTo]	Bloque [NandTo] Texto '$Enums.AssignmentOperator.NandTo'	Ejecuta la operación NAND (producto lógico seguido de NOT) entre el entero o la variable especificada en el bloque de origen y el bloque de destino, y copia el resultado en el bloque de destino.
[NorTo]	Bloque [NorTo] Texto '$Enums.AssignmentOperator.NorTo'	Ejecuta la operación NOR (suma lógica seguida de un inversor) entre el entero o variable especificado en el bloque de origen y el bloque de destino, y copia el resultado en el bloque de destino.





La operación [Cambio de valor] permite establecer una variable o propiedad de origen como destino.

• Cambio de Valor de Variable - ENTERO
• Cambio de valor de la variable - FECHA Y HORA
• Cambio de valor de la variable - BOOL
• Cambio de valor de la variable - STRING
• Cambio de valor de la propiedad de origen del objeto
• Cambio de valor de la propiedad de origen de la variable
• Cambio de valor de la propiedad de origen del destino



Cambio de Valor de Variable - ENTERO

Establezca el valor del bloque de origen en la variable del bloque de destino.

(Ejemplo): Set

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la variable INT1 en el bloque de variables.	Seleccione [Int] y defina 5 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, INT1, 5);

→ INT1 se establece en 5 cuando se ejecuta el script.

(Ejemplo): AddTo

Operación	Bloque de destino	Bloque de origen
[AddTo]	Establezca la variable INT1 en el bloque de variables.	Seleccione [Int] y defina 7 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, INT1, 7);

→ Si INT1 es 3 cuando se ejecuta el script, se suma 7 del bloque de origen y INT1 se convierte en 10.

(Ejemplo): SubTo

Operación	Bloque de destino	Bloque de origen
[SubTo]	Establezca la variable INT1 en el bloque de variables.	Seleccione [Int] y defina 3 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.SubTo, INT1, 3);

→ Si INT1 es 5 cuando se ejecuta el script, se resta el valor 3 del bloque de origen y INT1 se convierte en 2.

(Ejemplo): DivTo

Operación	Bloque de destino	Bloque de origen
[DivTo]	Establezca la variable INT1 en el bloque de variables.	Seleccione [Int] y defina 2 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.DivTo, INT1, 2);

→ Si INT1 es 5 cuando se ejecuta el script, su valor se divide por el valor 2 del bloque de origen y INT1 se convierte en 2. Si el valor es de tipo entero, se trunca el valor decimal.

(Ejemplo): MulTo

Operación	Bloque de destino	Bloque de origen
[MulTo]	Establezca la variable INT1 en el bloque de variables.	Seleccione [Int] y defina 5 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.MulTo, INT1, 5);

→ Si INT1 es 3 cuando se ejecuta el script, su valor se multiplica por el valor 5 del bloque de origen y INT1 se convierte en 15.

(Ejemplo): AndTo

Operación	Bloque de destino	Bloque de origen
[AndTo]	Establezca la variable SINT1 en el bloque de variables.	Establezca la variable SINT2 en el bloque de variables.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AndTo, SINT1, SINT2);

→ Si SINT1 es 3 (binario: 00000011) y SINT2 es 5 (binario: 00000101), SINT1 será 1 (binario: 00000001) cuando se produzca el disparo.

La expresión lógica convierte el valor del bloque de destino y del bloque de origen en números binarios y calcula el producto lógico en cada dígito. Establezca el resultado de nuevo en la base original y lo asigna al bloque de destino.

(Ejemplo): OrTo

Operación	Bloque de destino	Bloque de origen
[OrTo]	Establezca la variable SINT1 en el bloque de variables.	Establezca la variable SINT2 en el bloque de variables.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.OrTo, SINT1, SINT2);

→ Si SINT1 es 3 (binario: 00000011) y SINT2 es 5 (binario: 00000101), SINT1 será 7 (binario: 00000111) cuando se produzca el disparo.

La expresión lógica convierte el valor del bloque de destino y el bloque de origen en números binarios y calcula la suma lógica en cada dígito. Establezca el resultado de nuevo en la base original y lo asigna al bloque de destino.

(Ejemplo): XorTo

Operación	Bloque de destino	Bloque de origen
[XorTo]	Establezca la variable SINT1 en el bloque de variables.	Establezca la variable SINT2 en el bloque de variables.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.XorTo, SINT1, SINT2);

→ Si SINT1 es 3 (binario: 00000011) y SINT2 es 5 (binario: 00000101), SINT1 será 6 (binario: 00000110) cuando se produzca el disparo.

La expresión lógica convierte el valor del bloque de destino y del bloque de origen en números binarios y calcula la suma lógica en cada dígito. Establezca el resultado de nuevo en la base original y lo asigna al bloque de destino.

(Ejemplo): NandTo

Operación	Bloque de destino	Bloque de origen
[NandTo]	Establezca la variable SINT1 en el bloque de variables.	Establezca la variable SINT2 en el bloque de variables.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.NandTo, SINT1, SINT2);

→ Si SINT1 es 3 (binario: 00000011) y SINT2 es 5 (binario: 00000101), SINT1 será -2 (binario: 11111110) cuando se produzca el disparo.

La expresión lógica convierte el valor del bloque de destino y del bloque de origen en números binarios y calcula una suma lógica exclusiva en cada dígito. Establezca el resultado de nuevo en la base original y lo asigna al bloque de destino.

(Ejemplo): NorTo

Operación	Bloque de destino	Bloque de origen
[NorTo]	Establezca la variable SINT1 en el bloque de variables.	Establezca la variable SINT2 en el bloque de variables.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.NorTo, SINT1, SINT2);

→ Si SINT1 es 3 (binario: 00000011) y SINT2 es 5 (binario: 00000101), SINT1 será -8 (binario: 11111000) cuando se produzca el disparo.

La expresión lógica convierte el valor del bloque de destino y el bloque de origen en números binarios y calcula una suma lógica seguida de un inversor en cada dígito. Establezca el resultado de nuevo en la base original y lo asigna al bloque de destino.

Cambio de valor de la variable - FECHA Y HORA

Establezca el valor de fecha y hora de la variable de origen a la variable de destino.

Las variables DATE, TIME_OF_DAY, y DATE_AND_TIME admiten los operadores [Set] y [AddTo].

A continuación se ilustra el comportamiento de la operación cuando el Bloque de origen y el Bloque de destino son variables de DATE, TIME_OF_DAY, o DATE_AND_TIME:

Operación	Bloque de origen	Bloque de destino	Comportamiento
[Set]	DATE	DATE	Defina la fecha.
		TIME_OF_DAY	No se ha definido ningún valor.
		DATE_AND_TIME	Defina solamente la fecha.
	TIME_OF_DAY	DATE	No se ha definido ningún valor.
		TIME_OF_DAY	Defina la hora.
		DATE_AND_TIME	Defina solamente la hora.
	DATE_AND_TIME	DATE	Defina solamente la fecha.
		TIME_OF_DAY	Defina solamente la hora.
		DATE_AND_TIME	Defina la fecha y la hora.
[AddTo]	DATE	DATE	Agregar fecha.
		TIME_OF_DAY	No se ha definido ningún valor.
		DATE_AND_TIME	Agregar solo la fecha.
	TIME_OF_DAY	DATE	No se ha definido ningún valor.
		TIME_OF_DAY	Agregar hora.
		DATE_AND_TIME	Agregar solo la hora
	DATE_AND_TIME	DATE	Agregar solo la fecha.
		TIME_OF_DAY	Agregar solo la hora
		DATE_AND_TIME	Agregar fecha y hora.

(Ejemplo): Set

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la variable TIME_OF_DAY1 en el bloque de variables.	Seleccione [TIME_OF_DAY] y defina 00:15:00 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, TIME_OF_DAY1, timeOfDay(00, 15, 00)); → Cuando se produce el disparo, la hora en TIME_OF_DAY1 se establece en 00:15:00.

(Ejemplo): AddTo

Operación	Bloque de destino	Bloque de origen
[AddTo]	Establezca la variable DATE_AND_TIME1 en el bloque de variables.	Seleccione [TIME_OF_DAY] y defina 00:15:00 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, DATE_AND_TIME1, timeOfDay(00, 15, 00));

→ Si DATE_AND_TIME1 es 2024/10/01 12:34:56, cuando se produce el disparo, se suma 00:15:00 en el bloque de origen y DATE_AND_TIME1 se convierte en 2024/10/01 12:49:56.

Cambio de valor de la variable - BOOL

Un solo bit de datos se establece en la variable de destino.

(Ejemplo): Set

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la variable BOOL1 en el bloque de variables.	Seleccione [Int] y defina 1 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, BOOL1, 1);

→ BOOL1 se establece en ON cuando se activa el disparador.

Cambio de valor de la variable - STRING

Se establece una cadena en la variable de destino.

(Ejemplo): Set

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la variable STRING1 en el bloque de variables.	Seleccione [STRING] y defina "DEF" el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, STRING1, "DEF");

→ STRING1 se establece en DEF cuando se activa el disparador.

(Ejemplo): AddTo

Operación	Bloque de destino	Bloque de origen
[AddTo]	Establezca la variable STRING1 en el bloque de variables.	Seleccione [STRING] y defina "DEF" el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.AddTo, STRING1, "DEF");

→ Si STRING1 es "AB", cuando se produce el disparo, se agrega"DEF" al bloque de origen y STRING1 se convierte en "ABDEF".

Cambio de valor de la propiedad de origen del objeto

Establezca el valor del bloque de origen en la propiedad de origen del bloque de destino.

(Ejemplo 1)

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen del objetoRectangle1.Thickness en el bloque de objeto.	Seleccione [Int] y defina 10 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $GraphicObject.Rectangle1.Thickness, 10);

→ El espesor del borde del Rectangle1 cambia a 10 cuando se produce el disparo.

(Ejemplo 2)

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen del objeto Lamp1.Interlock en el bloque de objeto.	Seleccione [Int] y defina 0 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $GraphicObject.Lamp1.Interlock, 0);

→ El estado de enclavamiento de Lamp1 se establece en OFF cuando se produce el disparo.

Cambio de valor de la propiedad de origen de la variable

Establezca el valor del bloque de origen en la propiedad de origen del bloque de destino.

(Ejemplo)

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen de la variable INT1.Value en el bloque de variable.	Seleccione [Int] y defina 1 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, INT1.Value, 1);

→ INT1.Value se establece en 1 cuando se produce el disparo.

Cambio de valor de la propiedad de origen del destino

Establezca el valor del bloque de origen en la propiedad de origen del bloque de destino.

(Ejemplo 1)

Fije una fecha para el destino.

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen de destino Target01.DateAndTime.Date en el bloque de destino.	Seleccione [Date] y defina 10/17/2017 en el bloque Constante.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Date, date(2017, 10, 17));

→ La unidad de visualización se establece en 17/10/2017 cuando se activa el disparador.

(Ejemplo 2)

Establezca la fecha y la hora de la unidad de visualización a la misma fecha y hora que el dispositivo externo.

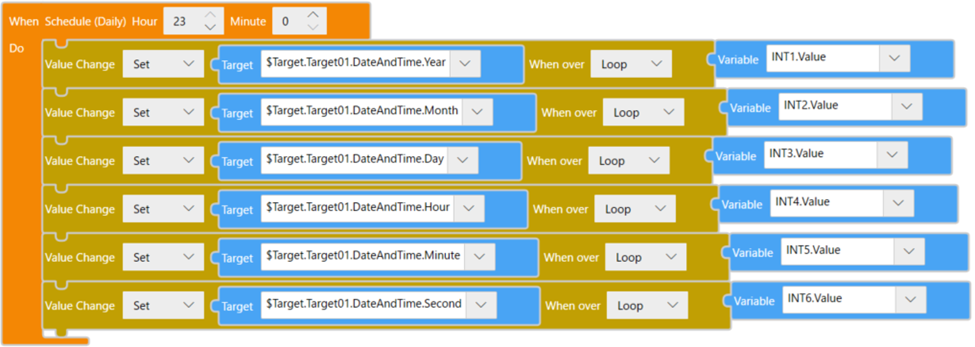

(Ejemplo 2- 1)

Establezca la fecha y hora (año, mes, día, horas, minutos, segundos) del dispositivo externo en las variables enteras INT1 a INT6, respectivamente.

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen del destino en el bloque de destino. Target01.DateAndTime.Year Target01.DateAndTime.Month Target01.DateAndTime.Day Target01.DateAndTime.Hour Target01.DateAndTime.Minute Target01.DateAndTime.Second	Establezca la variable INT1 a INT6 en el bloque de variables.
Bloque Texto onScheduledDay(23, 0, () => {     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Year, INT1.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Month, INT2.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Day, INT3.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Hour, INT4.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Minute, INT5.Value);     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.Second, INT6.Value); });

→ La fecha y hora de la unidad de visualización se establecen a la fecha y hora del dispositivo externo a las 23:00 todos los días.

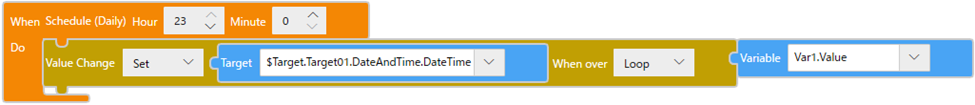

(Ejemplo 2- 2)

Establezca la fecha y hora del dispositivo externo en una variable DATE_AND_TIME Var1 como el número de segundos (entero de 32 bits) desde 1970/01/01 00:00:00 UTC. Para conocer la relación entre el valor de Var1 y la fecha y hora, consulte lo siguiente.

TIME, DATE, TIME_OF_DAY, DATE_AND_TIME

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen del objetivo Target01.DateAndTime.DateTime en el bloque de destino.	Establezca la variable Var1 en el bloque de variables.
Bloque Texto onScheduledDay(23, 0, () => {     changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.DateAndTime.DateTime, Var1.Value); });

→ La fecha y hora de la unidad de visualización se establecen a la fecha y hora del dispositivo externo a las 23:00 todos los días.

(Ejemplo 3)

Apague la retroiluminación de la unidad de visualización.

Operación	Bloque de destino	Bloque de origen
[Set]	Establezca la propiedad de origen del objetivo Target01.Preferences.BacklightOff en el bloque de destino.	Establezca la variable BOOL1 con valor 1 en el bloque de Variable.
Bloque Texto changeValue($Enums.WhenOver.Loop, $Enums.AssignmentOperator.Set, $Target.Target01.Preferences.BacklightOff, BOOL1.Value);

→ La retroiluminación de la unidad de visualización se apaga cuando se activa el disparador.
