Visualización de los datos de registro en los gráficos de tendencias
Muestra los datos de registro recopilados en un gráfico de tendencias. Puede configurar el método de visualización de los datos de registro con las propiedades del objeto del Gráfico de tendencias.
- Canales
- Modo de visualización
- Tipo de gráfico
- Porcentaje de desplazamiento
- Mostrar datos históricos
- Cambiar el formato de fecha y la hora
- Estado de los datos
- Acerca del rendimiento de visualización de gráficos de tendencias
[Canales]
El número máximo de canales (número de líneas) que se puede mostrar en un objeto del Gráfico de tendencias es 32.
[Modo de visualización]

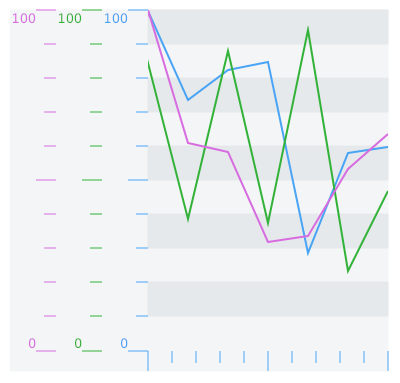

| [Lleno] | Se trazan los canales en toda el área del gráfico.  |

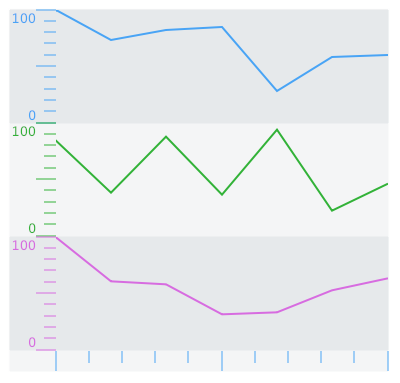

| [Dividir] | Se trazan los canales en el área del gráfico dividida.  |
[Tipo de gráfico]
| [Normal] | Los datos más recientes se agregan al lado derecho del gráfico. Cuando la línea del gráfico llega al límite del área de visualización, el gráfico se desplaza. |
| [Registrador de bolígrafo] | Los datos más recientes siempre aparecen en el lado derecho del área de visualización. |
[Porcentaje de desplazamiento]

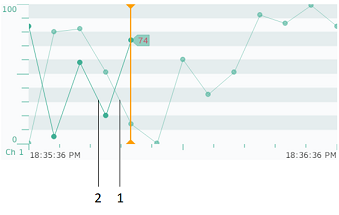

[Mostrar datos históricos]
Muestre los datos históricos y los datos actuales.
1: Datos históricos
2: Datos actuales
Cambiar el formato de fecha y la hora
Puede escribir su propio formato de fecha/hora.
Para cambiar el formato de fecha/hora:
Seleccione el objeto del gráfico de tendencias.
En la ventana Propiedades, vaya a la pestaña [Función] ➞ [Detalle].
Haga clic en [Escala de tiempo] y escriba el formato en el campo [Formato].

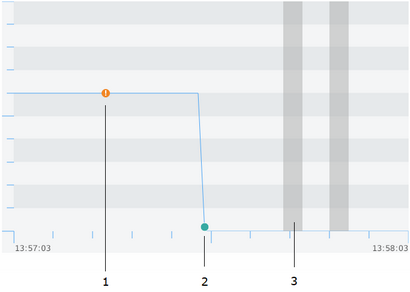

Estado de los datos
Dependiendo del estado de los datos, puede aparecer un icono o una parte del color del gráfico cambia a gris.
1: Se ha producido un error de comunicación
2: Comunicación recuperada
3: Fallo de alimentación o hay un enclavamiento
Acerca del rendimiento de visualización de gráficos de tendencias
Lavisualización de una gran cantidad de datos puede ralentizar la actualización de los gráficos de tendencias y degradar el rendimiento del tiempo de ejecución.
Puede mejorar el rendimiento de la visualización de gráficos de tendencias teniendo en cuenta lo siguiente.
Cantidad de datos mostrados
Reduzca la cantidad de datos mostrados en el gráfico de tendencias.
Ejemplo 1: Reducir el número de canales visualizados.
Ejemplo 2: Extender el periodo de recopilación de datos.
Tamaño del gráfico de tendencias
Reduzca el tamaño de los gráficos de tendencias dibujados en la pantalla.
Tipo de variable
Cuando sea posible, utilice variables internas en lugar de variables externas.
Número de elementos en la matriz
Cuando utilice variables de matriz, reduzca el número de elementos en la matriz.
Número de datos de registro
Reducir el número máximo de registros de datos.
Número máximo de registros para registrar los datos
Borre los datos de registro.
