Exportieren und Importieren von Variablen

In der Bildschirmbearbeitungs-Software können Export- und Importvorgänge über die Symbolleiste des Variableneditors ausgeführt werden. Die Eigenschaften von Alarmen und Protokollieren sind als Teil der Exportelemente eingeschlossen. Das Exportieren und Importieren lokaler Variablen wird nicht unterstützt.

Hinweis:

Auch wenn Sie Daten, die als CSV- oder TXT-Dateien aus der Bildschirmbearbeitungs-Software Version 3.3 Service Pack 1 oder früher exportiert wurden, in die Bildschirmbearbeitungs-Software Version 3.4 oder später importieren können, können Dateien, die aus Version 3.4 oder später exportiert wurden, nicht in Version 3.3 Service Pack 1 oder früher importiert werden, da die Dateiversion 2.0 ist.
Überprüfen Sie die Dateiversion der CSV- oder TXT-Ausgaben in der Zeile [FileVersion] der Ausgabedatei.

Für den Im- und Export von Variablen werden folgende Dateiformate unterstützt:

TXT-Datei (.txt, UTF-8 (ohne BOM))
CSV-Datei (.csv, UTF-8 (ohne BOM))

Hinweis:

Dateien, die mit einer anderen Kodierung als UTF-8 (ohne BOM) gespeichert wurden, können nicht importiert werden.
Informationen zu Dateiformaten erhalten Sie unter:
Dateieinstellungen Daten speichern (Export)

Die exportierte Datei kann mithilfe eines Softwareprogramms wie Microsoft Excel angezeigt werden.

Hinweis:

Die Datenausgabe ist wie folgt formatiert:

Zeichenfolgen werden mit doppelten Anführungszeichen (") angegeben.
Beispiel: "Dies ist eine Zeichenkette"
Sonderzeichen "=", "+", "-", "@", TAB und EINGABE, die am Anfang eines Eintrags stehen, werden mit einem einfachen Anführungszeichen (') versehen.
Beispiel: "'=1+2"

Hinweise zum Importieren von Variablen

Wenn beim Importieren keine gleichnamige Abtastrate vorhanden ist, wird eine neue Abtastrate mit dem Intervall aus der exportierten Datei erstellt. Wenn die Abtastrate bereits im Projekt vorhanden ist, wird die Abtastrate nicht aktualisiert.
Wenn Sie eine Datei importieren, die aus der Bildschirmbearbeitungs-Software Version 3.1 Service Pack 1B oder früher exportiert wurde, wird externen Variablen die Standard-Abtastrate zugewiesen. Informationen zu Abtastraten erhalten Sie unter:
Einstellen des Intervalls zum Lesen externer Variablenwerte (Abtastrate)
Variablen, die per Symboldatei-Import importiert wurden, können nicht mit dem Befehl „Variable importieren“ aktualisiert werden. Informationen zur Aktualisierung der Variablen in der Symboldatei erhalten Sie unter:
Importieren von Symbolen von externen Geräten - Nach dem Importieren der Symboldatei
Sie können keine Variablen in ein Projekt importieren, das eine Symboldatei enthält. Um Variablen zu importieren, gehen Sie folgendermaßen vor:

Entfernen Sie die Symboldatei aus dem Projekt.
Exportieren Sie die Variablen aus dem Projekt.
Importieren Sie die Variablen in das Projekt.
Importieren Sie die Symboldatei in das Projekt.

In der Bildschirmbearbeitungs-Software besteht eine Namenskonvention für Variablennamen.
Wenn ein Variablenname Zeichen enthält, die nicht der Namenskonvention entsprechen, wird die Variable nicht importiert.
Weitere Informationen erhalten Sie unter:
Namenskonventionen

Variablenformat

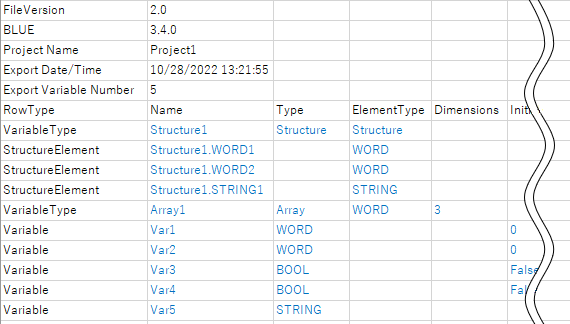

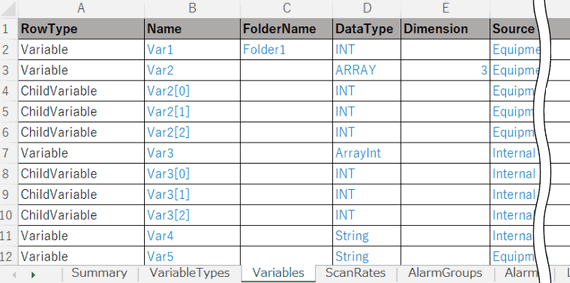

Die exportierte Datei enthält die nachstehend aufgeführten Daten, wenn sie in Excel geöffnet wird.

Hinweis: Lediglich die Daten in blau können bearbeitet werden. Wenn das Format geändert wird, kann die Datei nicht importiert werden.

Exportelemente

Diese Tabelle zeigt eine Eigenschaft an, die dem Exportelement entspricht.

Elemente, für die keine Eigenschaft eingerichtet wurde, erscheinen leer.

Element	Eigenschaft	Position innerhalb der Eigenschaft	Verfügbarer Wert
Name	[Name]	[Alle Variablen]	Entsprechend der Namenskonventionen.
Type	[Datentyp]	[Alle Variablen]	Entsprechend des unterstützten Datentyps.
ElementType	Gibt den Datentyp eines Feldelements oder eines Strukturelements an.	[Alle Variablen]	Entsprechend des unterstützten Datentyps.
Dimensions	[Dimension]	[Alle Variablen]	Entsprechend des unterstützten Eigenschaftsbereiches.
InitialValue	[Initialwert]	[Alle Variablen]	Entsprechend des unterstützten Eigenschaftsbereiches.
RetentiveEnabled	[Remanent]	[Alle Variablen]	TRUE/FALSE
FolderName	[Ordner]	[Alle Variablen]	Entsprechend der Namenskonventionen.
BindType	Gibt den Typ zugewiesener Daten an.	Eigenschaftsauswahl-Fenster für Variableneigenschaft.	Nur Objekte, die in einer Eigenschaft festgelegt werden können.
BindObject	Gibt den Namen zugewiesener Daten an.	Eigenschaftsauswahl-Fenster für Variableneigenschaft.	Entsprechend der Namenskonventionen.
BindField	Gibt die Eigenschaft zugewiesener Daten an.	Eigenschaftsauswahl-Fenster für Variableneigenschaft.	Nur die Eigenschaft eines zugewiesenen Objekts.
BindIsArray	Gibt an, ob eine benutzerdefinierte Variable als Wert festgelegt ist.	Eigenschaftsauswahl-Fenster für Variableneigenschaft.	TRUE/FALSE
BindValue	-	-
BindDirection	[Richtung]	Eigenschaftsauswahl-Fenster für Variableneigenschaft.	OneWay/Both
BindConverter	[Konverter]	Eigenschaftsauswahl-Fenster für Variableneigenschaft.	Entsprechend der Namenskonventionen.
HasInputRange	[Eingabebereich]	[Alle Variablen]	TRUE/FALSE
MinValue	[Minimum]	[Alle Variablen]	Entsprechend des unterstützten Eigenschaftsbereiches.
MaxValue	[Maximum]	[Alle Variablen]	Entsprechend des unterstützten Eigenschaftsbereiches.
Target	[Modell]	Systemarchitektur	Keine Bearbeitung
Source	[Quelle]	[Alle Variablen]	Keine Bearbeitung
ScanRate	[Abtastrate]	[Alle Variablen]	Entsprechend der Namenskonventionen.
ScanRateInterval	[Intervall]	[Alle Abtastraten]	1 - 600
AddressEnabled	[Basisadresse] (nur bei Auswahl von Feld oder Struktur).	[Alle Variablen]	Wenn die Eigenschaft ausgewählt ist, wird TRUE angezeigt.
Address	[Geräteadresse]	[Alle Variablen]	Entsprechend des unterstützten Eigenschaftsbereiches.
HasBinding	Gibt TRUE an, wenn ein Objekt oder eine andere Variable in der Variableneigenschaft verwendet wird.	[Alle Variablen]	TRUE/FALSE
VariableLength	[Variablenlänge]	[Alle Variablen]	TRUE/FALSE
NumberOfBytes	[Anzahl Bytes/Wörter]	[Alle Variablen]	Entsprechend des unterstützten Eigenschaftsbereiches.
StringEncode	[Zeichenfolgencodierung] (nur bei Auswahl des externen Geräte von [Quelle]).	[Alle Variablen]	Entsprechend der unterstützten Codierung.
HasAlarm	Gibt TRUE an bei Verwendung der Variable in einem Alarm.	[Alle Alarme]	TRUE oder leer
AlarmType	Gibt die Begrenzung an, wenn die Variable in einem Niveau-Alarm verwendet wird.	[Niveau-Alarm]	Limit oder leer
***ThresholdState [1]	Gibt die Aktivierung an, wenn die Variable in einem Niveau-Alarm verwendet wird.	[Niveau-Alarm]	Enable oder leer
***Threshold [1]	[Alarmtyp]	[Niveau-Alarm]	HiHi/Hi/Lo/LoLo
***ThresholdValue [1]	[Wert]	[Niveau-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
***ThresholdDeadBand [1]	[Totband]	[Niveau-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
***ThresholdAlarmGroup [1]	Gibt den Alarmgruppennamen einschließlich Variable an.	[Niveau-Alarm]	Entsprechend der Namenskonventionen.
***ThresholdMessageMode [1]	Gibt eine Meldungseinstellung an.	[Niveau-Alarm]	Direct/Language Table
***ThresholdMessage [1]	[Meldung]	[Niveau-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
***ThresholdSeverity [1]	[Stufe]	[Niveau-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
***ThresholdParameter [1]	[Parameter]	[Niveau-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
ThresholdState	[Auslösebedingung]	[Bool-Alarm]	Enabled/Disable
ThresholdType	[Alarmtyp]	[Bool-Alarm]	Hi/Lo
ThresholdCondition	-	-	WhenHigh/WhenLow Keine Bearbeitung
ThresholdAlarmGroup	Gibt den Alarmgruppennamen einschließlich Variable an.	[Bool-Alarm]	Entsprechend der Namenskonventionen.
ThresholdMessageMode	Gibt eine Meldungseinstellung an.	[Bool-Alarm]	Direct/Language Table
ThresholdMessage	[Meldung]	[Bool-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
ThresholdSeverity	[Stufe]	[Bool-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
ThresholdParameter	[Parameter]	[Bool-Alarm]	Entsprechend des unterstützten Eigenschaftsbereiches.
DataSharing	[Gemeinsame Datennutzung]	[Alle Variablen]	None/ReadOnly/ReadWrite
LoggingGroup	Gibt den Gruppennamen an bei Verwendung einer Variable in der Protokollierung.	[Alle Protokollierungen]	Entsprechend der Namenskonventionen.
Comments	[Kommentare]	[Alle Variablen]	Entsprechend der Namenskonventionen.
AlarmGroupId	Gibt den Namen der Alarmgruppe an.	[Alle Variablen]	Entsprechend der Namenskonventionen.

1. *** verweist auf HiHi, Hi, Lo, oder LoLo.
