Info über Layout-Objekte

Durch das Platzieren von Layout-Objekten auf Bildschirmen oder Inhalten, können Sie einem Teil des Bildschirm-/Inhaltsbereiches Operations-/Platzierungsfunktionen zuweisen. Es können auf einem Bildschirm verschiedene Bereiche mit verschiedenen Funktionen entworfen werden.

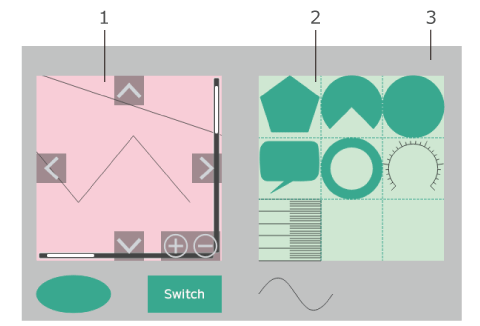

1: Layout-Objekt (Zoom-Leinwand)

2: Layout-Objekt (Raster)

3: Bildschirm oder Inhalt

Beim Verwenden des Layout-Objektes muss überprüft werden, ob Objekte im Fenster Objektliste ordnungsgemäß auf dem Layout-Objekt platziert wurden.

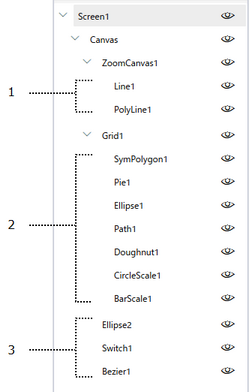

1: Liste von Objekten unter Layout-Objekt (ZoomCanvas1).

2: Liste von Objekten unter Layout-Objekt (Grid1).

3: Liste von Objekten unter Bildschirm (Screen1).

Arten von Layout-Objekten

Hinweis:

Die Operationsmethoden und Platzierungsmethoden für Layout-Objekte entsprechen denen von Bildschirmen/Inhalten.
Weitere Informationen zur Inhaltsanzeige und Gleitinhaltsanzeige erhalten Sie nachstehend.
Inhaltsanzeige
Gleitinhaltsanzeige

Typ	Beschreibung
Leinwand	Die Größe von platzierten Objekten entspricht auf dem Anzeigegerät dem Originalformat.
Scroll-Leinwand	Sie können den Bereich des Layout-Objekts mithilfe einer Scroll-Geste oder eines Schalters abfahren. Verwenden Sie diese Funktion, wenn die abzubildende Information die Bildschirmgröße des Layout-Objekts übersteigt.
Zoom-Leinwand	Durch Verwenden von Schaltern oder Gesten wie "Auseinanderziehen/Zusammenschieben" können Sie in ein Layout-Objekt hinein- oder herauszoomen.
Raster	Platzieren Sie Objekte in Kachelform. Um die Größe eines Objekts anzupassen, bestimmen Sie die Anzahl der Zeilen und Spalten im Raster, die Höhe jeder Zeile und die Breite jeder Spalte.
Scrollraster	Dieser Bildschirm verfügt sowohl über Rasterfunktionen und Scroll-Leinwandfunktionen.
Dock-Bildschirm	Sie können Objekte oben, unten, links oder rechts vom Layout-Objekt anlegen. Das letzte platzierte Objekt wird an den verbleibenden ungenutzten Bereich angepasst.
Stapelbildschirm	Die Objekte werden vertikal (von oben nach unten) oder horizontal (von links nach rechts) gestapelt.
Einheitliches Raster	Die Größe von platzierten Objekten ist gleich. Wenn Sie die Anzahl der Zeilen und Spalten festlegen, werden Objekte der Reihe nach von oben links nach rechts platziert. Wenn keine Zeilen oder Spalten festgelegt wurden, wird der Bereich des Layout-Objekts durch die Anzahl der Objekte geteilt und die Position der Objekte angepasst.
