Anzeige von Protokolldaten in Trendgraphen.
Zeigt erfasste Protokolldaten in einem Trendgraph an. Die Anzeigemethode für Protokolldaten lässt sich in den Trendgraph-Eigenschaften einrichten.
- Kanäle
- Anzeigemodus
- Diagrammtyp
- Scroll-Prozentsatz
- Historische Daten anzeigen
- Ändern des Datums- und Uhrzeitformats
- Datenstatus
- Infos über Anzeigeleistung von Trenddiagrammen
[Kanäle]
Es können maximal 32 Kanäle (Anzahl der Zeilen) auf einem Trendgraph-Objekt angezeigt werden.
[Anzeigemodus]

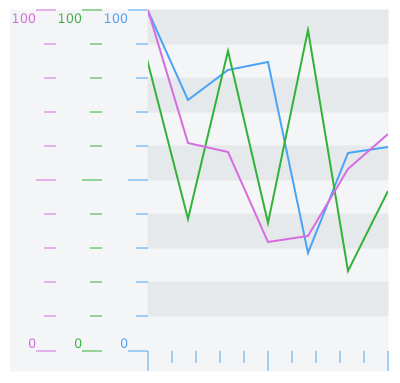

| [Voll] | Die Kanäle werden grafisch auf dem gesamten Diagrammbereich dargestellt.  |

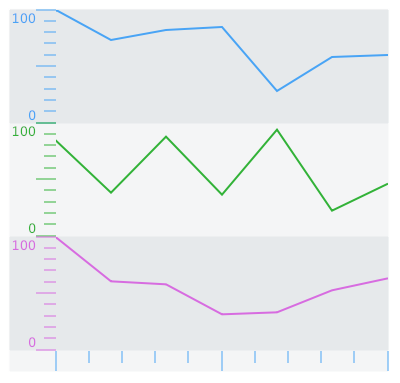

| [Teilen] | Die Kanäle werden grafisch auf dem geteilten Diagrammbereich dargestellt.  |
[Diagrammtyp]
| [Standard] | Die neuesten Daten werden rechts vom Graphen hinzugefügt. Wenn die Graphlinie die Grenze des Anzeigebereichs erreicht, wird der Graph gescrollt. |
| [Linienschreiber] | Die neuesten Daten werden dabei jeweils am rechten Rand des Anzeigebereichs angezeigt. |
[Scroll-Prozentsatz]

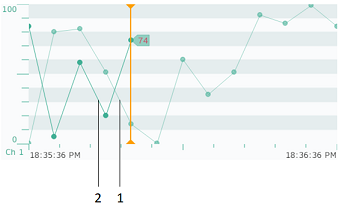

[Historische Daten anzeigen]
Anzeige von historischen und aktuellen Daten.
1: Historische Daten
2: Aktuelle Daten
Ändern des Datums- und Uhrzeitformats
Sie können Ihr eigenes Datum/Uhrzeitformat eingeben.
Gehen Sie zur Änderung des Datum/ Uhrzeitformats wie folgt vor:
Trendgraphobjekt auswählen.
Im Fenster "Eigenschaften" auf Registerkarte [Funktion] ➞ Registerkarte [Detail] klicken.
Klicken Sie auf die [Zeitskala] und geben Sie das Format im Feld [Format] ein.

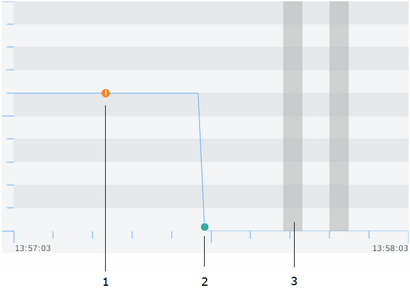

Datenstatus
Ke nach Datenstatus kann es zur Anzeige eines Symbols oder zur Änderung eines Teils des Diagramms in grau kommen.
1: Kommunikationsfehler aufgetreten
2: Kommunikation wiederhergestellt
3: Stromausfall oder Verriegelung liegt vor
Infos über Anzeigeleistung von Trenddiagrammen
Durch die Wiedergabe einer großen Datenmenge kann die Aktualisierung von Trendgraphen verlangsamt und die Leistung der Laufzeitumgebung selbst beeinträchtigt werden.
Die Leistung der Trendgraphen lässt sich anhand folgender Aspekte verbessern:
Menge der Anzeigedaten
Reduzieren Sie die im Graphen angezeigte Datenmenge.
Beispiel 1: Reduzieren Sie die Anzahl der angezeigten Kanäle.
Beispiel 2: Erweitern Sie den Datenerfassungszeitraum.
Trendgraphengröße
Verringern Sie die Größe der auf dem Bildschirm gezeichneten Trendgraphen.
Variablentyp
Verwenden Sie möglichst interne Variablen anstelle von externen Variablen.
Anzahl der Elemente in einem Feld
Wenn Sie Feldvariablen verwenden, reduzieren Sie die Anzahl der Feldelemente.
Menge der Protokollierungsdaten
Verringern Sie die maximale Anzahl der Datensätze für die Protokollierung.
Maximale Anzahl an Datensätzen für die Protokollierung von Daten
Löschen Sie die Protokollierungsdaten.
