BLUE Web Viewer 개요 및 개발 워크플로

BLUE Web Viewer 정보
Web Viewer 운영 환경
개발 흐름

BLUE Web Viewer 정보

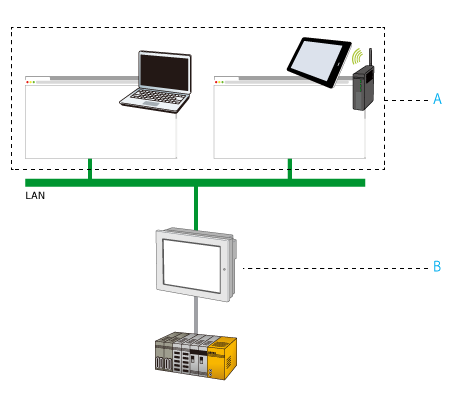

"BLUE Web Viewer"(이하 "Web Viewer"라고 함)는 스마트폰과 태블릿(이하 "스마트 장치"라고 함) 및 컴퓨터의 웹 브라우저에서 화면 정보를 공유하려고 디스플레이 장치에서 실행되는 기능입니다. Web Viewer를 사용하면 디스플레이 장치는 서버이고 그 서버에 연결되는 스마트 장치와 컴퓨터는 클라이언트입니다.

클라이언트
서버

클라이언트를 사용하면 서버의 작업을 웹 브라우저에서도 수행할 수 있습니다. 클라이언트가 서버에 연결할 수 있도록 네트워크를 설정하는 경우 클라이언트에서 서버의 원격 작동이 가능합니다.

단일 서버로 복수의 클라이언트 연결을 동시에 허용할 수 있습니다.

적용 예

디스플레이 장치가 설치된 장비의 원격 작동 및 모니터링
디스플레이 장치 화면을 대형 모니터에서 보기

메모:

Web Viewer를 지원하는 모델과 Web Viewer 클라이언트의 수는 다음을 참조하십시오.
대응 모델/기능 리스트
통신은 네트워크 환경과 클라이언트 장치의 성능에 따라 불안정해질 수 있습니다.

도달하기 어려운 위치(예: 청정실 안 또는 대형 시설의 다른 쪽 끝)에 있는 기계와 상호 작용하거나 디스플레이 모듈 없이 구성된 디스플레이 장치와 상호 작용하는 등 Web Viewer가 필요할 수 있는 응용 프로그램이 많이 있습니다.

Web Viewer 시스템은 여러 클라이언트가 서버에 연결하여 패널 인터페이스를 보는 것을 지원할 수 있지만, 오직 하나의 클라이언트가 서버와 상호 작용(터치 작업)하는 것도 언제든지 가능합니다.

Web Viewer 운영 환경

항목

설명

서버

모델 및 동시 클라이언트 연결 수는 다음을 참조하십시오.
대응 모델/기능 리스트

클라이언트

HTTP

운영 체제	웹 브라우저
Windows Windows Server	Google Chrome 64 이상 Microsoft Edge 80 이상
iOS 13 이상 iPadOS 13 이상	Safari 13 이상 Google Chrome 78 이상
Android 4.4 이상	Google Chrome 72 이상

HTTPS

운영 체제	웹 브라우저
Windows Windows Server	Google Chrome 64 이상 Microsoft Edge 80 이상
iOS 16 이상	Safari 16 이상 Google Chrome 102 이상
Android 11 이상	Google Chrome 85 이상

메모: Internet Explorer와 Firefox는 지원되지 않습니다.

지원되는 프로토콜

HTTP
HTTPS

지원되는 언어(사용자 인터페이스)

영어, 프랑스어, 독일어, 스페인어, 이탈리아어, 포르투갈어, 중국어 간체, 중국어 번체, 한국어, 일본어

무단 액세스를 방지하기 위해 보안 네트워크를 구축하려면

무단 액세스를 방지하기 위해 보안 네트워크를 구축하려면 다음을 참조하십시오.

사이버 보안

특히 다음을 수행하는 것을 권합니다.

암호화된 통신 (예: VPN) 을 사용하여 통신 환경을 구축하십시오.
디스플레이 장치를 신뢰할 수 있는 보안 네트워크에 설치하고 디스플레이 장치를 방화벽으로 보호하십시오.
사용 가능한 경우 HTTPS를 사용하고 사용자 인증을 구성합니다.

Pro-face Connect

Pro-face Connect를 사용하여 암호화된 통신 환경을 구축할 수 있습니다.

Pro-face Connect를 Web Viewer와 함께 사용할 때 에이전트 만들기 설정에서 포트 설정을 추가합니다.

포트 설정 추가하기포트 설정 추가하기

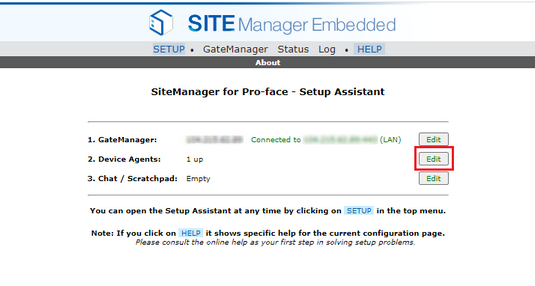

[SiteManager] 창에서 [디바이스 에이전트]의 오른쪽에서 [편집]을 클릭합니다.

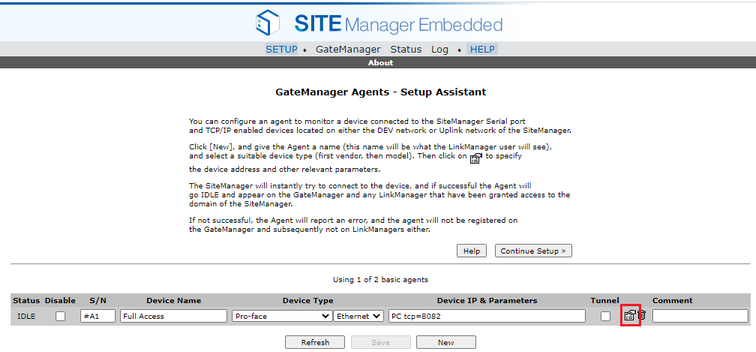

대상 에이전트에서 아이콘을 클릭하여 추가 매개 변수를 표시합니다.

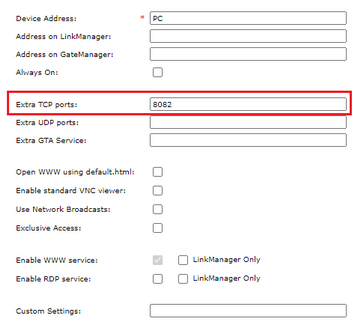

[추가 TCP 포트] 필드에서, 화면 편집 소프트웨어에서 구성된 대로 포트 번호를 입력하고 [저장]을 클릭합니다.

메모:

Pro-face Connect 구성에 대한 자세한 내용은 Pro-face Connect 설명서를 참조하십시오.
Pro-face Connect로 구축된 암호화된 통신 환경에서는 스마트 장치를 Web Viewer 클라이언트로 사용할 수 없습니다.

서버 구성

다음은 서버를 구성하는 단계를 설명하는 것입니다.

중요: 보안을 강화하려면 [보안 설정]을 사용하도록 설정하는 것이 좋습니다. [보안 설정]을 사용하도록 설정하면 클라이언트가 서버에 액세스할 때 사용자 인증이 필요합니다.

프로젝트 익스플로러 창에서 [시스템 아키텍처]로 이동한 후 [Target01]을 클릭합니다.
속성 창에서 [고급] 탭을 클릭하고 [데이터 액세스] 탭을 클릭합니다.
[웹 기능 설정]으로 이동하여 [Web Viewer 사용] 확인란을 선택합니다.
[Web Viewer 설정]으로 이동하여 [보안 설정] 확인란을 선택합니다.
필요한 경우 [포트 번호]에서 포트 번호를 변경합니다.

메모:

[포트 번호]는 웹 서버와 Web Viewer 간에 공유됩니다. 유효한 포트 번호는 1024에서 65535 사이입니다.
개별 Web Viewer 설정에 관한 자세한 내용은 다음을 참조하십시오.

사용자 인증 설정 구성

Web Viewer 설정에서 클라이언트가 서버에 액세스할 때 사용자 인증이 필요하도록 [보안 설정]을 사용하도록 설정하십시오. 프로젝트에 설정된 사용자 및 사용자 그룹이 사용자 인증에 사용됩니다.

메모:

사용자 및 사용자 그룹 가져오기 같이 런타임에 보안 정보가 변경되면 [Web Viewer 설정] ➞ [보안 설정]이 사용 안 함으로 설정된 경우를 제외하고 클라이언트가 서버에서 자동으로 로그아웃됩니다.
런타임에 단일 사용자의 비밀번호가 변경되면 클라이언트에서 관련 사용자가 자동으로 로그아웃됩니다.
Web Viewer 클라이언트는 사용자 인증 설정을 전혀 변경할 수 없습니다.

사용자 인증을 구성하려면

사용자와 사용자 그룹을 구성합니다. 다음을 참조하십시오.
디자인 단계 (보안)
프로젝트 탐색기 창에서 [보안]으로 이동하여 원하는 사용자 그룹을 클릭합니다.

속성 창에서 [Web Viewer 액세스 권한] 속성을 설정합니다.

클라이언트로 로그인할 때 액세스 권한을 선택합니다.

[없음]: 로그인이 불가능합니다.
[모니터]: 보기 전용 액세스입니다.
[모니터/작업]: 보기 및 작업 액세스입니다.

SSL 인증서 내보내기 및 설치하기

HTTPS를 사용하려면 SSL 인증서를 디스플레이 장치에서 내보내어 클라이언트 장치에 설치합니다.

SSL 인증서를 클라이언트에 설치하는 방법

메모:

HTTPS가 활성화된 경우 처음 시작할 때 SSL 인증서가 존재하지 않으면 디스플레이 장치에서 자동으로 생성합니다.
SSL 인증서는 825일간 유효합니다.
SSL 인증서가 만료되면 디스플레이 장치를 다시 시작할 때 새 인증서가 자동으로 재생성됩니다.
SSL 인증서가 아직 유효한 상태에서 IP 주소가 변경되면 그 인증서는 유효하지 않은 것으로 간주됩니다. 이 경우 인증서는 자동으로 재생성되지 않습니다. 하드웨어 구성 화면에서 반드시 수동으로 재생성해야 합니다.
SSL 인증서에는 URL에 사용된 IP 주소가 반드시 포함되어야 합니다. 디스플레이 장치는 시작할 때 활성 네트워크 어댑터의 IP 주소를 사용하여 인증서를 생성합니다. 따라서 인증서 생성 시 사용한 IP 주소와 실제 작동 시 사용한 IP 주소가 다르면 HTTPS 통신이 실패할 수 있습니다. 이러한 이유로 DHCP를 활성화하면 예기치 않은 IP 주소가 통신에 사용될 수 있습니다.
루프백 주소(127.0.0.1)는 HTTPS 통신에 사용할 수 없습니다. 그러나 시뮬레이션 중에는 사용할 수 있습니다.
HTTPS는 시뮬레이션 모드에서 지원되지만, 시뮬레이션을 시작할 때마다 새 SSL 인증서가 생성됩니다.
