Exibir dados de registro em Gráficos de tendência
Exibe os dados de registro coletados em um Gráfico de tendência. Você pode configurar o método de exibição para registro de dados com as propriedades do objeto de gráfico de tendência.
- Canais
- Modo de exibição
- Tipo de gráfico
- Porcentagem de rolagem
- Dados do histórico do display
- Alterando o formato de data e hora
- Status dos dados
- Sobre o desempenho de exibição dos Gráficos de tendência
[Canais]
O número máximo de canais (número de linhas) que podem ser exibidos em um objeto do Gráfico de tendência é 32.
[Modo de exibição]

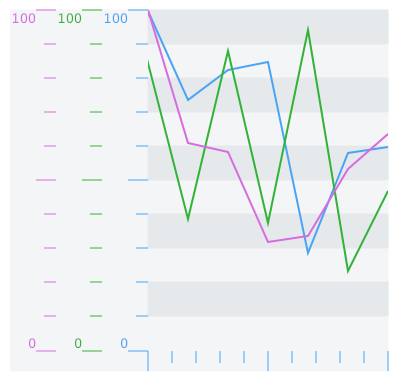

| [Cheio] | Os canais são plotados em toda a área do gráfico.  |

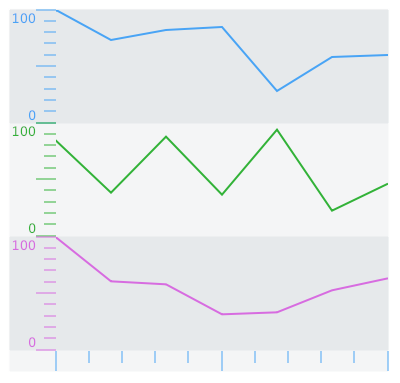

| [Dividir] | Os canais são plotados na área do gráfico dividida.  |
[Tipo de gráfico]
| [Normal] | Os últimos dados são adicionados ao gráfico à direita. Quando a linha do gráfico atinge o limite da área de exibição, o gráfico é rolado. |
| [Gravador de caneta] | Os dados mais recentes sempre aparecem na borda direita da Área de display. |
[Porcentagem de rolagem]

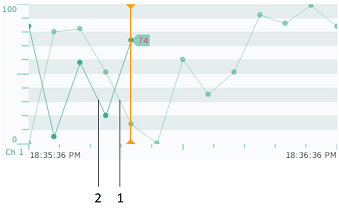

[Dados do histórico do display]
Exibir ambos os dados históricos e dados atuais.
1: Dados do histórico
2: Dados atuais
Alterando o formato de data e hora
Você pode digitar seu próprio formato Data/Hora.
Para alterar o formato Data/Hora:
Selecione o objeto Gráfico de tendência.
Na janela Propriedades, ir para a guia [Função] ➞ guia [Detalhe].
Clique em [Escala de tempo] e digite o formato no campo [Formato].
Status dos dados
Dependendo do status dos dados, um ícone pode aparecer ou uma parte da cor do gráfico muda para cinza.
1: Ocorreu um erro de comunicação
2: Comunicação recuperada
3: Falha de energia ou há um travamento
Sobre o desempenho de exibição dos Gráficos de tendência
A exibição de uma grande quantidade de dados pode tornar mais lenta a atualização dos gráficos de tendência e prejudicar o desempenho do próprio runtime.
Você pode melhorar o desempenho da exibição do gráfico de tendência ao considerar o seguinte.
Número de exibições de dados
Reduzir o número de dados exibidos na tendência de gráfico.
Exemplo 1: Reduzir o número de canais exibidos.
Exemplo 2: Estender o período de coleta de dados.
Tamanho do gráfico de tendência
Reduzir o tamanho dos gráficos de tendência desenhados na tela.
Tipo de variável
Quando possível, use variáveis internas em vez de variáveis externas.
Número de elementos na matriz
Ao usar variáveis de matrizes, reduza o número de elementos da matriz.
Número de dados de registro
Reduzir o número máximo de registros de dados de log.
Número máximo de registros para registro de dados
Limpar o registro de dados.
